1项目概述
智慧用电监测预警系统通过物联网技术对电气引发火灾的主要因素（导线温度、电流、电压和漏电流）进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患（如：线缆温度异常、短路、过载、过压、欠压及漏电等），有效防止电气火灾的发生。该服务系统能有效解决用电单位电气线缆老旧，小微企业无专业电工、肉眼无法直观系统即时排查电气隐患、隐蔽工程隐患检查难等难题，将发现的安全隐患即时通过该服务系统向用电单位管理人员发送预警信息，指导用电单位开展治理，消除潜在安全隐患，是“科技兴安”的一个重要组成部分。推广使用智慧用电监测预警系统，是从源头上预防电气火灾的有效措施，是引导企业牢固树立安全意识、全面落实安全生产经营企业主体责任，推进企业牢固树立安全生产（经营）技防、物防建设，强化企业（经营）安全生产硬件基础，建立健全企业隐患排查治理机制和提升企业本质安全水平的有力抓手。
2.设计依据
2.1.应用场景及平台选型
公众聚集场所：包括宾馆、饭店、商场、市场、集贸市场、客运车站候车室、客运码头候船厅、民用机场航站楼、体育场馆、会堂及公共娱乐场所（夜总会、舞厅、KTV、桑拿浴室、汗蒸房、足疗店、酒吧、影剧院、网吧等）
该类型场所搭建平台采用安科瑞智慧用电平台
2.2.技术标准
本方案遵循的国家标准有：
DL/T5430-2009《无人值班变电站远方监控中心设计技术规程》
GB/T2887-2011《计算机场地通用规范》
Q/GDW231-2008《无人值守变电站及监控中心技术导则》
GB13955-2005《剩余电流动作保护装置的安装和运行》
GB14287-2014《电气火灾监控系统》
GB50016-2006《建筑设计防火规范》
GB50045-1995《高层民用建筑设计防火规范》
GB50116-2013《火灾自动报警系统设计规范》
JGJ16-2008《民用建筑电气设计防火规范》

3.智慧用电平台
3.1.系统架构

消防平台采用分层分布式结构进行设计，即现场设备层、网络通讯层和站控管理层，详细拓扑结构如下：

五小场所

现场可通过互联网和平台通讯，没有互联网接入的场合可采用4G通讯，平台侧需要具备固定IP地址的宽带接入。

3.2. 设备选型及介绍

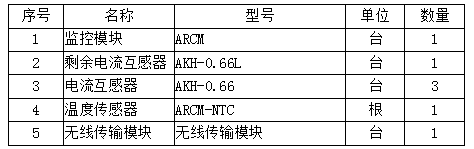

注：互感器根据现场实际情况确定规格型号。手机SIM卡由甲方购买，并支付每月流量费用。

3.3. 平台配置

硬件条件

为使系统正常工作，安装系统软件的主机需满足如下硬件条件：

CPU：Intel E5-2609v4处理器以上；

内存：8G以上；

硬盘：500G以上；

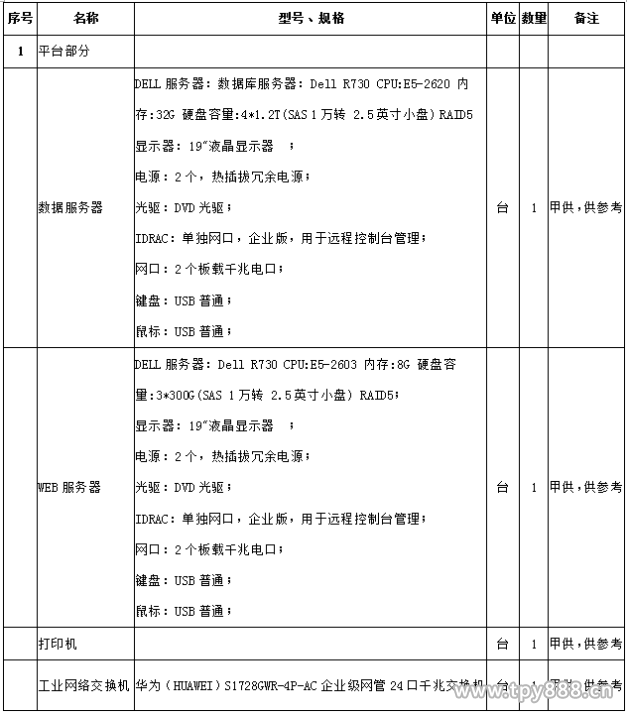

硬件配置以我方推荐配置为主，具体标准参考表1 平台硬件配置参考

表1 平台硬件配置参考

软件运行环境条件

系统软件主要运行在微软的Windows操作系统平台上，兼容Windows Xp Professional（简体中文）、Windows Server 2003 Standard Edition (简体中文)、Windows Server 2008 Enterprise Edition (简体中文)、Windows 7 Ultimate (简体中文)、Windows Server 2012 Standard Edition (简体中文)。

软件推荐配置见表2 软件配置：

表2 软件配置

系统机房要求

本智慧用电系统所处的系统机房的防雷和接地设计，应满足人身安全及电子信息系统正常运行的要求，并应符合现行国家标准《建筑物防雷设计规范》GB 50057和《建筑物电子信息系统防雷技术规范》GB 50343的有关规定。监控计算机及通讯采集装置所处环境应满足以下要求：

海拔高度：≤2000m；

环境温度：5℃～＋45℃；

最大日温差：25K；

最大相对湿度：95％（日平均）；90％（月平均）；

3.4. 系统功能

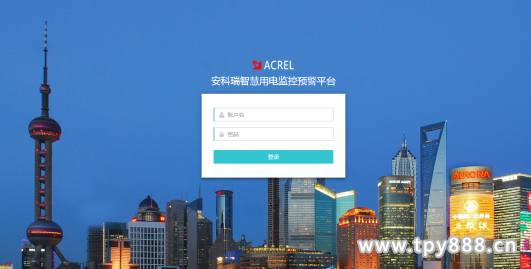

登录

按不同角色和账户登录。

首页

（一）消息提醒

显示需要处理的任务及报警消息

点击“查看”按钮跳转到报警确认界面或任务处理界面

支持批量确认和删除报警信息

（二）隐患统计

以曲线图的方式展示当月隐患数量

（三）地图查询

地图查询项目信息

实时监控

（一）地图查询

地图查询项目信息

（二）设备监控

可以按监控设备识别号、省、市、区县筛选，显示设备图片、设备识别号、设备详情、报警记录

1、点击“设备详情”后在弹出界面显示项目识别号、监控设备号、省、市、区县、详细地址

2、点击“报警记录”后在弹出界面显示设备相关报警记录，包括报警时间、报警描述、处理进度。

（三）探测器监控

可以按监控设备识别号、探测器ID、探测器型号、区域筛选，显示设备图片、设备识别号

1、点击“设备详情”后在弹出界面显示项目识别号、监控设备号、探测器ID、区域、位置、实时信息、历史信息

2、点击“报警记录”后在弹出界面显示设备相关报警记录，包括报警时间、报警描述、处理进度

（四）事件查看

可以按时间、监控设备识别号、探测器ID、探测器型号、区域筛选，显示事件记录

（五）探测器参数设置

1、客户端可以对某个监控设备下的某个探测器发送参数设置命令

2、手机端或者PC端可以对指定的监控主机发送参数设置命令，远程设置监控设备下的某个探测器的漏电、温度、电压、开关量等参数值。

隐患管理

在对于系统产生的隐患记录，相关人员能够对相应记录对应的设备进行操作。

功能说明：

1.能提对相关的报警信息进行批量处理

2.不同权限人员所查看的信息不同，从权限上保障信息的安全性

（一）隐患查询

可以按报警时间、区域、状态、监控设备识别号、探测器ID、探测器型号筛选，显示报警

记录

（二）下发工单

点击“派发”后在弹出界面选择执行人员和整改期限，在生成工单的同时，后台向执行人员

发送工单信息

（三）工单处理

点击“详情”查看工单相关信息，对工单上的信息进行相关的处理与操作，同时还能够处理之前未被处理的工单

（四）工单历史记录查询

可以按报警时间、区域、状态、监控设备识别号、探测器ID、探测器型号筛选，显示工单记录。

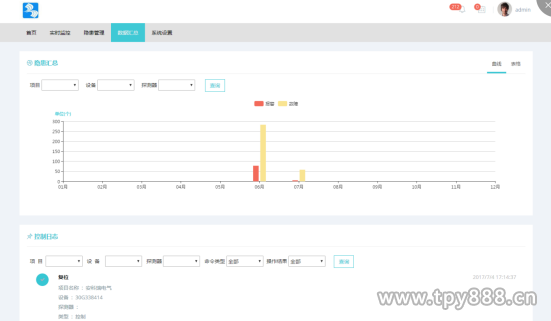

数据汇总

功能说明：

1.对系统所收集的所有监测记录进行汇总处理，包括汇总信息表格的生成，汇总信息曲线图的展示，控制日志的展示模块等。

2.通过云端储存的大量数据进行数据分析，形成多种图形及报表。

3.探测器与电气火灾监控设备使用MODBUS-RTU协议，电气火灾设备与云服务器使用Socket。

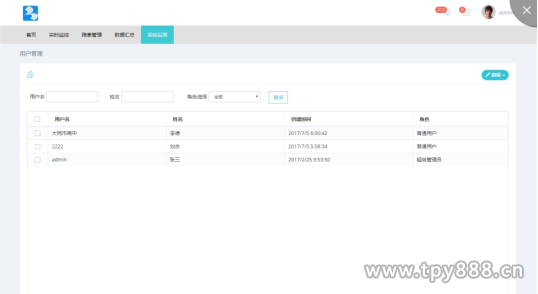

系统设置

功能说明：

提供操作权限查询与用户信息查询界面。

项目基础信息维护

功能说明：

1.系统对所记录的项目信息进行汇总展示。

2.能够对具体的项目信息进行查询，修改和更新项目信息。

监测及隐患处理模型

功能说明：

设备上传隐患信息到云端，云端接收到隐患信息之后触发消息提醒，用户接收到提醒之后进行工单下发、工单处理。
