高速嵌入式视频系统中SDRAM时序控制分析

    在高速数字视频系统应用中，使用大容量存储器实现数据缓存是一个必不可少的环节。SDRAM就是经常用到的一种存储器。

　　但是，在主芯片与SDRAM之间产生的时序抖动问题阻碍了产品的大规模生产。在数字电视接收机的生产实际应用中，不同厂家的PCB板布线、PCB材料和时钟频率的不同，及SDRAM型号和器件一致性不同等原因，都会带来解码主芯片与SDRAM间访问时序的抖动问题。

　　本文利用C-NOVA公司数字电视MPEG-2解码芯片AVIA9700内置的SDRAM控制器所提供的时序补偿机制，设计了一个方便使用的内存时序测试软件工具，利用这个工具，开发测试人员可在以AVIA9700为解码器的数字电视接收机设计和生产中进行快速诊断，并解决SDRAM的时序问题。

　　数字电视系统

　　SDRAM时序控制

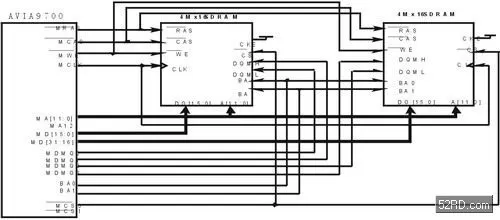

　　AVIA9700内集成了一个SDRAM控制器，该控制器提供一套完整的SDRAM接口。AVIA9700与SDRAM接口中的控制线、地址线和数据线都同步在MCLK时钟上。图1是用两片16位SDRAM组合形成32位数据线的典型连接示意图。

　　SDRAM控制线

　　正确读写时序条件

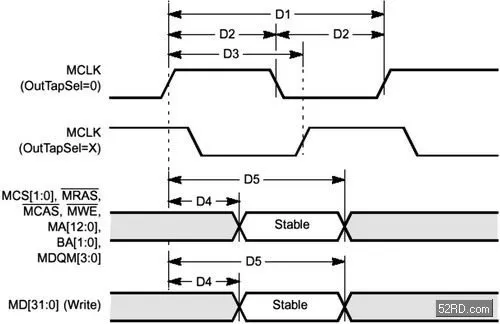

　　AVIA9700解码芯片访问SDRAM的时序如图2所示。

　　要正确访问SDRAM，建立时间和保持时间很关键。建立时间在触发器采样之前，在这段时间，数据必须保持有效的时间，否则会产生setup violation；保持时间在解发器开始采样之后，数据必须保持有效的时间，否则会产生hold violation。因此，要正确读写SDRAM的时序条件，需要满足以下两个公式：

　　SDRAM_Setup_time_min < T_cycle-control_signal_valid_max-control_signal_Delay_max+ clock_delay_min (1)

　　SDRAM_Hold_time_min < control_signal_valid_min + control_signal_delay_min- clock_delay_m_ax (2)

　　这里，T_cycle 为SDRAM时钟周期，Control signal valid为控制信号从时钟上升沿到输出有效时间，delay为布线所引起的延时。

　　对于低频设计，线互连和板层的影响很小，可以不考虑。当频率超过50MHz或信号上升时间Tr小于6倍传输线延时时,互连关系必须以传输线理论纳入考虑之中,而在评定系统性能时也必须考虑PCB板材料的电参数。由于AVIA9700输出时钟信号MCLK工作在108MHz~148.5MHz之间，所以设计时必须考虑布线延时引起的SDRAM时序问题。

　　AVIA9700 SDRAM

　　时序控制机制

　　为了补偿布线延时，满足公式(1)和公式(2)的要求，AVIA9700的内置SDRAM控制器提供了两个延时补偿参数： SDRAM_CLK_IN和SDRAM_CLK_OUT。这两个参数都是8位的整数，可以提供不同的时钟延时组合，解决各种复杂数字电视接收机系统中的SDRAM时序问题。

　　通过嵌入式应用软件，开发人员可以调整SDRAM_CLK_IN的参数来控制读入数据的时钟延时。同样，对SDRAM_CLK_OUT的设置也可以改变输出时钟的延时。通过设置SDRAM_CLK_OUT (OutTapSel=X)改变输出的MCLK时钟相位，补偿各种不同的布线延时，可以解决高速数字电视系统的SDRAM时序问题。

　　在实际应用中，由于不同整机厂会采用不同厂家的SDRAM，PCB布线也会因为机器结构原因发生较大变化，时钟工作频率和选用器材的不一致性等，都会引起公式(1)、(2)中的参数发生变化。这些因素的组合，往往使布线延时问题变得复杂。

    AVIA9700 SDRAM

　　时序诊断软件及测试结果

　　为了方便开发人员快速解决问题，本文利用AVIA9700内置SDRAM控制器提供的时钟延时补偿机制，设计了一个诊断工具。

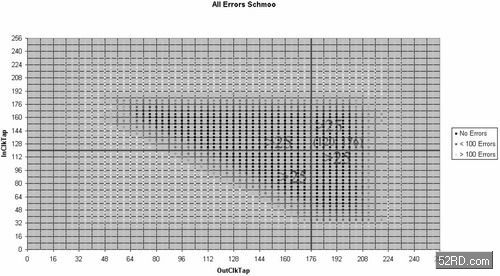

　　基于AVIA9700数字电视接收机，由于PCB、元器件、系统频率都已经定型，影响布线延时的电气特性已经固化。通过改变SDRAM_CLK_IN和SDRAM_CLK_OUT组合，设计人员可以测试不同组合下的SDRAM访问错误率，根据错误率统计数据制成统计图，如图3所示。图中纵坐标为SDRAM_CLK_IN，由于寄存器是8位，因此选取坐标取值范围在0~255之间(28)；横坐标为SDRAM_CLK_OUT，取值范围也在0~255之间。对该范围内的某一点所对应的寄存器设置，诊断软件都要自动重复10000次读写操作。设计人员可以利用最后生成的图形，快速准确地选定SDRAM_CLK_IN和SDRAM_CLK _OUT的值，并将其固化在最终生产版本的软件中。

　　这里，补偿参数的选择原则是，组合值需要在测试图中无错区域的中心，且距离边界大于25。

　　结语

　　通过实验发现，在高速数字系统设计中，通过SDRAM控制器来补偿布线延时可以很好地解决SDRAM时序问题。

　　参考文献

　　1. Howard Honson, Martin Graham. 高速数字设计[ M ] . 电子工业出版社. 2004

　　2. AVIA9700 datasheet C-NOVA, Inc. 2004

　　3. AVIA9700 programming guide C-Nova, Inc. 2004
