2系统软件
2.1主程序流程
系统通过单片机控制,在有盗情时,启动蜂鸣器电路,同时自动拨打预先设定电话报警;或者接受远程控制。主流程如图6所示。
主程序流程
2.2电话报警子程序流程

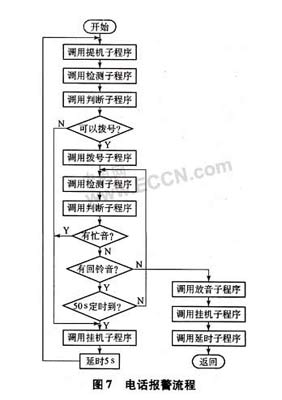

电话报警流程如图7所示。
电话报警流程
检测子程序用来获取提机后的回音信号,得到一个计数值。判断子程序根据程控交换机的标准确定检测到的回音是拨号音、忙音、回铃音。拨号子程序在可以拨号条件下拨打预先设定电话,若对方为占线或响铃后无人接,则延迟一段时间,等候下一轮续拨。放音子程序在拨打的电话接通后,将预先录制的报警语音回放出来。
2.3远程控制子程序流程

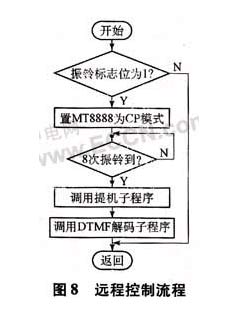

远程控制子程序流程如图8所示。
远程控制流程
没有盗情发生,户主打回电话时,检测到有振铃,设定几次振铃还没人接听时,系统自动提机接通电话,等待户主通过电话机键盘输入命令,通过DTMF把命令传送到主机,解码后完成各种远程控制动作。
3 结束语
本智能防盗报警系统功能完善、安装方便、容易应用。换接其他传感器,例如火、温度、烟雾探测器,就可作为防火报警系统使用。另外,通过扩展外部的存储器、主机的探头接口数、显示模块、语音电路等,可使系统智能化程度更高、功能更强。
