传输介质与传输技术的发展（一）

随着国内外安防监控传输技术的发展，安防监控的应用领域也越来越普遍。安防监控传输技术关系到物理学、光学、电学、网络、网络协议、计算机通信、INTERNET、无线传输、卫星通信等学科。

    一、安防传输技术历程

    安防监控经过多年的发展已经成为相对成熟完善的产业链，这里有前端信息采集、集中编码处理、远程信息传输、后端信息分析和处理等等，其中起桥梁作用的为中间传输部分，桥接了前端信息和后端处理，传输的好与坏、优与劣直接关系到监控的效果和影响。监控领域的发展又有几个发展阶段，这几个阶段的传输技术大致略同，又各有侧重。

    模拟监控时代监控产品用到模拟摄像机、模拟高速球、切换矩阵、监视器等产品；前端的信息模拟信号直接传输后端，通过模拟监视器等显示设备浏览，不需要对音视频信息进行编码处理，基本没有存储的需求，只要求实时查看。其传输的介质普遍为同轴电缆，用到的传输技术也较为单一。

半数字化时代用到模拟摄像机、*机、高速球、视频服务器、DVR、视频解码器、矩阵、监视器等产品；用到了部分网线传输，主体还是BNC接口的同轴电缆，用到了DVR等编码录像产品，开启一个新的混合视频监控的时代。在部分局域网和远程监看用到网线和光纤等传输介质，用到的传输技术包括了编解码技术、光转换技术、网络互联技术等等。

网络监控时代监控产品为网络摄像机、网络球机、NVR、NAS存储、磁盘阵列存储、服务器、平台软件等产品；绝大部分用网线和现有网络来传输和查看，远距离用光纤和中继器桥接，超远距离用INTERNET网络来连接。网络环境又分为局域网、城域网、广域网、光纤专网、公安专网、信息专网等等，用到了所有的网络传输技术、网络存储技术、远程访问技术等等涵盖面最广，技术也较复杂。

    二、安防主流的三大传输介质
    1、同轴电缆

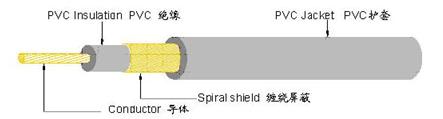

    同轴电缆内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。同轴电缆也是局域网中最常见的传输介质之一。它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆的设计，也是为了防止外部电磁波干扰异常信号的传递。

    同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；最后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。同轴电缆分为细缆和粗缆两种。

图1

    细缆RG-58的直径为0.26厘米，最大传输距离185米，使用时与50Ω终端电阻、T型连接器BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。缆线总长不要超过185米，否则信号将严重衰减。细缆的阻抗是50Ω。

    粗缆RG-11的直径为1.27厘米，最大传输距离达到500米。由于直径相当粗，因此它的弹性较差，不适合在室内狭窄的环境内架设，而且RG-11连接头的制作方式也相对要复杂许多，并不能直接与电脑连接，它需要通过一个转接器转成AUI接头，然后再接到电脑上。由于粗缆的强度较强，最大传输距离也比细缆长，因此粗缆的主要用途是扮演网络主干的角色，用来连接数个由细缆所结成的网络。粗缆的阻抗是75Ω。
    安防领域用到同轴电缆非常普遍，通过其传输模拟视频，在正常的工作环境中，传输的视频效果还是非常理想的。
