本文将探讨机器视觉应用的CMOS图像感应器技术及架构要求。此外,还将详细分析机器视觉的基本组件,摄像头为满足应用需求需要哪些条件,以及如何设计出可满足各种机器视觉应用需求、同时又能在图像质量与成本之间获得平衡的摄像头。


总体上说,机器视觉就是让电子光学系统(摄像头)连接至如计算机等处理单元,以进行图像处理并对相关系统实现控制。换言之,机器视觉系统就是指能够看到目标对象的系统或计算机。受计算机控制的系统可包括生产单元、产品质量控制以及抓放设备等。


机器视觉要求什么?

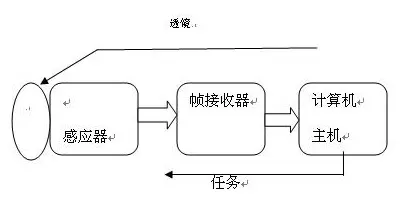

机器视觉系统应当包括图像感应器与透镜系统,这通常整体称作摄像系统,可需要通过火线、USB或以太网等电气接口连接到计算机,而计算机则连接至控制设备。


a)摄像头


b)计算机(主机)


c)帧接收器


d)应用软件


机器视觉应用的摄像头设计

机器视觉应用需要结合软、硬件才能确保成功工作。选择适当的硬件固然重要,但视觉检查软件则形成了所有机器视觉系统的核心。通常由像素时钟驱动的感应器将由用户通过SPI或I2C接口设置寄存器来配置分辨率、工作速度、增益控制、曝光时间以及集成时间。感应器可输出帧同步和线路同步脉冲以及待处理的数字数据。感应器的电气接口为CMOS,可支持高达200MHz的频率。如果速度更高,则需要LVDS接口来实现信号完整性。


机器视觉摄像头的典型系统架构为:

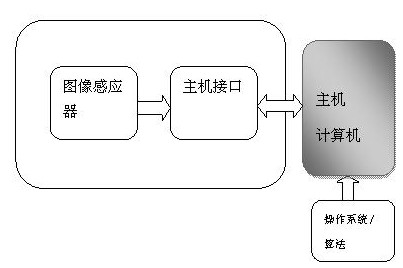

1离线处理功能的摄像头


机器视觉应用的摄像头设计

在机器视觉系统的上述配置中,包含独立的摄像头,它采用业界标准的电气接口,如火线、USB或千兆以太网等。可单独对摄像头供电,并可通过电气接口将原始数据传送至主机。视频传输既可以是连续帧,也可以是单帧数据,具体取决于应用的需要。单帧捕获与视频传输被称作触发模式,需要外部系统通常以CMOS级向摄像头系统发送电子脉冲。摄像头逻辑将启动一个帧集成,并通过电气接口将扫描的数据发送至主机。在某些情况下,原始数据通过总线与同步信号、时钟和数据一起发送给帧接收器等终端数据采集系统。帧接收器在存储器中存储数据,随后可由主机应用软件对数据进行存取以处理和控制。


摄像头连接到主机的电气接口包括:


1火线IEEE1394接口


2USB接口


3自动化图像协会定义的千兆以太网视觉接口(GigEVisioninterface)


4合成模拟视频接口


机器视觉应用的摄像头设计

5LVDS


离线处理的一大优势在于,单靠一个主机就能满足摄像头操控与系统控制两者之需。不过,由于视频数据从摄像头每帧传输存在一定的延迟,因此这种处理方式不适用于实时处理的应用,比如器件生产过程中传送带上的产品检查。


2在线处理功能的摄像头

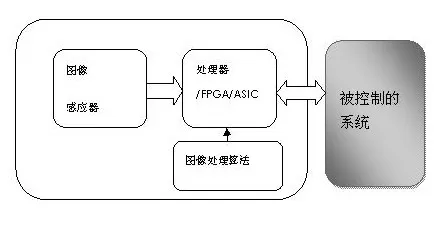

近期,DSP处理器发展非常快,已经具备实时执行复杂算法的计算功能,因此也使得摄像头的在线处理成为可能。此类摄像头包括感应器与DSP处理器,二者可通过非粘接逻辑、也可通过某种粘接逻辑连接。DMA将感应器扫描的视频直接发送至DSP存储器,并进行逐帧处理。控制函数的最终结果由处理器在被控制的系统中直接启动,或在主机上作为命令启动。


在摄像头中进行视频处理的优势在于,数据处理可实时进行,而且在火线、USB或千兆以太网接口上没有分组处理的负担。我们可采用字节优化型汇编代码,在时钟频率超过300MHz的DSP处理器上加快实时处理速度。


图像算法的实时处理对检查应用至关重要,例如,能够检查出传送带上移动过快的的器件。一个帧图像的计算完成并采取相应行动后,才可以继续向系统传输下一个图像帧。


机器视觉应用的摄像头设计

至关重要的规范:


对于机器视觉系统来说,图像质量是直接影响最终图像处理结果的关键因素。特别是在自然光照条件下,图像质量随着光源条件的变化会有明显的不同。对诸如“增益”和“曝光时间”等摄像头设置作出相应调解可对不稳定
