3G网络移动图像监控技术公安行业的应用

　　随着社会经济和科学技术的飞速发展，特别是计算机网络的发展，人们对安全防范技术的要求也越来越高。为了打击各种各样的经济刑事犯罪，保护国家和人民群众的生命财产安全，保证各行各业和社会各部门的正常运转，采用高科技手段预防和制止各种犯罪将会成为安全防范领域的发展方向。其中视频监控成为一个重要的技术手段，得到越来越广泛的应用。3G技术与数字视频监控技术的发展，为远程监控提供了更加完美的解决方案。

　　如何处理好突发事件，使事件的影响尽可能减小，甚至在事件在未发生时将事态控制、消灭在萌芽状态，需要公安部门能够及时、准确地获得事件现场的各种细节信息，以便组织适合的警力处理，一方面不浪费宝贵的人力资源，另一方面要保证有足够的力量应付已经发生或将要发生的事件。

　　在已经为各重点场所、地点安装了有线视频监控系统之后，这套系统为治安、反恐、交通事故等的处理提供了准确及时的判断和决策依据。但有线视频监控系统所固有的无法机动、无法应对突发事件、无法移动监控的缺点，也给指挥人员的决策遗留了一些死角。

　　采用3G无线视频监控系统，可以很好地解决这个问题，与已经建设的有线视频监控系统互为补充，以无线视频监控系统的快捷、便携、机动、灵活的特点，为公安指挥人员提供全方位的决策依据。

　　公安系统具有工作移动性、突发性、紧急性强的特点，一线部门需要随时与公安数据中心进行实时信息交换，对常住人口、暂住人口、重点人口、在逃人员、车辆等各种信息进行及时、迅速的查询，特别是视频和相关图片的传输应用，能够极大的提高公安人员的办案效率。

　　以GSM/GPRS/CDMA移动网络为支撑的移动警务系统在实际中已有应用，但因其带宽的问题，信息传送受到了很大限制。而近年发展迅速的3G无线网络(WCDMA、TD、EVDO)，使数据传输带宽大大提高，为高速数据的传输提供了便利的条件。

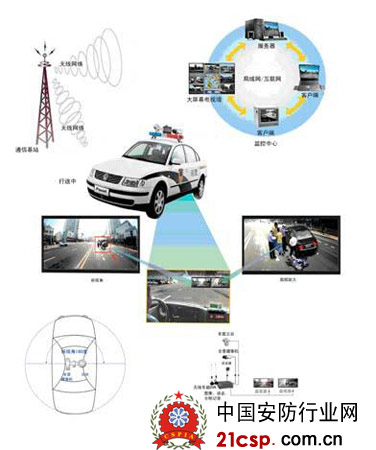

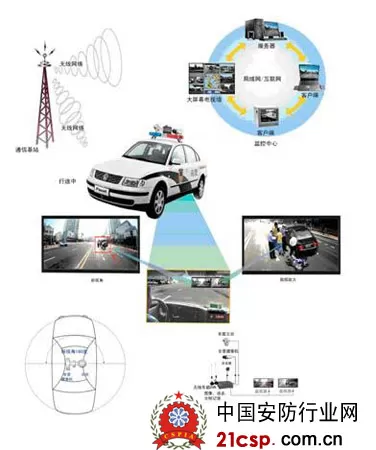

　　卡尔3G无线移动图像监控系统，根据公安系统的实际需求特别开发的，完全适用于突发性事件或其它特殊情况的现场处理和控制。现场情况需要实时而迅速地传回指挥中心，而事发地点又通常具有不确定性，车载实时监控系统发挥出强劲的技术优势和灵活反应能力，通过无线视频技术将现场情况及时传回指挥中心，便于远程指挥和调度，降低危险性，极大地缩短反应时间，增强战斗力。

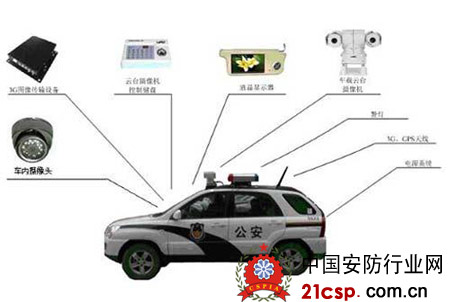

　　通用技术要求

　　通用要求

　　1、3G无线车载硬盘录像机

　　1)一体化设计，集成度高，体积小，适合各种车型安装;

　　2)采用专业的车载防震技术，具备三级减震设计;

　　3)自动诊断系统故障，支持远程重启;

　　4)一体化嵌入式操作系统，针对无线信道特点优化的超低流自适应码率控制H.264算法，对视频信号的处理功能不低于主流DVR，视频音频同步录像，具备系统控制界面和图像显示功能。

　　5)图像传输，通过3G网络可以传输1~4路视频。在80公里/小时的车速下，可以保证达到352×288分辨率下25fps的传输质量，平均延时要求3秒以内，最大不超过10秒;

　　6)可以通过3G网络远程远程完全控制前端主控设备，进行系统配置和在线升级，可以对各种参数等进行设置;

　　7)具有电源管理功能，能自动检测系统电源各项参数，并支持短路、过热、过载、过放电等异常保护;

　　2、车载红外智能高速云台摄像机

　　1)高强度合金铝整体压铸外壳,内部全金属架构,抗冲击、防腐蚀，防护等级达到IP66，增强型配置支持雨刷功能;

　　2)摄像机与红外灯分置不同舱体，保障摄像机视频不受干扰，避免摄像机环境过热;

　　3)为洗车设计的洗车防水导水结构设计，以保障设备在高压洗车水枪的冲击下电路部分不受影响。

　　4)全天候环境设计，在黑夜无照明条件下可快速捕捉目标，红外距离大于100米;

　　5)系统在运行、监视状态下有超强抗震特性，特别适合车载监控，水平运行监视范围远,垂直运行监视范围广;360°无限位旋转，俯仰角度180°无盲点;

　　3、云台控制键盘-三维智能控制键盘

　　体积小，适合车载安装。三维变速控制，RS-485和RS-232输出，集成多种协议，可直接控制多种前端设备，波特率可调，操作简便快捷。

　　4、GPS模块

　　主控设备内置GPS模块，满足GB/T19392-2003要求，系统所确定的车辆位置与实际位置的偏差满足应用要求。

　　5、视频音频编码

　　视频采用H.264图像编码算法，提供CIF/D1分辨率图像，图像流畅性、图像质量等能够满足应用要求，音频支持G.711/G.726音频标准。

　　6、网络适应性

　　射频性能指标和工作频率符合3G网络相关要求;能够主动获取当前网络速度，并根据网络速度适配不同的视频质量;在传输速率变化时，能够自动适配信道的变化，将视频延时控制在3秒以内;能够在不同中继站或无线接入网关之间自动漫游及切换。

　　7、接口和设备状态显示

　　支持多路开关量输入输出接口，实现报警信号输入输出，具备必要的指示灯以实现对设备的控制和设备运行工作状态的指示。

　　8、天线

　　50ΩSSMB射频天线，支持发送和接收功能，尺寸、重量、形状等便于在各种车辆上进行安装和使用。

　　9、安全防护

　　具有全面的安全防护措施，会话建立过程无明码传输，安全可靠;采用加密命令通道,通过扰码保护数据传输;支持VPDN虚拟拨号专网;帐号、密码加密认证，保护终端数据。

　　10、设备运行环境要求

　　结构设计适应车载运行环境，具备抗高温和抗震功能。具有良好的电磁兼容性。

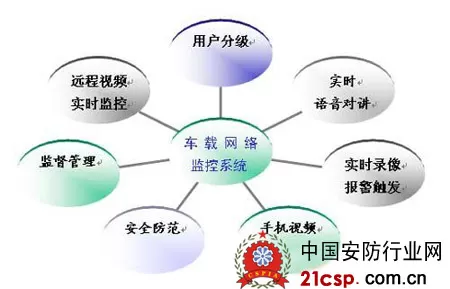

　　技术先进性

　　1实现了真正的三网(视频、音频、数据)合一，解决了网络重复建设问题。

　　2跨区域远程监控成为可能，图像监控已经没有距离限制，通过手机随时随地进行访问，观看实时图像，而且图像清晰，稳定可靠。

　　3图像的存储、检索安全、方便，可异地存储，多机备份存储以及快速非线性查找等。

　　4视频信号图像采用H.264压缩算法，传输图像稳定，压缩比高，占用系统资源少(在相同的重建图像质量下，H.264能够比H.263节约50%左右的码率，比目前根据MPEG4实现的视频格式在性能方面提高33%左右)。

　　5采用流媒体技术,解决了多用户访问同一监控点出现在的网络堵塞问题,可远程检索、回放、下载历史录像文件。

　　6无线网络视频服务器集成功能强大的网络协议栈，支持多种网络协议，其特有的可靠连接技术，克服了无线网络带宽窄、信道不稳定等不足，保证了视频图像清晰流畅的传输。
