网络门禁系统在广东省某监狱的应用

     方案概述

　　监管区是关押罪犯的重要场所，所以监管区门禁系统是监狱安全防范系统中极其重要的一部分，其改变了电视监控、防盗报警等被动的防范方式，以主动的身份验证，通过对主要通道的控制，制止了罪犯等非授权人员从正常通道出入，有效地提高了管理者的工作效率和监管区的安全程度。

　　该监狱门禁系统由两部分组成，即监区大门AB门系统和监区内部通道门禁系统。两部分都采用TCP/IP网络门禁系统。两部分既可通过监狱内部专网进行统一管理，又可分开独立运行。

　　监区大门AB门系统

　　实施要求

　　经常出入监管区一般有下列人员：

　　1、干警，持专用IC卡进出；

　　2、其他人员，如安防维护人员持临时IC卡进出监管区，但必须由监狱干警带领才能允许进出。临时卡可设置期限，过期自动禁用(临时卡统一只可以在B1门三棍闸处刷卡)；

　　3、上级领导或经批准的特殊人员，无需持卡，由监狱方人员陪同进出监管区；

　　4、专用卡、临时卡都能从卡版面区分；

　　干警进出控制管理

　　1、进监管区

　　・系统采用三重身份验证，A门和B1门由系统自动身份验证，B2门由值班人员验证；
　　・干警位于A门前1M以内时，系统UHF高频读头自动读取干警携带的IC卡信息，指示灯闪烁表示读卡成功，无需手持IC卡，系统自动记录刷卡时间等相关信息；
　　・若读取的卡号有效，则A门上方的LED显示屏显示出该干警最后四位警号，同时在监管区出口登记处的管理PC机上显示进入A门干警的相关信息，如警号、姓名，并自动控制开启A门。反之，不开启；
　　・为加大通行流量和加快通行速度，A门UHF高频读头允许批量进入，即可同时对多人(30人以内)的IC卡进行识读，若系统验证本批次所读取的卡号中含有有效卡号，则在LED屏显示本批所有有效卡号的干警的最后四位警号，同时在监管区出口登记处的管理PC机上显示进入A门人员的相关信息，如警号、姓名，并自动控制开启A门。反之，不开启；
　　・干警持IC卡在B1门处的任一台三棍闸刷卡通过，一人一杆，即刷一次卡仅允许通过一人，系统自动记录刷卡时间；刷卡时，系统自动进行第二重身份验证；
　　・干警、领导、外来人员等任何人进入监管区前，需在B2门值班室处押卡及身份证，值班室电脑门禁软件显示最新记录以供值班人员确认持卡人身份，B2门值班人员确认身份后，由值班人员按开门按钮开启B2门门禁，这是第三重身份验证；
　　・非特殊情况，三棍闸不允许使用通行按钮放行，如遇特殊情况，则由B2门值班室值班干警根据实际情况处理并登记。

　　2、出监管区

　　・监管区出口登记处值班人员通过B2门视频监控系统观察到B2门有干警要出监管区时，手动开启B2门(干警也可通过个人密码开门)；
　　・干警在B2门值班室领取IC卡后，在任一台三棍闸刷卡通过，一人一杆，即刷一次卡仅允许通过一人。刷卡时，系统自动进行身份验证，卡号验证有效则放行通过，反之，不能通过三棍闸；

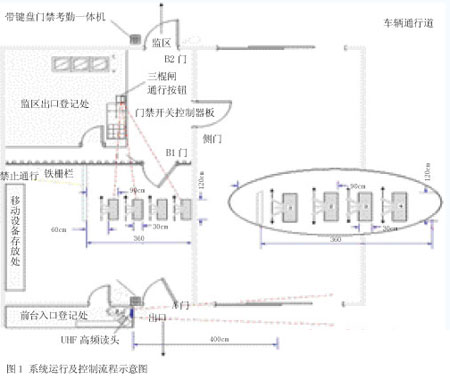

　　・由值班人员手动开启A门，放行已经通过三棍闸的干警。(系统运行及控制流程参见图1)

　　临时卡进出控制管理

　　1、进监管区

　　・给临时人员发放临时IC卡，凭临时IC卡进出监管区，但必须有干警带领进出；
　　・外来人员要进入监管区，先到狱政科申请登记，批准后可领取临时卡，并标署卡有效期(临时卡信息：××人、身份证号、X年X月X日×时申请、有效期至X年X月X日×时)，领取临时卡后外来人员在干警带领下凭临时卡进入监管区；
　　・临时进出人员在入口登记处办理相关手续(如交押身份证)，A门高频读头读取带队干警卡号，验证有效后开启A门，系统自动记录相关人员进入时间，反之，则不开启A门。临时卡只可以在B1门三棍闸处刷卡，A门只允许干警、监区领导刷卡开启；
　　・临时人员和干警用所持IC卡在三棍闸上刷卡通过，刷卡时系统自动进行第二重身份验证，经系统验证卡号有效则放行，系统自动记录相关人员进入时间，反之，不允许通过三棍闸；
　　・干警和临时人员在监区出口登记处(B2门)递交IC卡及其它相关证件后(身份证)，值班人员通过电脑显示A门刷卡信息，验证进入人员身份后，手动开启B2门放行通过，系统自动记录进入时间。

　　2、出监管区

　　・监管区出口登记处值班人员通过B2门视频监控系统观察到B2门有干警带临时人员要出监管区时，手动开启B2门(干警可通过个人密码开门)；
　　・干警和临时人员在值班室领取IC卡后，在任一台三棍闸刷卡通过，一人一杆，即刷一次卡仅允许通过一人。刷卡时，系统自动进行身份验证，卡号验证有效则放行通过，反之，不能通过三棍闸；
　　・由值班人员手动开启A门，放行已经通过三棍闸的干警和临时进出人员；
　　・临时卡过了授权时间自动禁用，此卡可由监狱相关部门(如狱政科)回收再利用。

　　特殊人员进出控制管理

　　・特殊人员无需持卡，由监狱相关人员陪同进出监管区；
　　・A门高频读头读取监狱陪同人员卡号，经系统验证有效IC卡后自动开启A门，系统自动记录相关人员进入时间，亦可由监管区出口登记处值班人员通过视频监控系统观察到A门有特殊人员准备进入时，手动开启A门；
　　・三棍闸和B2门均由监管区出口登记处值班人员手动开启放行通过；
　　・出监管区时，B2门、三棍闸和A门均由监管区出口登记处值班人员手动开启放行。

　　其它需求

　　・为保障安全，A门和B2门必须满足互斥开启功能，即当A门打开时，B2门不能被打开，反之，B2门打开时，A门不能被打开；
　　・用LED指示灯显示门(开或关闭)状态；
　　・为增强安全防范工作，可启用“刷卡+密码”控制功能，即进入A门后，干警在A门带键盘读卡器上先刷卡，再输入密码(只允许干警、监区领导使用密码)，经系统验证正确后，开启A门，出B2门时，持卡人在B2门带键盘读卡器上输入密码(干警进入监管区时，IC卡已经放在值班室，故此处不用刷卡)，经系统验证该密码后，自动开启B2门；
　　・为了保证AB门的正常运行，当门禁系统出现故障时，可以切换到手动控制开关门。

　　监区内部门禁系统

　　实施要求

　　监区内部门禁系统是用于对监区内各出入口、通道门、监室门、枪弹库、财务室等重要部位实施电子技术身份辨别控制。门禁系统将出入者分为两种：一种是对准行者允许通过，另外一种是对禁行者制止禁行。对于上述两种情况，内部门禁系统要对出入人员的身份进行辨别，发现禁止通行者报警，以防止非正常人员强行闯入与闯出。建设监区内部门禁系统不仅有助于对干警和工作人员的日常管理，同时能有效防范在押人员逃逸及非法入侵。系统设计如下：

　　1、门禁系统：共有181道门需要控制，采用非接触感应卡加密码方式控制进出。

　　2、考勤系统：用于干警考勤，利用门禁读卡器和感应卡进行考勤，无须另外增加硬件设备，只须配置一套考勤软件即可。

　　3、巡更系统：共设置24个巡更点，利用读卡器和感应卡进行巡更，配置一套巡更软件。

　　系统主要功能

　　・采用非接触式IC卡加密码进行门禁，并与考勤、巡更实现一卡通；
　　・采用网络版软件、模块化设计，集成IC卡发行、门禁管理、考勤管理、巡更管理，实现数据互联互通；
　　・操作人员能依据操作权限在控制主机上进行各种操作，如开门、关门、查看某一被控区域门的状态、卡授权或卡删除等；
　　・电子地图功能，可编制各区域平面图，并可在地图上实现实时监控门的状态，如门打开/关闭；什么人在什么时间、什么地点控制开门等；无效卡、开门超过设定、系统报警；
　　・监区内各通道门实行内外双向读卡控制，总控制室、各分区控制室实行单向读卡控制，各读卡器兼备考勤功能；
　　・系统可设置成通过“读卡+密码”开门或“多卡读卡”同时有效后开门；
　　・系统有反胁迫功能，输入胁迫码后，门开启并报警；
　　・读卡时，在总控制室上可实时看到刷卡人员信息，包括姓名、部门、照片等，并记录相应资料，如出入时间等；
　　・每次开门系统能自动调用相关的摄像机进行监视和录像；
　　・系统可在门禁系统的基础上按确定的巡视路线增加读卡点为巡视点，以IC卡为巡更卡；
　　・上下班时，干警可利用门禁读卡器考勤，读卡后，读卡器发声音或绿色指示灯亮。系统将自动记录员工姓名、部门、职务、上班、日期、时间等，并把信息传送至管理计算机；
　　・巡更时，必须按照巡更计划在指定时间、指定巡更点上读卡，并自动记录读卡信息，未能按巡更计划执行的记录有警告提示。

　　V系统软件能对指定读卡器采集到的数据进行过滤处理，保留每天有用的考勤记录，然后按员工姓名、部门、日期进行统计，自动生成各种报表。

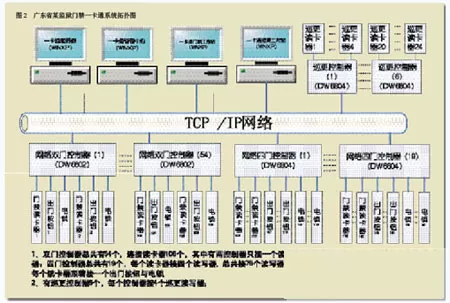

　　系统连接及管理

　　由于监狱面积大，所以采用TIC/IP网络架构及光纤接入。考虑到网络数据传输安全性，可选择采用AES256嵌入式编码方式达到NIST的FIPS197认证，以保证网络通讯有高安全性。

　　各建筑物内可根据管理需要安装工作站，由中央控制中心授权工作站对门禁系统进行管理。工作站实时上传数据给中央控制中心，系统支持多级管理模式，工作站与工作站之间互不影响。

　　各子系统均采用同一个数据库，系统之间相互关联管理，在同一个管理平台上可以管理各个系统的设备。

　　管理中心可管理控制所有的门禁、考勤、巡更、车辆管理、监控、报警等子系统，工作站可由中心授权管理本地的子系统。
