监控视频是怎么呈现在我们眼前的

随着视频技术的不断发展,出现了实时监控多路视频画面,将其同时提供给视频接收者的电视墙技术,多方视频会议和监控领域是这一技术的主要应用场景。在视频监控系统网络化、数字化的今天,高清网络摄像机、网络摄像机、视频服务器、硬盘录像机、流媒体服务器等数字化设备越来越得到广泛应用,那么网络摄像机是怎么解码上墙的呢?



随着视频技术的不断发展,出现了实时监控多路视频画面,将其同时提供给视频接收者的电视墙技术,多方视频会议和监控领域是这一技术的主要应用场景。在视频监控系统网络化、数字化的今天,高清网络摄像机、网络摄像机、视频服务器、硬盘录像机、流媒体服务器等数字化设备越来越得到广泛应用,那么网络摄像机是怎么解码上墙的呢?

监控视频是怎么呈现在我们眼前的

    首先,先了解网络摄像机的工作原理


    摄像头的工作原理大致为:光(景物)通过镜头(LENS)生成的光学图像投射到图像传感器表面上,然后转为电信号,经过A/D(模数转换)转换后变为数字图像信号,再送到数字信号处理芯片(DSP)中加工处理进行视频编码压缩,再通过网线进行传输,后端通过电脑直接访问解码查看视频或者通过解码设备进行显示。

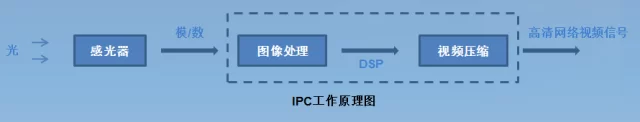

    网络摄像机的工作原理


监控视频是怎么呈现在我们眼前的

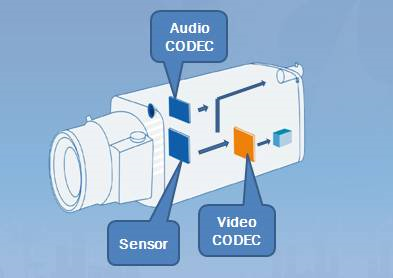

    网络摄像机内部主要结构


监控视频是怎么呈现在我们眼前的

    注1:图像传感器(SENSOR)是一种半导体芯片,其表面包含有几十万到几百万的光电二极管。光电二极管受到光照射时,就会产生电荷。


    注2:数字信号处理芯片DSP(DIGITAL SIGNAL PROCESSING)功能:主要是通过一系列复杂的数学算法运算,对数字图像信号参数进行优化处理,并把处理后的信号通过USB等接口传到PC等设备。



    然后,在了解下显示原理


    都了解电脑的显示原理,我们电脑主机显示是通过电脑主机的显卡进行转换才能接到显示器上面显示。网络摄像机的工作原理也类似,要先经过数字网络信号进行解码,输出可以显示的信号进行显示。这就是为什么模拟摄像机可以直接通过BNC头接到监视器直接显示,而网络摄像机不行。视频监控中常见的显示方式

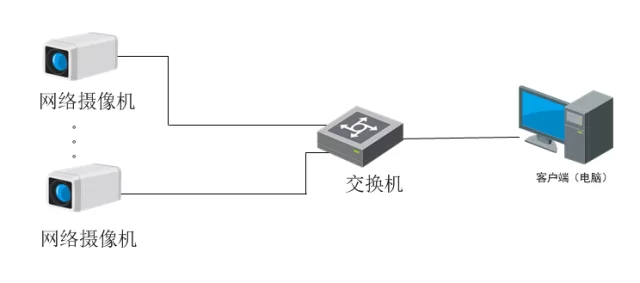

1、简化方案:通过电脑访问客户端显示视频画面。


用途:主要用于前期摄像机调试用


缺点:存储不方便,管理局限性,对电脑要求较高,管理路数少;


监控视频是怎么呈现在我们眼前的

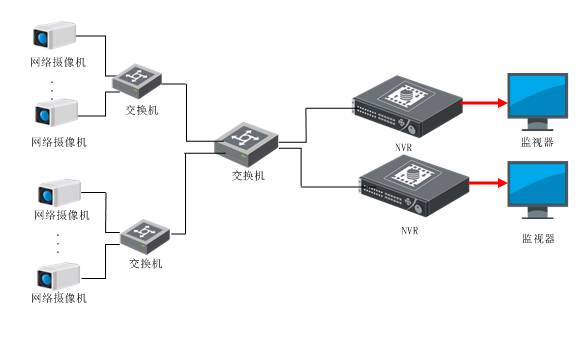

2、常见方案:通过NVR进行存储和显示。


用途:用于小型监控系统中,管理和操作简单


缺点:监控点的数量取决于硬盘录像机的路数,功能较单一,不如果有多个NVR,不能同意管理,拓展性不好。


监控视频是怎么呈现在我们眼前的

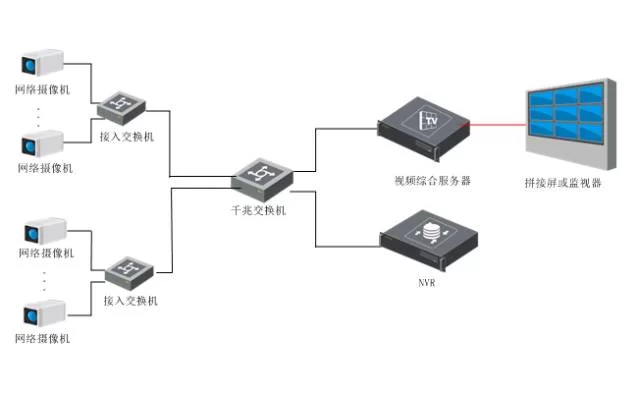

3、专业版方案:网络摄像机进入NVR或者存储服务器,视频解码服务器解码上墙,输出口直接连接电视墙、大屏拼接显示设备;


用途:多用于中大型监控项目,方便管理和维护,可拓展性强。


缺点:会增加项目成本,一般解码器(数字矩阵)的价格比较高。


监控视频是怎么呈现在我们眼前的

从上面的描述,可以看出:当摄像机的点位数比较多,又需要集中管理解码上墙的话,系统中必不可少的是解码上墙设备。市场上解码上墙的设备种类:数据矩阵和解码器。两种设备的市场售价都随着拼接屏的数量和上墙路数的增加而增加。
