交换机接口分类及连接方法

交换机(Switch)意为“开关”是一种用于电(光)信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电hua语音交换机、光纤交换机等。

交换机(Switch)意为“开关”是一种用于电(光)信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电hua语音交换机、光纤交换机等。


交换机是使用非常广泛的网络设备,多台网络设备的局域网,交换机是必不可少的设备。


各种交换机接口


交换机的接口非常丰富,这里是一些整理的资料,与大家分享。


1、RJ-45接口


这种接口就是我们现在最常见的网络设备接口,俗称”水晶头”,专业术语为RJ-45连接器,属于双绞线以太网接口类型。RJ-45插头只能沿固定方向插入,设有一个塑料弹片与RJ-45插槽卡住以防止脱落。


这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用,传输介质都是双绞线,不过根据带宽的不同对介质也有不同的要求,特别是1000Base-TX千兆以太网连接时,至少要使用超五类线,要保证稳定高速的话还要使用6类线。


2、SC光纤接口


SC光纤接口在100Base-TX以太网时代就已经得到了应用,因此当时称为100Base-FX(F是光纤单词fiber的缩写),不过当时由于性能并不比双绞线突出但是成本却较高,因此没有得到普及,现在业界大力推广千兆网络,SC光纤接口则重新受到重视。


光纤接口类型很多,SC光纤接口主要用于局网交换环境,在一些高性能千兆交换机和路由器上提供了这种接口,它与RJ-45接口看上去很相似,不过SC接口显得更扁些,其明显区别还是里面的触片,如果是8条细的铜触片,则是RJ-45接口,如果是一根铜柱则是SC光纤接口。


3、AUI接口


AUI接口专门用于连接粗同轴电缆,早期的网卡上有这样的接口与集线器、交换机相连组成网络,现在一般用不到了。


AUI接口是一种”D”型15针接口,之前在令牌环网或总线型网络中使用,可以借助外接的收发转发器(AUI-to-RJ-45),实现与10Base-T以太网络的连接。


4、FDDI接口


FDDI是目前成熟的LAN技术中传输速率zui高的一种,具有定时令牌协议的特性,支持多种拓扑结构,传输媒体为光纤。


光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。FDDI使用双环令牌,传输速率可以达到100Mbps。


CCDI是FDDI的一种变型,它采用双绞铜缆为传输介质,数据传输速率通常为100Mbps。


FDDI-2是FDDI的扩展协议,支持语音、视频及数据传输,是FDDI的另一个变种,称为FDDI全双工技术(FFDT),它采用与FDDI相同的网络结构,但传输速率可以达到200Mbps。


由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点,常用于城域网、校园环境的主干网、多建筑物网络分布的环境,于是FDDI接口在网络骨干交换机上比较常见,现在随着千兆的普及,一些高端的千兆交换机上也开始使用这种接口。


5、Console接口


这个接口我们知道,它是用来配置交换机的,所以只有网管型交换机才有。而且还要注意,并不是所有网管型交换机都有,那是因为交换机的配置方法有多种,如通过Telnet命令行方式、Web方式、TFTP方式等。虽然理论上来说,交换机的基本配置必须通过Console(控制)端口,但有些品牌的交换机的基本配置在出厂时就已配置好了,不须要进行诸如IP地址、基本用户名之类的基本配置,所以这类网管型交换机就不用提供这个Console接口了,而且就目前来说还占多数。这类交换机通常只需要通过简单的Telnet或Java程序的Web方式进行一些高级配置即可。


当然也有一些交换机还是提供了Console接口的,但要注意的是,用于交换机配置的Console端口并不是所有交换机都一样,有的采用与Cisco路由器一样的RJ-45类型Console接口,而有的则采用串口作为Console接口。


从图中可以看出,两台交换机的Console端口不一样,上图中是一个“母”头9孔“D”形接口,而下图是一个“公”头9针“D”型接口,它们俗称为“DB-9”接口,但都是用进行交换机配置的。


交换机连接方法


因为交换机主要作为局域网设备集中连接使用,所以总的来说,在硬件连接方面相对要简单许多,通常只需把相应的传输介质接头插入到相应的交换机接口上即可。下面只简单介绍一下交换机级联的连接方法。


这是最常用的一种多台交换机连接方式,它通过交换机上的级联口(UpLink)进行连接。需要注意的是交换机不能无限制级联,超过一定数量的交换机进行级联,最终会引起广播风暴,导致网络性能严重下降。级联又分为以下两种:


1、使用普通端口级联

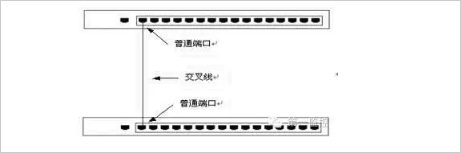

所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。需要注意的是,这时所用的连接双绞线要用反线,即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。其连接示意如图所示


交换机接口分类及连接方法

    2、使用Uplink端口级联

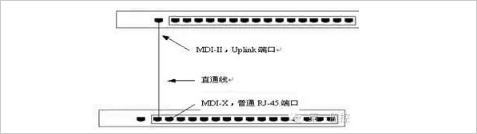

在所有交换机端口中,都会在旁边包含一个Uplink端口,如图2所示。此端口是专门为上行连接提供的,只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意,并不是Uplink端口的相互连接)。


其连接示意如下图所示


交换机接口分类及连接方法

交换机接口分类及连接方法
