通过前面PoE专栏的介绍，大家已经了解到：PoE可通过一根网线在传输数据的同时，为无线AP、网络摄像机、IP电话、PAD等PoE终端设备供电，传送距离可达100米。由于PoE供电系统安装简单、即插即用，非常适合智慧城市、安防监控等行业使用。
对网络比较了解的朋友都知道，双绞线有一个”无法逾越”的”100米”传输距离。无论是10M传输速率的三类双绞线，还是100M传输速率的五类双绞线，甚至1000M传输速率的六类双绞线，最远有效传输距离为100米。
PoE传输距离就不能再远点吗？
哪些因素会影响它的传输距离？
当网线传输距离超过100米怎么办？
一、影响PoE传输距离的主要因素
1、网线质量
普通的5类线数据信号传输距离大概是100米左右。工程上考虑信道衰减等因素，为保证施工质量，一般取80-90米。这里的传输距离指的是在最大速率情况下，比如100M。但是如果将速率下降到10M，传输距离可以延长到150-250米，具体要视网线质量决定。
PoE供电距离与网线材质息息相关，网线的阻抗越低，传输距离越远。我们来看表一IEEE802.af、IEEE802.3at、IEEE802.3bt标准中对Cat5e网线的要求：

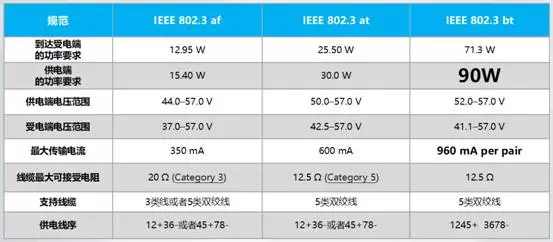

表一：PoE IEEE 802.3 af/at/bt 标准基础参数
从表一可以看出：100米cat5e网线的等效阻抗IEEE802.3at/bt须小于12.5欧姆，IEEE802.3af则需小于20欧姆。
要想供电距离足够远，网线首先要购买正品。目前市场上有些工程商迫于成本压力，选用的PoE交换机或者网线品质过于低劣，会严重影响传输距离和系统稳定性。
2、线缆敷设及散热
线缆温度的增高会导致信道衰减和插入损耗的性能下降，在PoE缆线敷设中，应重点考虑线缆敷设对散热的影响。
根据综合布线系统工程设计规范（GB 50311-2016 表 3.7.8）：屏蔽双绞线在20℃～60℃时，温度每升高1℃，传输距离下降0.2%；非屏蔽双绞线在20℃～40℃时，温度每升高1℃，传输距离下降0.4%；在 40℃～60℃时，温度每升高1℃，传输距离下降0.6%。
根据TIA-568-C.2表G.2 所示：屏蔽双绞线在60℃时的传输距离从20℃的90米下降至83.0米；非屏蔽双绞线在 60℃时的传输距离从20℃的90米下降到75.0米。
因此，在布设线缆的时候注意采取利于散热的方式。实验证明，封闭的管槽比开放式桥架有额外25%到50%的温升。在导管中敷设线缆的方式会降低散热性能，与露天安装相比升温幅度较大，应当尽可能减少导管的安装方式，仅在当地有关主管部门规定的区域进行套管安装。

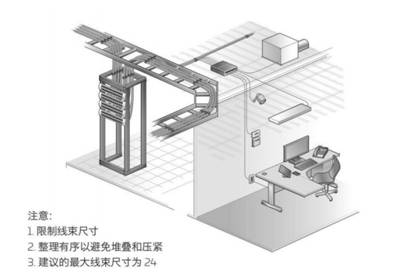

图1：典型桥架布缆示意图
（引自《以太网供电（PoE）技术与应用白皮书》）

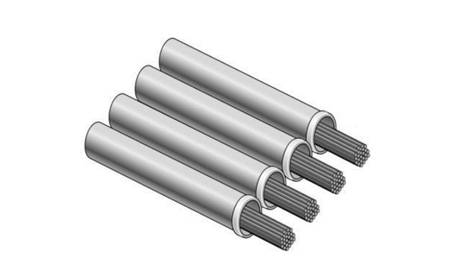

图2：导管中线缆敷设示意图
（引自《以太网供电（PoE）技术与应用白皮书》）
3、PoE交换机性能
一个健壮的网络不单单只看PoE供电距离，网络传输质量也要有保障。根据IEEE规定，网线传输超过100米就有可能无法保证传输质量。

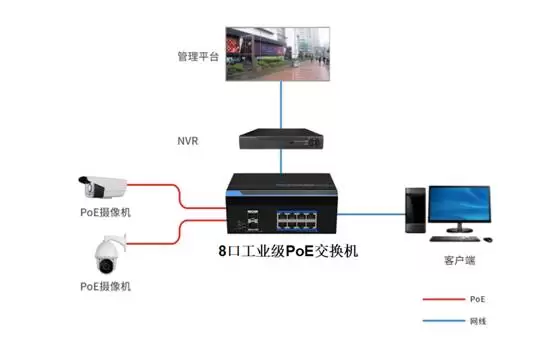

但在有的情况下（成本压力下），例如安装摄像头的时候距离可能会超过100米。对超过距离不是太多的情况下，将摄像头连接速率设置成10M，可以将PoE传输距离延长到150-250米。
PoE交换机想要达到更远的传输距离，除了对网线有严格要求，本身的性能也很关键。如果PoE交换机内部交换芯片自适应能力太差，电源芯片管理能力不强，即便强制10M速率传输，也不能保证250米稳定传输，甚至连150米也达不到。
为满足市场需求，优特普推出了一系列长距离传输PoE供电交换机。例如，优特普8/16/24口全千兆网管型PoE交换机支持自动降速协商，最远传输距离可达250米，很好解决了个别区域网线传输距离不足的问题。
二、传输线缆的选择
要想PoE供电安全传输距离达到100米，建议使用超五类全铜网线以上线缆，即标准网线。市面的非标准网线材质主要有铜包钢、铜包铝、铜包铁等，这些网线的阻值大，都不适合PoE供电。
IEEE 802.3af标准要求PSE输出端口的输出功率为15.4W或者15.5W，传输100米后的PD设备接受功率必须不小于12.95W，按照802.3af典型电流值为350ma计算，100米网线的电阻必须为(15.4-12.95W)/350ma = 7欧姆或者(15.5-12.95)/350ma = 7.29欧姆。
标准网线是天然就满足这个要求的，IEEE 802.3af PoE供电标准本身就是以标准网线测定的。之所以会产生PoE供电网线要求这个问题，是因为市面上的很多网线都是非标准网线，不是严格按照标准网线的要求来生产的。
三、划重点
PoE供电对线材的要求很高，网线质量关系到PoE传输距离和传输稳定性，抛开网线谈传输距离就是耍流氓。在监控项目中，千万不要在线材上省成本，以免因小失大，得不偿失。
