环保综合监控案例分析

环境监测是环境保护及管理工作的重要基础，随着信息化技术水平的不断提升，环保部门对环境监测的要求发生了变化，要求改变原先传统的环境监测手段，运用先进的通讯网络技术对污染源及环境质量实施长期、有效的监测，科学准确、全面高效地监测环境状况。由此，”环境监控”的概念应运而生，简单地说，环境监控就是环境的监测和控制，是环境监测和环境控制的综合管理工作。

目前应用的环保监控解决方案大都能满足环保行业的基本需求，但是通过实地勘察和深入的分析，大部分的系统还存在着如下诸多问题有待解决。

1、数据监测与视频监控独立运行，操作复杂繁琐

经过多年的研究与发展，在环保监控领域，对各种污染源，如水、气、噪声等的数据监测日趋成熟，同时对视频监控的需求越来越强烈，目前很多环保项目中都已经整合了环保视频监控系统，主要是监控前端设备、排污情况、人员活动等情况，但是大部分还是两套独立的系统，各自为政，操作使用起来很不方便，造成了资源的浪费，降低了使用效率。

2、前端设备安装在野外，没有安全保障

安装在野外的前端数据采集设备、视频采集设备一般都比较昂贵，即使一些设备是放在监控站房里面，但是也不能保证安全，目前还没有有效的针对前端采集设备的安全防范措施，势必会造成不法分子偷盗、破坏的事件发生，造成不必要的损失。

3、做不到报警（超标数据）联动视频，效率低

环保视频监控与数据监测没有有机的结合，虽然有不少环保系统提供商提出，自己的视频监控和数据监测是相互结合的一个系统，但是大部分只是在同一个界面下，并没有深入地整合到一起，不能做到例如在污水、废气排放超标时，报警后会立刻联动视频、联动录像、联动抓拍的效果，同样造成了系统资源的浪费，使用效率不高。

4、监控站房设备众多，没有有效的监控措施

一般环保监控设备都放置在前端监控站房内，站房内设备很多，除了采集设备以外，还会有辅助的UPS不间断电源、空调等设备，但目前在监控中心还不能对前端设备的实时运行状况进行了解，同时对前端站房的门禁系统、温湿度等也都不能掌握，无法做到远程监控、管理前端设备。

环保综合监控系统组成

为此，一套环保综合监控系统，主要包括如下内容：

・污染源在线监控系统（重点污染企业废气在线监控、重点污染企业废水在线监控、建筑噪声监控、放射源监控、环保视频监控、防盗报警、监控站房无人值守）；

・环境质量在线监控（空气质量在线监控、地表水质量在线监控）；

・应急指挥与联动。可满足环保局为实现针对突发事件时通过该系统能够迅速规范地建立起应急启动规范程序，同时建立相关的档案资料和记录，利用该系统能够迅速地查询相关的国家标准规范、专家信息、案例库等信息，使系统得出辅助决策功能；

・12369环境信访平台。12369环保举报热线是信息产业部专门为环保部门核配的全国统一的投诉举报特服号码，该热线可以实现24小时自动受理电话录音、传真举报和重大污染事故的紧急人工举报。

案例分析

下面以潍坊开发区环保局污染源在线监控系统为例，针对上面提到的环保监控中存在的诸多问题，给出我公司的解决方案，在满足目前环保监控需求的基础上进一步完善功能，有效地解决了存在的不足。

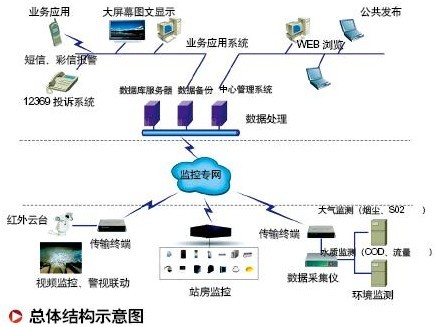

该系统总结构图如图所示。其中，环保局监控中心主控制室是整个环境监控指挥中心的”心脏”。中心主控制室内部采用局域网连接，配备高性能计算机和服务器完成整个系统的业务主动脉流。通过环保监控专网连接远端污染源现场设备，获取污染数据和视频报警信息。

视频信号采集

系统在每个前端监控点根据现场需要安装了环保专用激光夜视摄像机、环保专用红外云台摄像机，用于对重点污染源废水排污口和废气排放筒、监控站房及污染治理设施运行现场监控，同时对附近重点区域进行监视。视频采集部分主要包括环保专用激光夜视摄像机和环保专用红外云台摄像机，系统运行稳定，基本不受环境风速的变化影响，适合于环保领域。

视频信号处理

视频信号传送到前端环保专用视频服务器后进行信号编码、压缩，除具有图像清晰流畅的特点外，还具有空间小，实时性好等优势。对于本地视频信号，可以保存在本地主机上，可根据需要随时进行回放、查阅、管理，并且配合多种录像模式完成各种记录需求。

环境数据监测子系统

在线监控信息系统，涉及在线仪器监测、数据通讯、数据库管理应用和信息管理系统等多方面环节。其核心在于采集具有时效性、可靠性的环境信息，通过先进的信息传输技术提供实时的数据，利用先进的信息挖掘手段，提高环境信息利用率和共享程度，最大化地为环境监测与管理提供及时、科学的依据。系统应采用当今国内、国际上最先进和成熟的水、气、声在线监测仪器设备配合先进的信息传输、存储技术，使新建立的系统能够最大限度地适应今后技术发展变化和业务发展变化的需要。

为了能够更好地保证环境质量以及对重点污染源的监控，需要采用先进的监测设备和传输技术进行管理。以实现数据的实时采集、自动传输、智能处理和存储，并建立相应的环境质量、重点污染源在线监控系统软件，以完成对监控数据的处理、表现以及管理应用。

重点污染源、环境质量在线监测系统，主要用于对重点污染源、污染物排放点（烟囱、废水排放口等）排放情况、污染治理设备运行状况、大气、水、噪声环境质量状况进行实时动态、实时监测、监控及数据传输。当发生排污超标、治理设施停运等非正常事件时及环境质量超标情况时，现场监控仪通过传输站实时向监控中心发出报警信息。

在线监控系统包括自动监测设备和监控管理系统两部分，前一部分安装在排污企业，后一部分位于监控中心内。

系统在排污口监控点周围的重要监控地点安装了三鉴探测器、红外一体机，首先将三鉴探测器和红外一体机接入到环保专用视频服务器，当有警情发生时，可以直接通过环保专用视频服务器直接输出到警号，能起到阻止作用，防止警情进一步发展，同时报警信号通过专用网络上传到各级监控中心，在监控中心通过环保远程综合监控系统软件可以对前端报警信号、报警联动视频等进行设置，并可以设置个性化的报警声音，通过音箱或其他音频输出设备，提醒工作人员前方有异常状况发生，方便及时作出相应的处理。如果监控中心值班人员不在的情况下，系统还会通过”短信猫”将警情发到相关人员的手机上，让其可以及时地了解现场状况。环境数据在线监测系统结构图如图所示。

站房无人值守监控子系统

站房综合监控系统主要是对站房内设备（电源设备：开关电源、整流器、ＵＰＳ、蓄电池组、地线与防雷设备等；空调设备：专用空调与分体空调；环境量：门禁、窗禁、温湿度、烟雾、红外、水浸等；站房图像：通过站房监控单元可对上述全部监控对象进行可靠、准确的监控。）的运行状态、温度、湿度、洁净度、供电的电压、电流、频率、配电系统的开关状态、测漏系统等进行实时监控并记录历史数据，同时将站房设备的工作状态进行实时的视频监控，实现对站房的远程管理功能，使站房监控达到无人或少人值守，为站房高效的管理和安全运营提供有力的保证。

警视联动功能

将环境数据监控、环保视频监控和周界报警系统有机整合到一起，报警信号包括污染超标报警和防盗报警，当有任何报警发生时都可以联动视频、录像和抓拍。并可以实现电子地图与警视联动的功能，将环保监控区域的电子地图分三个层次制作到系统管理主服务器中，可采用双屏观看，也可显示到电视墙上；平时显示第一层地图，第一层为辖区的完整地图，上面标有可以被激活的具有明显标志的摄像机图标；点击摄像机标志可以打开该摄像机周围小范围的详细实际地图（第二层地图），同时该摄像机的标志会闪动；再一次点击闪动图标，就可以显示摄像机的实时图像，可以是部分地图和小的活动画面（三层地图），也可以完成全屏图像显示，并可以通过鼠标控制云台和镜头的动作。

所有监控点直观地显示在电子地图上，并能点击显示监控点图像，能显示环保监控区域分布、辖区范围、监控点位置等。对于发生检测超标报警或其它警情时，能自动切换到相应监控点（包括摄像机切换和预置点，以及联动录像、联动抓拍），在屏幕上调出该点图像，并在电子地图上给出指示，计算机给出声音提示，记录相关报警信息；在进行摄像机切换和控制时也能在电子地图上指示最近的监控点，实现与GIS、GPS系统的协同应用。

通过采用这套环保综合监控系统，使得污染监测设备可以将采集到的污染数据、视频图像和告警信息等，及时发送到环保监察部门，有效地提高了环境监督的工作效率，同时对于环保部门的行政管理、决策和执法监督，以及环境污染事故的预警、防治等都有着特殊的意义。
