北京中医医院IP监控案例分析

随着视频监控网络化、高清化趋势逐渐明朗，越来越多的行业开始应用数字监控系统。北京中医医院为了加强其综合防范系统的建设，采用IP监控系统，通过对各重要场所的监控，提高医院内的技防现代化水平，节约人力、物力，并能为医院的行政管理提供先进的手段。
项目概况
北京中医医院作为首都医科大学附属医院始建于1956年，是北京市唯一的一所市属综合性、中医三级甲等医院。医院为加强安防信息化建设，通过科技手段不断提高医院信息化水平、科技管理水平、综合医疗水平。但是作为一种人员进出复杂、流动量大的公共场所，医患冲突时有发生，医疗**、医闹现象、偷盗行为也在增多，主要安防重点涉及门诊、急诊、病房、收费处、抓药处、护士站等区域，并且兼顾院内道路、建筑物周边、停车场、出入口、动力设施、库房、氧气站、营养部、传达室、值班室等区域。为解决现有安防系统图像品质低、联动性差、管理零散、操作复杂、联网性差、兼容性差、扩展性差等问题，打造一套先进、稳定、结构合理、经济实用的高标准安防监控系统，提高医院综合管理水平的系统，经工程小组的深入研讨，并针对目前主要的两种监控方式：DVR数位监控、IP网络监控，从项目规模成本、实施难度、监控视频的画质、操作的简捷性、技术的先进性、系统的扩展性、稳定性和安全性等方面进行细致的对比论证，最终确定实施以IP监控为主的安防监控项目，通过先进技术手段提高医院的运营管理效率。
项目现状及需求
中医医院的安防系统正处于一个更新换代的阶段，原有监控系统以DVR为核心，部分区域安装了周界防盗报警系统，视频图像主要是CIF和4CIF分辨率。经过几年的运行，大部分设备已经出现器件老化、故障频繁、性能下降的现象，并且较低的视频分辨率，导致实时画面和录像回放无法看清细节，正常的监控取证无法保障。同时，原有系统缺乏有效的集中管理和联动工作，系统整体工作效率比较低。
此次新建系统需要满足安防的高端需求，在实现简单架构和便捷操作的同时，重点监控区域的视频图像效果要达到百万像素高清画面，满足公安机关取证标准;收费处增加专业拾音设备，实现视音频同步监控;原有设备保留部分高端模拟摄像机，通过视频编码器进行网络化升级;所有系统设备统一集中管理，根据区域划分实现分布式存储;系统应具备完善的多级电子地图和报警提示功能;可设置多级客户端管理权限，实现内网及远程客户端的功能操作和维护;整合现有的周界防范报警系统，实现报警和视频的联动。为保护系统投资、紧跟医院数字化的建设，还需要结合先进的网络技术、压缩技术、系统整合技术，为满足医院未来特有的业务需求，包括远程会诊、手术监控、医疗教学、多媒体会议、应急指挥、电子呼叫、医护对讲等应用系统，做好设备和技术的储备。使得众多相互独立的系统可以融为一体，形成一个有机的整体。
监控系统设计

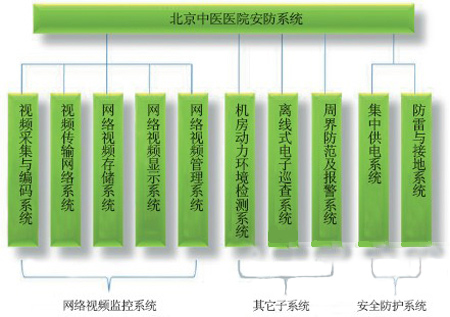

北京中医医院安防改造及扩容系统设计是一个端到端的数字化系统，包括多个子系统，其中网络视频监控系统是本次项目中的重点和重要组成部分。

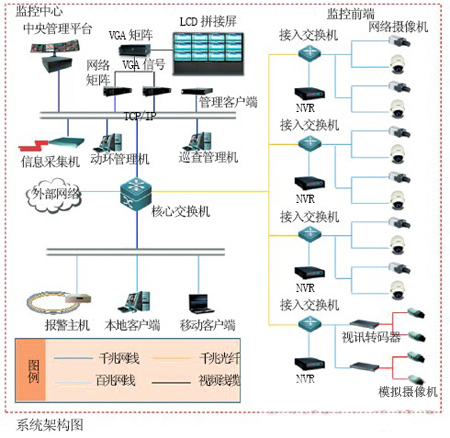

网络监控系统由五个部分组成，分别为视频采集与编码、视频传输网络、网络视频存储、网络视频显示和网络视频管理。根据客户的功能需求、监控环境、监控范围，以及对安装效果的要求，我们采用网络视频监控设备，在前端直接进行高清视频采集和压缩;视频监控专网中的PoE接入交换机负责数字视讯的传输，同时为除球机和编码器以外的摄像机提供电源，所有接入交换机通过千兆光纤主干最终上联到监控中心机房;通过中央管理平台将摄像机进行分类管理;出于责任划分或功能区域需求考虑，可设立分控中心，分控中心根据其所管辖的不同区域进行视频的监控;同时各区域分别配置或在监控中心集中配置NVR网络硬盘录像机，对所有的监控设备录像进行存储和管理;在机房内安装LCD拼接显示大屏，通过矩阵及控制软件进行实时图像和录像回放的灵活操作;最后根据防范报警信息系统提供的接口和协议，由中央管理平台进行系统融合和统一管理。
原有模拟摄像机加视讯转码器的方式，升级为数字监控系统。网络视频管理系统整合医院原有周界防范报警系统，实现两个系统的统一管理和联动。此外，我们设计一套离线式电子巡查系统，提高巡逻巡检工作的质量和安全管理水平。同时，在监控中心机房，设计一套基于网络的环境监测系统，通过对温度、湿度、烟雾、水浸、开关电源、空调等实时监测，并结合监控图像，及时了解机房内工作环境，出现异常迅速处理，保证机房内核心设备的安全稳定。
架构简单
中央管理平台是一套开放的、兼容的，可实现数字、语音、视频等混合管理的平台系统，作为监控系统的核心部分，使用者可以围绕中央管理平台并结合项目需求来构建最优监控系统方案。中央管理平台基于C/S架构，并相容B/S架构，可实现无限扩容，可设置多级电子地图。整个网络监控系统通过一台中央管理平台即可实现所有设备和使用者的统一管理和权限划分，通过部署NVR设备即可实现区域的管理和录像。

高清监控
基于CMOS和CCD的不同类型的高清网络摄像机，此次项目中所选摄像机图像可以达到1280×1024的130万像素画面质量;并且根据使用者的实际需要，在不同的场合和环境，应用如红外一体、日夜型、可变焦、防暴等不同类型、不同外观的高清摄像机。
快速取证
录像支持多种查询功能，如：按时间查询录像、按录像时间查询、按事件查询。录像回放的同时能够将录像的相关信息迭加在图像上(如：录像时间、录像地点)。同时，在没有事先录像的情况下发生突发事件时，用户能立即回看前10分钟内的事件发生经过，支持同一录像文件分割为12分段同时回放。
网络矩阵
网络矩阵直接接入网络，即可接收网络摄像机、NVR的视讯讯号，可对监控点预先分组和画面组合，实现多画面分组自动切换和轮巡显示;能在客户端上进行直观的图形化接口操作，可随时自由选择、自订视图模式。同时还可对电视墙的任何一个屏幕进行自订分割显示。支持三维操作键盘，切合操作人员使用习惯。
系统联动
中央管理平台、NVR能与周界报警系统联动，当报警器报警时，视频监控系统能联动控制指定位置的摄像机，对相应地点的摄像机进行控制，并启动录像机录像和快照抓拍。报警时可显示其重要程度、优先级别、报警事件触发位置等信息，并能够通过多种方式对管理员进行提醒，如发出声音提示、弹出报警信息窗口、启动PTZ预设位、显示屏实时弹出报警位置图像、启动录像、抓拍功能。
节约成本
此次方案中所选网络摄像机除高速球机以外都支持基于802.3AF标准的PoE供电方式，即通过一条网络线路，同时传输数据和电流。大量减少线缆数量，并且无须再进行数据线路和供电线路的严格区分和隔离，简化了布线流程，降低了线材、人力、时间成本。此外，H.264的视频编码方式，能够在不降低画质的前提下减少频宽占用，降低了存放装置的采购成本。
结语
北京中医医院340多点的网络监控系统如期建设完成并顺利通过了专家级的验收，并在系统正常运行后的短短几天，就利用高清视频取证，成功抓获了一名**犯罪分子。网络视频监控项目的成功实施，解决了医院在安防上的传统要求，并且通过网络监控这一高新技术手段弥补了传统监控的不足，高清的画面预览和录像，安全先进的管理平台，给用户提供了超出想象的体验，从管理方面大大提高了用户的业务处理能力和管理效率，并对医院未来的应用需求奠定了扎实的基础。(本文作者现为福建星网锐捷通讯股份有限公司产品技术经理)
