一网吧监控的背景
当前在构建社会主义和谐社会的号召下，平安城市项目在全国各地被给予广泛关注。而网吧因为其营业特点，青少年较集中，网络接入资源丰富等特点，在一些具体建设平安城市的省市中，网吧监控作为排头兵走在前列。本文将以山西某市的网吧联网监控作为案例，为广大工程商朋友提供一个参考。
二网吧对监控有哪些需求
山西某市网吧联网监控，作为平安城市系统的一部分，需要解决如下几个问题：
1，网吧分布广泛，全市50余家网吧，如何解决集中管理的问题。
2，公安局需要按片区对网吧进行管理，如何对应干警和网吧的管理关系。
3，网吧的网络接入方式灵活多样，有的是DDN专线，又的是电信的线路，有的是网通的线路，如何建立统一的逻辑通信信道。
4，该市50余家网吧，要求存储一个星期的录像文件，如何解决海量存储的问题。
5，市公安局应该具有应对网吧突发事件的能力。
6，公安局如何对网吧的经营时间和上网人员进行有效管理。
三如何来实现网吧的监控
带着以上问题，结合天地伟业公司在山西某市的城市网吧联网监控系统为广大读者介绍该方案的建设情况。

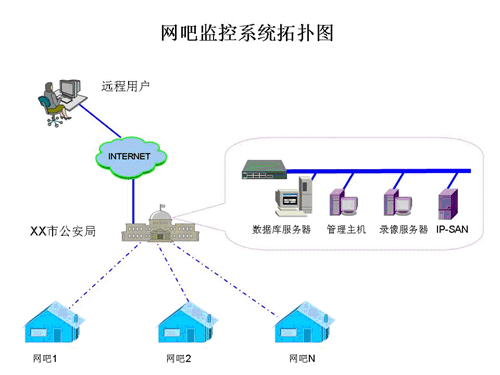

本系统分为两层，包括网吧本地监控和市公安局监控。如下图：
网吧都有自己的网络接入资源，有的是电信的线路，有的是网通的线路，一般都会有一个固定的IP地址，通过路由器接入，网吧内共享网络资源。我们在山西某市公安局架设一台管理主机，负责公网接入的NAT职能，使得系统的其他设备和公安局用户可以直接访问。

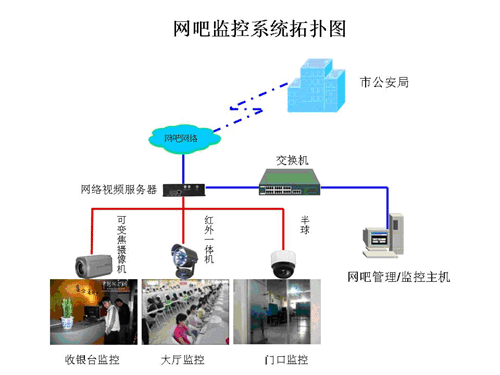

网吧的建设如下图：
网吧监控应该包括收银台、网吧大厅、门口等重点部位。
对于中小型网吧可以安装4个左右的监控点，对于大型的网吧可以安装8个左右的监控点。在网吧大厅内，因为光线较暗，采用红外一体机，具有较好的夜视效果。在门口附近，应该安装宽动态摄像机，以适合于室内室外光线差异较大的特点。在收银台，采用高清晰度的摄像机，清晰度应高于480线以上，以看清收款、找零钱等细节。
这些监控点通过网络视频服务器汇集到网吧内的交换机上。网络视频服务器可以选择1路2路4路等多种类型，还可以在网吧本地安装音频设备，如喇叭和麦克风，实现网吧和上级指挥单位的双向语音对讲。同时为了保障网吧安全，还可以在网吧内安装报警设备。所有这些设备都可以接入到网络视频服务器上，通过网络发布出去，这样网吧管理员即便回家后也可以通过网络访问到自己网吧的实际情况，做到远程监控。在网吧设置一台网吧管理主机，负责本地监控系统的管理工作。网吧管理员可以随时了解到网吧的监控情况，并对重点部位进行录像。
四实现过程中的技术要点
1，系统在数据库中为每一个网吧和网吧里的网络视频服务器都起了一个别名。这个别名和他们的实际的物理位置和IP地址进行对应。管理员可以直接在电子地图上对这些别名进行操作。而不需要关心他们的实际地址。这样，管理员不但可以实时的掌握各个网吧的物理分布，还可以在线对分布在城市各地的网吧进行管理。
2，系统设立了数据库服务器，可以对系统进行划分以应对大型监控系统中复杂的设备和众多的用户。我们对系统的设备进行分组，形成多个设备组。同时对用户进行分组，形成用户组。不同的网吧可以归属到不同的设备组里，不同的管理人员包括公安干警可以归属到不同的用户组里。我们把设备组和用户组做权限上的映射管理，使得只有相关的人管理相关的设备，这样就解决了权限划分的问题。同时在同一个用户组内，每个用户也都将按照级别设置不同的权限等级，使得高等级用户的操作可以及时得到相应。
3，代理转发功能被设置在公安局的管理主机上，并且具有一个公网的IP地址，可以和各个网吧保持连通。同时代理转发会将来自公网的视频流转发到山西市公安网内的10段的IP网络中，为录像服务器和用户提供转发服务。使其在逻辑上形成一个独立的监控网。公安干警可以利用自己原有的计算机访问整个监控系统。
4，市公安局对网吧的监控资源进行保存，按照该市50家网吧计算，每个网吧安装4个监控点，24小时录像保存1个星期的容量计算：CIF分辨率的图像大约需要5T的容量，如果是D1的分辨率需要达到20T的有效容量。据此，系统在市公安局架设两台录像服务器，各自承担100个监控点。对重点地区实施24小时录像，对非重点单位采取12小时录像，架设了IP-SAN存储阵列，有效容量在10T，同时做RAID5.0磁盘冗余热备，存储HALFD1的录像文件。同时满足系统并发录像和用户在线的并发访问录像资源的需求。
5，网吧的人流量较大，人群结构复杂，为应对突发事件，系统设计在每个网吧安装喇叭和报警按钮。当有事件发生的时候，网吧管理人员可以随时启动报警按钮，向公安局报警。公安局接到报警后，可以实时了解到网吧的情况，对现场情况进行录像，并通过喇叭制止现场事态发展。公安局可以通过电子地图系统准确定位网吧的位置，派出警力处理。
6，系统设计在网吧的管理主机上安装综合管理软件，该软件通过一个软件虚拟层为其他应用程序提供接口。例如当和网吧的管理软件以及刷卡身份记录软件结合后，上网用户可以通过第二代身份证进行刷卡，并记录下每个上网用户的个人信息。当有未成年人登陆后，系统可以自动向公安局报警。同时公安局也可以通过这套系统了解网吧的经营情况，避免出现超常营业时间的情况发生。总之，通过软件虚拟层，我们为今后的扩展应用预留了接口。
五结语
根据IRESEARCH发布的《中国网吧报告》，到2007年，中国的网吧数量将达到11.5万，而且将向着规范化、连锁化、功能化的方向发展。中国政府也将在未来几年内在全国正式开展平安城市工程。网吧作为政府监管的重要对象以及网吧方便快捷的网络接入优势必将首先纳入到城市网络监控的范畴当中。而当前网吧监控还处于发展阶段，市场潜力非常巨大。
