随着电子技术和微机技术的迅速发展和广泛应用，给现代家庭防盗、车库。办公室、银行、博物馆等重大安全场所的报警系统带来新的变革，出现了新的面貌。在日常生活中，各种无线检测系统孕育而生，大大节约了铺设专用通信电路的费用，便于各种安全场所的规划。通过无线通信报警是一种极为方便、有效的手段，相关运用推广。无线通信作为通信系统的一部分，由信号源和收信者、发送设备、传输介质、接收设备组成。无线数字通信系统的发送设备分为信源编码与信源解码两部分。无线数字通信设备的接收设备进行解调、译码、解密等，即完成发送设备反变换的功能，其目的就是从带有干扰的信号中正确恢复原始信号，同时可以对多路复用信号的解除，实现正确分路。基于无线通信的安防系统采用各项无线通信技术，为控制技术，以及模块化，结构化、功能化技术来构造基本的系统功能，是该系统便于维护和改进调整。红外探测传感器根据红外探测原理可以分为可分为光子探测器和热探测器两种。光子探测器是利用外光电效应或内光电效应制成的辐射探测器，也称光电型探测器。其原理是探测器中电子吸收光子的能量，使运动状态发生变化而产生电信号，常用于探测红外辐射和可见光。热释电红外探测器是基于热电效应原理的热电型红外传感器，其内部的热电元由高热电系数的铁钛铅汞陶瓷以及胆酸铝、硫酸三甘铁等配合滤光镜片窗口组成，其极化随温度的变化而变化。热释电红外探测器由传感探测元、干涉滤光片和场效应管匹配器3部分组成。传感器作为安防系统的采集者，采用公共接口作为信号的输出接口很好的适用于多种传感器的信号输入。信号输出后采用一个集成开关，当信号达到预设值则打开集成开关，使编码发射模块工作，从而对采集的信号进行编码调制发射。
1系统原理
该安防系统装置是基于热释电红外探测原理，以无线收发传输信号的声光报警设备，其包括数据采集、数据编码、无线收发、单片机控制、信号检测等部分，由ATmega16控制器和热释电红外传感器、编码芯片PT2262、解码芯片PT2272、液晶显示器12864等组成。本系统研究的主要内容是通过热释电红外传感器探测报警信号，有信号则启动无线发射模块对信号进行编码后传给ATmega16单片机，通过无线接收模块接收信号后，将接收到的编码数据输入到解码器上，然后编码器输出端驱动AVR单片机产生外部中断，ATmega16单片机将解码器输出的数据采集到单片机内部，实现声光报警以及判断报警号，把这些数据显示在LCD上并传至控制中心计算机。
2系统电路设计
系统硬件电路包括无线发射系统、无线接收系统、电源电路，其中无线接收系统以ATmega16单片机为控制中心，其外围器件主要由无线接收模块、接收解码、声光报警电路、显示模块组成。系统框图如图1所示。

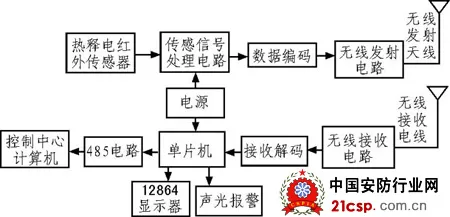

图1系统框图
2.1无线发射电路
该安防系统通过热释电红外传感器原理采集报警信号进行编码无线发送。传感器采集的信号相对微弱需要进行处理，处理电路选择集成热释电红外处理芯片BISS0001,它具有较高的处理传感信号性能，是由运放器，电压比较器、状态控制器、延时时间定时器以及封锁时间定时器构成的数/模专用集成电路。它具有可重复触发工作方式和不可重复触发工作方式两种工作方式。编码芯片采用台湾普成公司生产PT2262,它发出的编码信号有数据码、地址码、同步码组成一个完整字码，具有功耗低、价位低、通用性好等特点。热释电红外传感器采集的信号通过BISS0001和耦合电容二级放大，热释电红外传感器采集电路如图2所示。

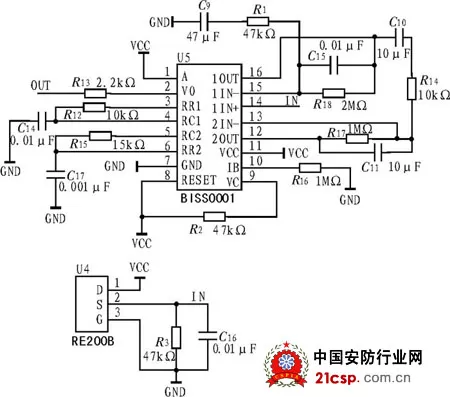

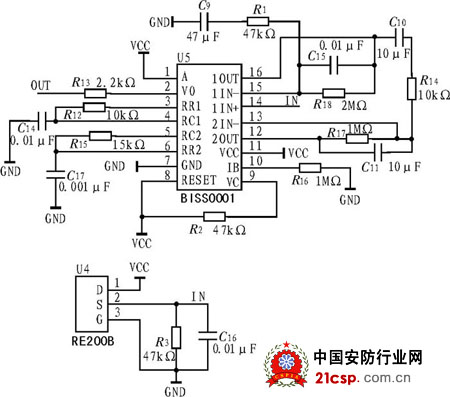

图2热释电红外传感器采集电路原理图
