1
引言
目前，我国已经是世界上的第二大能源生产国和消费国，统计显示，我国建筑能耗约占全国总能耗的28%，在我国每年新建的20亿平方米建筑中，其中99%是高能耗建筑；而既有的建筑中，仅有4%采取了节能措施。大型公共建筑不但能耗密度高，而且能源浪费非常严重，具有巨大的节能空间，建筑节能的推广已经势在必行，节能降耗，计量先行。
相关地方规范要求“建筑能耗监测系统应作为新建建筑设备设施系统的组成部分，列入建设规划；上海新虹桥俱乐部项目属于大型公共建筑，上海能耗监测设计依据主要是《DGJ68-2068-2012》公共建筑用能监测工程技术规范。
2
设计依据
DGJ08-2068-2012 《上海市公共建筑用能监测系统工程技术规范》
《评价企业合理用电技术导则GB》
《企业节能规划编制通则》
企业能源审计技术通则-GB》
GBT23331-2009《能源管理体系要求》
GB-50052-2009 《供配电系统设计规范》
◆能耗计量装置国家及行业标准
DL/T 645-1997 多功能电能表通信规约
DL/T 645-2007 多功能电能表通信规约
GB/T 19582-2008 基于Modbus协议的工业自动化网络规范
3
项目概况
新虹桥俱乐部项目位于娄山关路35号，新虹桥大厦南侧，西临上海世贸商城，南接延安西路，与国际展览中心隔路相望。改建后为一栋地上八层的方形商办楼，总建筑面积为地上10000平方米，地下10130平方米，建筑密度为19.4%。
4
系统架构
安科瑞Acrel-5000建筑能源管理系统根据上海新虹桥俱乐部项目现场实际情况组网，整体网络结构采用屏蔽双绞线直接接至消防控制中心的采集器上，进而通过网络将数据上传至服务器上。
该系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通讯层和现场设备层。其中上海新虹桥俱乐部项目现场设备分布如下楼层ACR多功能仪表56台；智能流量计13台；智能水表31台；

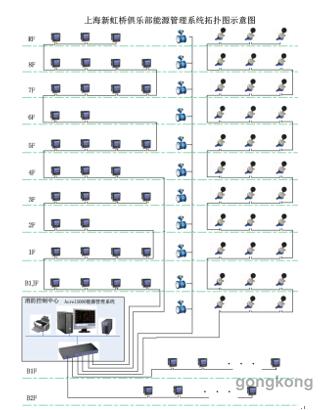

系统结构图
5
系统软件模块

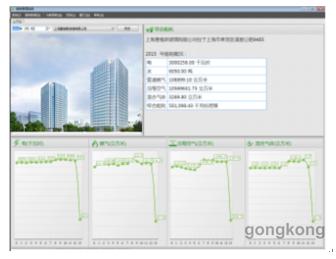

◆综合能耗主界面
反映建筑物当年用能各分类能耗和折算为标准煤的综合能耗，并计算得到单位面积能耗；
建筑物中的能耗分类虽然较多，但是能通过表计计量的主要有电、水、气、可再生能源，界面下方显示这四类能耗的当日逐时用能曲线；单击每个分类能耗的上部区域，可跳转到该分类能耗的用能分析主界面；
可通过下拉框切换建筑物，建筑物图片可根据项目要求替换；

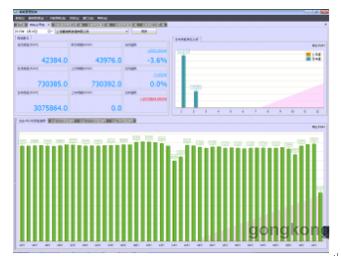

◆分类能耗主界面
反映某分类能耗（例如电）当日及昨日同期、当月及上月同期、当年及上年同期的用能及对比，增长百分比及增加值；
反映某分类能耗过去48小时、过去31天、过去12个月、过去3年的用能趋势；
反映某分项能耗的当月用能饼图；
反映某分类能耗当年各月用能同比分析图；

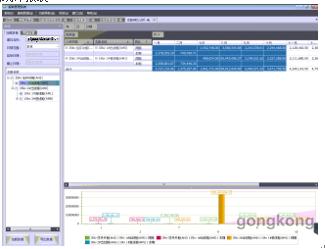

◆分类能耗支路用能统计报表
可灵活选择支路，并统计某段时间内支路用能的日、月、周、季、年用能；
通过透视表功能强大，用户可进行多种数据统计，并对数据进行组合排序；
统计数据可通过柱状图、点线图、堆积图、饼图等多种图表展示；
统计数据可导出至Excel；

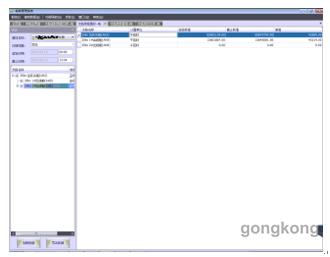

◆分类能耗支路非工作日用能
统计对各支路工作日和非工作日用能，非工作日可通过系统灵活设置
统计数据可导出至Excel；

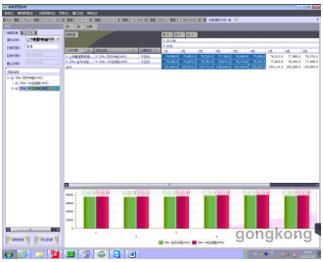

◆分类能耗支路同比分析
统计各支路当年每月用能及去年同期用能；

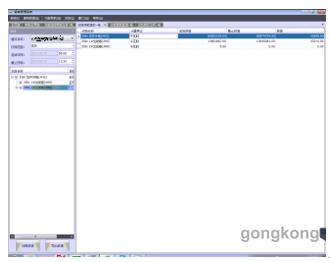

◆分类能耗支路用能集抄
查询各支路任意两个时间的表计读数，并计算出差值；
时间精度到分钟；

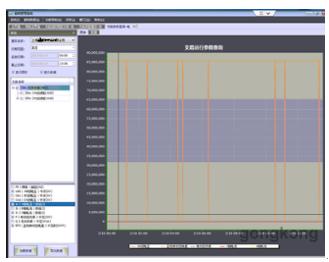

◆分类能耗支路分时段用能趋势分析
可查询任一支路某段时间内的用能参数（例如电压、电流、功率、功率因素等），具体可查询的参数与安装的仪表和系统配置有关，查询时不可跨月；
数据以图表或表格的形式显示，图表可通过鼠标操作放大、缩小、移动；可对数据进行排序（最大值、最小值）；
数据可导出至Excel;
◆配置选项
依照相关技术规范配置建筑物的基本信息，例如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用能单位面积能耗分析；
配置项目中使用的仪表的类型、型号、生产厂家等基本信息，并添加该型仪表所能提供的监测参数信息，此处配置情况影响能耗统计、分时段用能统计、参数查询功能；
配置项目中使用到的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、代码、监测回路的名称等信息；
配置分项能耗统计时涉及到的计量表计、所占比例、运算方式等信息，可根据项目情况灵活配置，此处配置信息将影响各分类能耗分项用能分析小模块中的功能；
配置各部门用能对应的计量仪表、运算方式、所占比例以及部门用能计划，完成此项配置后将启用部门能耗分析功能模块；
配置建筑物中某用能区域对应的计量仪表、运算方式、所占比例，完成此项配置后将启用区域能耗分析功能模块
6
前景展望
根据上海新虹桥俱乐部项目能耗运行效果分析，建立典型能耗分析模型，统一分析。
◆建立建筑能耗计量体系，把握建筑能耗，发现能耗黑幕，节能改造更有针对性，同时通过计量收费、绩效考核等管理措施巩固节能改造成果。
◆选择节能设备（变频器、热量回收装置）。
◆再好的节能设备，管不住浪费也无法发挥节能效果，通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，使节能设备正在实现节能。
◆通过能耗监测系统提供的同环比分析数据量化节能改造成果，最大程度的展现节能效果。
7
结束语
大型公共建筑总面积不足城镇建筑总面积的4%，但总能耗却占全国城镇总耗电量的22%，大型公共建筑单位面积年耗电量达到70～300KWh，为普通居民住宅的10～20倍。公共建筑是节能大户和节能重点，做好上海新虹桥俱乐部项目的节能工作，对促进和带动节能工作，实现节能减排目标具有重要意义。
参考文献：
[1].住房和城乡建设部技术要求
[2].DGJ08-2068-2012 《上海市公共建筑用能监测系统工程技术规范》
