<维康国际> Lcd拼接屏:矩阵和拼接处理器有什么不同?

一套完整的大屏幕显示系统除了lcd拼接屏显示设备、各种线材之外,还需要信号处理设备。对于不同的使用场景以及不同的用户需求对大屏幕显示方面的要求便有所不同,导致配备的信号处理设备的类型也各不相同。

一套完整的大屏幕显示系统除了lcd拼接屏显示设备、各种线材之外,还需要信号处理设备。对于不同的使用场景以及不同的用户需求对大屏幕显示方面的要求便有所不同,导致配备的信号处理设备的类型也各不相同。就维康国际目前常备的信号处理设备有:矩阵、拼接处理器、切换器、分配器、信号延长器等。这些设备可以单独使用,也可以相互搭配使用。

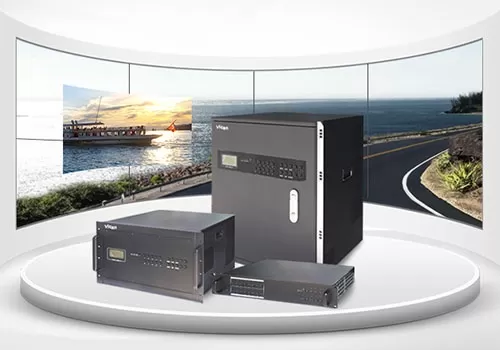

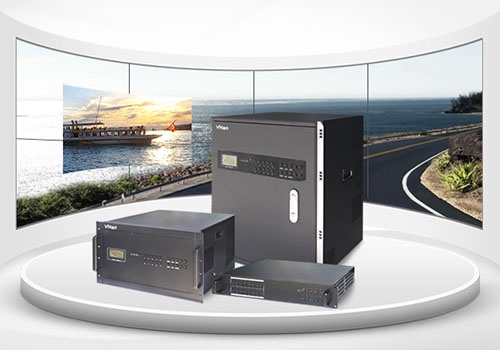

大部分经常接触的用户可能对矩阵和拼接处理器有着一定的了解了,在这里我们再简单的介绍一下。拼接处理器又称大屏拼接处理器、大屏幕处理器。其主要的功能是将完整的视频信号划分为多个信号显示到lcd拼接屏上,以便更好的将多个画面较好的集中显示。一般情况下拼接处理器的输入信号的数量和类型取决于用户的实际需要,并且其输入信号数量和显示单元数量相同。此外,拼接处理器的信号类型匹配方面较为灵活,在同一台设备上可以组装多种型号的板卡。矩阵可以根据其兼容的信号类型分为VGA矩阵、AV矩阵、RGB矩阵、DVI矩阵、HDMI矩阵和混合矩阵等,就当下大屏幕拼接墙市场而言,用的较多的便是HDMI矩阵和混合矩阵。一般情况下矩阵的输入大于输出即m>n。其主要的作用就是对输入信号进行切换输出,简单来讲就是在任意一个输入通道输入信号后切换到任意一个输出通道进行输出。容一个矩阵可以同时支持多路信号输入和多路同时输出。那个信号源的图像信息。例如想要在20块lcd拼接屏上显示80个信号源就需要用到矩阵设备,其自身拥有的信号切换功能可以轮巡显示

简述一下两者在功能方面的差异:通常情况下矩阵可以进行信号的切换,但不能够进行任何处理,也不能实现任何特效;而拼接处理器在功能方面较为强大,除了具备矩阵的基本功能外还同时可以实现画面的任意开窗、叠加、漫游、画中画等众多显示方案,用户可以根据自身的实际需求,对显示方式进行个性化设计。

根据维康国际十多年的项目经验来看,大多数的项目中都会选择拼接处理器作为信号处理设备,因为其强大的功能性满足用户对显示方面的高要求。当然,并非一定要选择拼接处理器,具体还需要用户根据自己的实际显示需求进行选择,避免造成资源浪费,同时更好的节省用户的费用。
