脉冲电子围栏主机安装须知

　　一、脉冲电子围栏主机使用环境条件
　　（一）脉冲电子围栏主机周围空气温度不得超过+55摄氏度，周围空气温度的下限为-25摄氏度。电子围栏前端工作不受环境温度限制。
　　（二）脉冲电子围栏主机最高温度为+40摄氏度时，相对湿度不得超过93%。在较低温度时，允许有较大的相对湿度，但应考虑到由于温度的变化，可能偶尔产生适度的凝露。
　　（三）安装场地的海拔高度不高于1000M，海拔超过1000M使用的电子围栏系统，应按照制造商与用户之间的协议进行设计和使用。
　　（四）对放置于室外的脉冲电子围栏主机应放置在设备箱内，在腐蚀性环境，粉尘严重等环境下的地方应采取防尘、防腐及提高绝缘强度等措施。
　　（五）台风经常侵袭或风速超过35m/s的地区，应加强主机放置设备的基础固定。
　　（六）地震烈度超过8度的地区，应采取抗震措施，如增设固定支点，加强基础等。
　　二、脉冲电子围栏系统的供电
　　（一）脉冲电子围栏的供电系统分为两类：主电源供电的电子围栏和有备用电源供的电子围栏。
　　（二）脉冲电子围栏前端不能与脉冲电子围栏供电电源或其他电源相联接。
　　（三）脉冲电子围栏主机的备用电源应能够支持独立供电8h以上，一般采用蓄电池作为备用电源。
　　三、脉冲电子围栏主机的特性和参数
　　（一）差分电压输出技术：每根线上有高压脉冲电，相邻两线之间有压差；
　　（二）LCD液晶显示屏动态显示每根线上的电压；
　　（三）高/低压手动切换、远程设备自动切换功能；
　　（四）5个LED指示灯直观显示：电源、布防、短路、断线及故障等系统状态；
　　（五）断线、防拆报警，设备故障自我检测；
　　（六）自由设定报警延迟时间；
　　（七）防水型塑胶外壳及上下盖外观设计导向行业发展；
　　（八）RS485远程控制、键盘、计算机、网络等多种集中管理方案；
　　（九）DC12V及常开/常闭报警输出，可与多种安防产品联动使用。
　　四、脉冲电子围栏主机的基本技术参数
　　（一）输出高压峰值：5KV～10KV
　　（二）输出低压峰值：700V～1000V
　　（三）输出电量峰值：<10A
　　（四）脉冲宽度（脉冲持续时间）：≤0.1s
　　（五）脉冲间隔时间：1s～1.5s
　　（六）脉冲输出电量：2.5mC
　　（七）脉冲输出能量：≤5.0J
　　（八）系统功耗：10W
　　五、脉冲电子围栏主机的调试
　　电子围栏主机通电检查：当电子围栏系统的控制器和电子围栏全部安装完成后，应进行一次全面检查。检查挂线杆是否装牢，绝缘子的位置是否正确，导线架设是否正常，地线的接地电阻是否满足要求；检查电子围栏的绝缘电阻是否满足要求；电子围栏与控制器的之间高压绝缘导线的连接是否正确，电子围栏主机其它功能接口是否正确，确认接线完全正确后，并确认所有人员已经离开周界围栏。
　　（一）接入AC220V电源，打开电源开关打到“Ⅰ”位置，系统进入自检状态，4秒后电子围栏主机正常显示，电源指示灯亮。
　　（二）上电后布防指示灯亮，高低压转换开关打到高压时，电子围栏主机有较强“哒哒”脉冲声。打到低压时声音明显变小。打到自动时由键盘或计算机直接控制高低压模式。
　　（三）在高、低压或自动状态下液晶正确显示每个回路输出电压，指示灯正确指示。
　　（四）键盘、计算机显示与电子围栏主机指示相对应。
　　（五）以上现象显示正确且无报警输出，表示系统运行正常。
　　六、脉冲电子围栏主机的安装方式

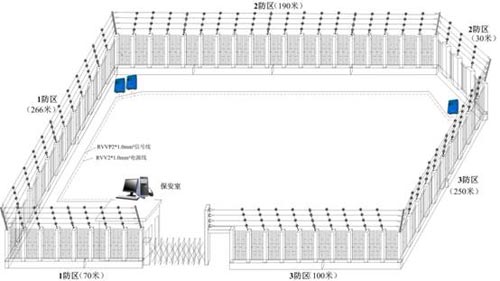

　　（一）可以将电子围栏主机放到防雨箱内安装于电子围栏外网下方，电网分区处（图纸中标定的位置）。
