视频监控的安装与调整详解

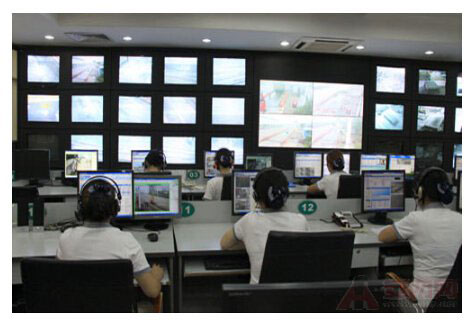

　　对于监控系统的维护，通常是对监控设备和传输线路进行检修。而监控中心的维护与调理也更显重要，例如：矩阵、视频服务器、电视墙等！

　　摄像机维护
　　当监控中心收不到图像时，工程人员首先要检测摄像球或球机是否正常。检测摄像设备时，工程人员使用视频监控综合测试仪表做三方面检测工作：第一，用仪表测试摄像机是否有图像，仪表3.5英寸的彩色显示屏能够清晰显示摄像机采集的图像，如果仪表收不到图像或收到的图像异常，说明摄像机存在故障；第二，使用监控综合测试仪的视频信号衰减测量，测量摄像机的视频复和电平，正常范围是800-1000mV，电平太低会造成图像变暗，电平太高会造成虚影；第三，使用仪表的万用表，测量摄像机的变压器供电是否正常，一般变压器输出是直流12V，球机的变压器输出是交流24V，变压器是监控系统中故障率比较高的配件。
　　云台控制维护
　　安防监控系统中，云台或球机应用很广泛，监控中心工作人员可以机动的调整摄像角度，当云台或球机不受控制时，或者在某个位置转动不了，工程人员需要携带多功能键盘测试云台或球机的转动是否正常。但是，不同的云台或球机厂家，他们拥有自己专用协议，工程商维护球机时就要带相应的多功能键盘测试，有可能要带多个键盘以备测试不同的球机使用。工程人员使用视频监控综合测试仪很好的解决这个问题，因为它内嵌入了Pelco-D/P、BOSCH等三十多种协议，和专用于测试云台转动的云台续转测试功能，工程人员可以通过仪表操作云台不停转动，观察云台转动时是否有卡位的现象。
　　视频光端维护
　　视频光端机分为发射端设备和接收端设备，发射端设备和摄像机一样置于室外，工程人员通常是对发射端设备过行维护测试。对于光端机的检修工作，分三个步骤进行测试。第一，用视频监控综合测试仪的万用表测量光端机的供电是否正常，一般电源输入是直流5V；第二，测量光端机的光纤输出功率是否正常，发射端发射波长是1310n接收波长1510n，20KM的光端机一般发射功率是-9dBm左右；第三，测试光端机的视频端口和RS485/RS232通信是否正常。监控综合测试仪发送标准彩色图型条图像信号到视频光端机，监控中心收到视频光端机送来的测试彩色条，说明视频传输部份正常；用仪表的RS485/RS232数据捕捉功能接收光端机的控制信号，如果接收到监控中心发送过来的控制代码，说明光端机的RS485/RS232通信传输正常。
　　BNC同轴电缆传输维护
　　目前的视频监控系统，传统的模拟图像占主导地位，IP数字摄像由于兼容性等问题，暂时未来得到普及。一般小区域的监控系统如工厂、楼宇，直接采用BNC同轴电缆传输图像，BNC同轴电缆由于抗干扰性弱，而且每条BNC线缆只能传输一路视频，但由于监控区域小，采用同轴电缆传输相对成本较低，BNC同轴电缆得以普遍使用。BNC线缆由于老化、人为损坏等原因，造成视频图像质量下降甚至中断，在维护工作中通常需要检测BNC线缆是否有问题。
　　工程人员对线缆维护时，使用综合测试仪做三个步骤的工作，第一，在摄像机端，将BNC线缆接入仪表，使用仪表的图像发生器发送标准彩色图型条，正常情况下，监控中心的监视器应该收到同样的彩色图型条，这个步骤判断BNC线是否断开，监控中心收到图像色彩是否正常；第二，在监控中心，使用仪表的视频信号衰减测量功能，测量视频复和电平经过BNC线缆传输后是否衰减过大，一般正常是800-1000mV，衰减过大会造成图像抖动、图像变暗等现象。第三，如果BNC线缆中间断开，因为BNC线缆埋在线槽里，工程人员没有测试工具要找出故障点非常困难，使用综合测试仪表的测线功能，仪表发射信号并测量出大概断点位置，为工程人员马上找到断点位置，大大提高工作效率。
　　光纤传输维护
　　光纤传输具有容量大、高速率、高稳定性等特点，视频监控系统越来越多采用视频光端机、光收发器等光纤设备来传送视频图像和控制信号。高速公路监控、平安城市监控等大规型的监控系统采用光纤传输来实现高稳定的视频传输，随着光纤通信技术发展，视频光端和光纤线缆价格越来越低，视频监控系统采用光纤传输已经非常普及。光纤传输通常是应用在几百米到一百公里之间信号传输，对光纤线缆进行检测也是必不可少的环节。对于光纤的维护，工程人员必须使用专业的光纤测试仪表，如光源、光功率计、OTDR等。稳定光源是专门用来发出高稳定功率值的雷射光，雷射光经光纤传输后有一定的衰减，通过光功率计测量经光纤传输后的功率值，计算出光纤损耗值是多少dB。测量光纤耗时，必须用光源和光功率计配对使用，才能准备计算出光纤损耗；而OTDR是用来测量光纤的断点位置的仪器，它探测光纤大概在多少公里处断开，但OTDR的造价太高，规模较小的工程商可以采用光纤寻障仪来测量断点位置。对于小规模的工程商，最需要的光纤测量工具就是光功率计，因为长距离的光缆通常是电信运营商或广电系统进维护，小规模的工程商只需要测量光纤设备的功率和光纤损耗，找出问题所在就足够了。
