深度剖析大屏安防监控显示系统

安防监控系统在日常生活中的应用越来越广,用户在采购监控系统的过程中,难免会因对产品知识了解不够而出现误区的情况。结合安防监控的特性,在此为大家分析安防监控系统的七个层级。

    总体来说根据系统功能的不同,可以将整个安防监控系统划分为七层–表现层、控制层、处理层、传输层、执行层、支撑层、采集层。当然由于设备集成化越来越高,对于部分系统而言,某些设备可能会同时以多个层的身份存在于系统中。


深度剖析大屏安防监控显示系统

  表现层

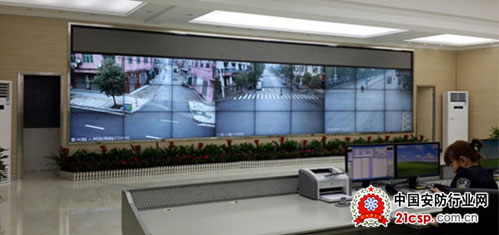

  表现层是最直观感受到的,它是整个安防监控系统的眼睛,如监控视频墙、监视器、高音报警喇叭、报警自动驳接电话等等。
  控制层
  控制层是整个安防监控系统的核心,它是系统科技水平的最直接体现。通常控制方式有两种–模拟控制和数字控制。模拟控制是早期的控制方式,其控制台通常由控制器或者模拟控制矩阵构成,适用于小型局部安防监控系统,这种控制方式成本较低,故障率较小。但对于中大型安防监控系统而言,这种方式就显得操作复杂且无任何价格优势了,此时更为明智的选择就是数字控制。
  数字控制是将工控计算机作为监控系统的控制核心,它将复杂的模拟控制操作变为简单的鼠标点击操作,将巨大的模拟控制器堆迭缩小为一个工控计算机,将复杂而数量庞大的控制电缆变为一根串行电话线,从而将中远程监控变为事实,为Internet远程监控提供可能。
  处理层
  处理层或许该称为音视频处理层,它将传输层送过来的音视频信号加以分配、放大、分割等等处理,将表现层与控制层有机连接。音视频分配器、音视频放大器、视频分割器、音视频切换器等等设备都属于这一层。
  传输层
  传输层相当于安防监控系统的血脉。在小型安防监控系统中,最常见的传输设备是视频线、音频线,对于中远程监控系统而言,常用的则是射频线、微波,对于远程监控而言,通常使用Internet这一廉价载体。
  大多数人在数字安防监控上存在一个误区,认为控制层使用数字控制的安防监控系统就是数字安防监控系统了,其实不然。纯数字安防监控系统的传输介质一定是网线或光纤。信号从采集层出来时,就已经调制成数字信号了,数字信号在目前已趋成熟的网络上传输,理论上是无衰减的,这就保证远程监控图像的无损失显示,这是模拟传输无法比拟的。当然,高性能的回报也需要高成本的投入,这是纯数字安防监控系统无法普及最重要的原因之一。
  执行层
  执行层是我们控制指令的命令对象,在某些时候,它和我们后面所说的支撑层、采集层不太好明确区分,普遍认为认为受控对象即为执行层设备,如:云台、镜头、解码器、球等等。
  支撑层
  顾名思义,支撑层是用于后端设备的支撑,保护和支撑采集层、执行层设备,它包括支架、防护罩等等辅助设备。
  采集层
  采集层是整个安防监控系统品质好坏的关键因素,包括镜头、摄像机、报警传感器等等。

深度剖析大屏安防监控显示系统
