智能化住宅小区作为二十一世纪的新宠，有其自身的要求，根据建设部规定，目前智能化住宅小区有六项要求：住宅小区设立计算机自动化管理中心，水、电、气等自动计量、收费；住宅小区封闭，实行安全防范系统自动化监控管理；住宅的火灾，有害气体泄漏实行自动报警；住宅设置楼宇对讲和紧急呼叫系统；对住宅小区关键设备，设施实行集中管理，对其运作状态实施远程监控。
一般智能化小区包括以下几个子系统：
1、 住宅监控系统
2、电子巡更系统
3、 三表自动抄集系统
4、闭路电视监控系统
5、 小区周边边界监控系统
6、门禁非接触卡系统
7、 楼宇可视/非可视对讲系统

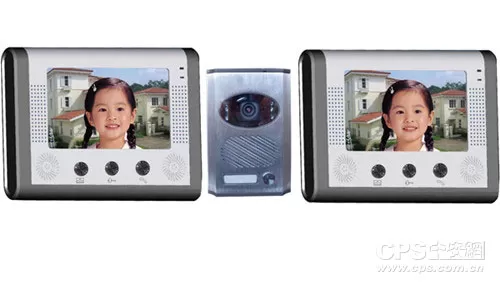

楼宇对讲系统
由此可知住宅小区智能化是以高科技为基础，运用先进的仪器设备和管理手段，利用计算机及相关的最新技术，在传统的建筑结构上采用现代化的计算机技术、传感技术、传输技术、网络技术、自动控制技术等各种先进技术来提高效率、降低损耗、节约成本。不断提高住宅小区物业管理、安全防范及信息服务等方面的自动化程度，为住户提供一个安全、方便、舒适的生活空间。

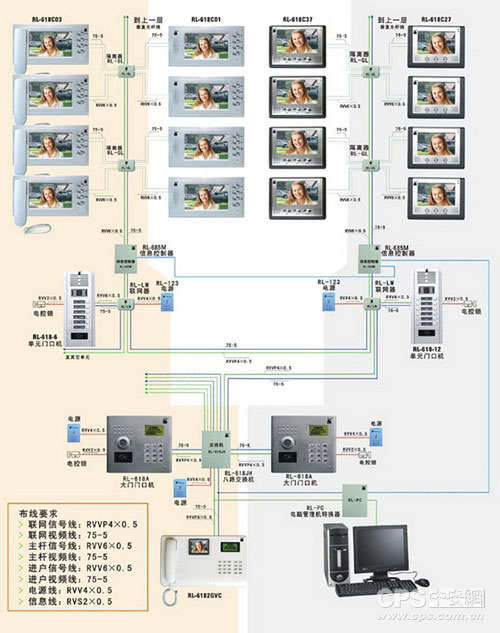

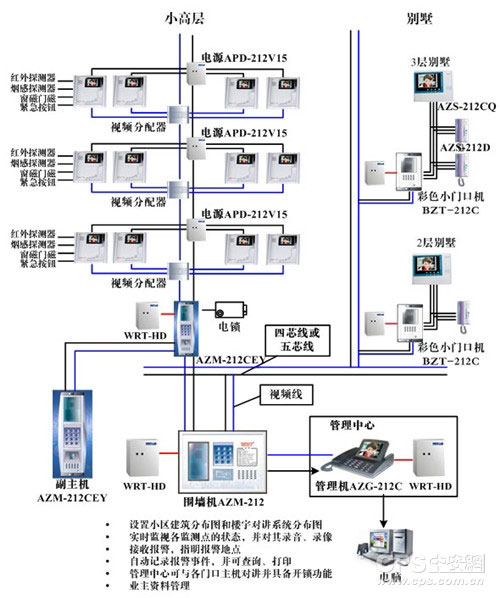

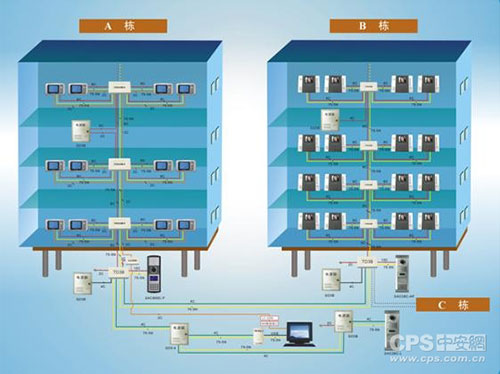

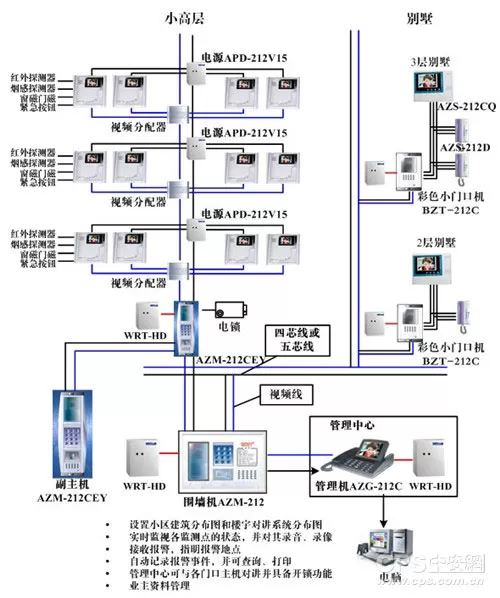

楼宇对讲系统拓扑图
本文主要对智能化小区楼宇对讲系统的工程调试安装进行阐述，分为设备安装前调试、整套系统上电前检查、单元楼视频监控与对讲调试的十大注意事项。使得安装调试工程人员从实际工程案例中学习与提高工作效率。
一、设备安装前的准备
1、安装设备前需对系统所有线路进行全面检查，是否存在断线或短路现象；
2、确认整个系统的线路无任何故障后，方可安装设备，接线的各接点必须加上焊锡；
3、安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。
二、系统上电调试前的检查
1、设备全部安装完毕后，必须全面检查各个部位的接线是否正确；如有一处接错都有可能会引起整个系统不能正常工作。
2、特别检查电源线是否接错，正负极间是否有短路，否则上电后轻则烧毁设备及其相关线路的设备，严重会引起火灾。
三、单元楼对讲与可视部分的调试
1、在保证线路及接线无误、设备完好的情况下，单元系统上电后即能正常工作。
2、在单元楼调试时，先把门口主机和最低层保护器/解码器及室内机的所有接线连接好，同时将分机的房号按照使用说明编号；上电调试这层系统的工作情况，确认门口主机及底层线路和设备是否属于正常。
3、若正常工作说明门口主机及线路和设备是正常的；接着切断系统电源，再连接好上一层系统的主线路，进行第二层调试（系统接线时一定要断电），依次往上调。
4、在单元楼的调试过程中，必须从底层开始一层一层地往上调试，即把第一层调试完后，再进行第二层的调试，依此一直往上调试，直到整单元调试完毕且能正常工作。
PS：正常情况下，可通过使用万用表的电压档测量以下几个电压参数判别线路或器材的好坏；
静态时，电源电压及+B对地的电压：12V
音频线A2对地的电压：0V
数据线P对地的电压：0V
呼通分机后，音频线对地的电压会变化：升至5、6V
同时呼通分机的瞬间在数据线P线上可测量到一个快速变化的脉冲电压0-5V之间变化。
5、若整个单元系统的设备都安装完毕且线路接线无误，但上电后不能工作，先断电只留底层的保护器/解码器、室内机与门口主机连接好，即把二层以上的保护器/解码器的总线全拆掉，确认一下门口主机和底层的保护器/解码器及室内机是否正常，若是正常的，故障就出在二层以上的保护器/解码器或室内机，这样就必须逐层查找故障的根源所在。
6、遇到上面故障，若是楼层较高的，可采用“黄金分割法”检查故障，就是先断开中间楼层（如20层楼就必须在10层断开）以上的保护器/解码器的总线，恢复接好二层的总线，确认故障具体是出在中间层以下或中间层以上，依此方法就能最快地查出故障根源点。
7、室内机与保护器/解码器之间只要接线无误，在保护器/解码器上与室内机的连接线插上、视频线接好，将分机的房号编好后无需调试就能正常工作；
8、若室内机的影像出现重影或因信号过强在图像上引起扭曲，必须在顶层最后一个保护器/解码器的视频输出端，并接一个大小为75Ω的碳膜电阻，用于衰减/匹配视频信号
9、若室内机的影像出现模糊或图像比较白，说明视频信号较弱，此时可通过打开保护器上的视频放大电路调节视频增益；方法是将保护器上并排的3个跳针J1、J2、J3从原来的OFF处拨到ON处即可，同时可通过调节保护器上的2个电位器来调节视频增益的大小及高频信号的大小。具体办法可将分机拿到保护器的旁边接上，一边调节电位器，一边观察图像；一般低层（7层以下）无须打开视频放大电路；高层（20层以上）的也只要打开一个保护器的视频放大电路就可以。
10、门口主机与室内机呼叫通话过程中，若出现刺耳的啸叫声，或出现主机喇叭的声音较小时，可拿一把小一字螺丝刀，对门口主机主板上的电位器VR1、VR2进行喇叭、咪头音量调整。
