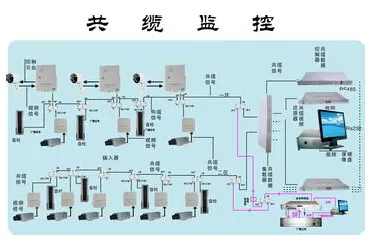

共缆监控工程设计图示

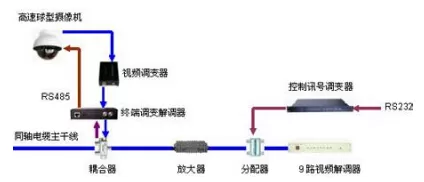

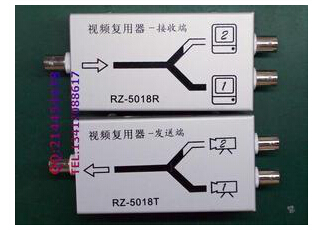

技术原理
共缆监控：它是将摄像和监听和其他传感设备所采集的视频和音频信号和数据流信号，通过专业设备使多个终端点信号负载在一根高频线缆中长距离传输回前端，并对所采集的信号进行实时处理，并实现前端和后端的信号互通的一种传输模式。
该传输技术，在一根普通的线缆中（推荐采用SYWV75-7以上线缆）传输20个点的音频、视频和控制信号以及反向音频信号的双向传输（可自定义通道），在数据信号上我们可以传输RS232和RS485工业控制信号，也可以与其他厂商的协议所匹配，采用透明化传输方式；并且可以支持多个分区的线缆进行叠加处理，这样我们可以解决的监控点的数量可以达到数千点，而图像的效果可以达到国家4级以上图像标准，与传统视频或者光纤传输的视频效果没有什么区别；
共缆监控/一线通系统由于监控点多、接点多、线路长、放大器、分支器也较多，使得其故障也多，而且故障的花样也很多。如何准确快速地处理呢？除了必须具备一定的技术水平外还要有很强的事业心和责任心，平时注意经验的积累和讲究一定的方法也是一个关键。
故障与解决办法
一、解决方法
（1）共缆监控系统故障的一个特点是一个监控点没有图像信号或控制不灵不会影响其它监控点，这样在处理故障中基本上可以“头痛医头，脚痛医脚”，这对没有信号的故障是完全适应的，但对信号不好的情况就另当别论了。
（2）分段测试检查，某级（如比说第2级）放大器以后到控制室的信号不好时，故障可能就在这一级，但也可能在这之后几级，为此，在测试时可根据电平变化大小的情况进行分段或跳级返回检查。
二、技术技巧和事业心
要在控制室收到信号容易，但要在控制室看到好的图像信号就要费一番苦心。有时责任心甚至比技术更重要。搞共缆监控系统的工程技术人员没有敬业精神是不行的，下面着重举一些实例。
2.1 电的故障
（1）技术人员在调试中发现，钢绞线及电缆的屏蔽线带电,电压大约在36V左右,此时共缆监控系统工作均正常。36V电压并不高，很容易使人产生可能是感应电压的错觉而不在意。但是经过仔细检查，越查电压越高，竟在一公里远的地方发现电力线碰到钢绞线，而有电钢绞线又碰到共缆监控系统的钢绞线，从而引起网络的带电，幸而网络做了分段下地处理，电压才不很高，查到控制室时客户才反映有触电的感觉，事后大家都感到后怕，若没有及时处理必将酿成大事故。
（2）某分区没有图像信号。经查，该处放大器为220V供电且为就地取电，打开放大器盖，发现保险丝融断，更换后，放大器工作基本正常，但没想到旁边的路灯也同时亮起来了，只是其亮度不够，把放大器的电源线插头拔出，路灯又不亮了。这是为什么呢？原来是电工为图省事，只拉一条火线供给路灯，零线则利用放大器的供电源零线。即路灯和放大器变成串联，若它们都是15W，则加到它们的电压就是380／2=190V，对电线进行重新处理后一切恢复正常。
（3）客户反映某分区图像不清晰。该处放大器为就地取电220V，测放大器输入电平正常，调整放大器输出电平至正常值，可故障依然未消除，怀疑放大器损坏、更换之、故障依旧，测其供电电压仅140V，原来是供电220V的接线头经风吹雨打，生锈而接触不好，引起供电电压不足。电压过低引起放大器工作不正常，其表现出来的现象也五花八门；有水平横条，有竖的S型条纹，有的类似下雨，这在处理故障中要特别注意。不要简单地换器材。
2.2 F头的故障
（1）分区最近图像信号不好，测该分区的输出电平偏低，测其放大器的输出电平正常，测408插入器的输出口电平损耗远大于8dB，怀疑可能是插入器损坏，更换后再测，故障依然，仔细检查放大器至插入器的连接线，发现其两端所做的F头不规范，即F头是插在铝箔和藕芯之间，而铝箔内层不是铝而是塑料,即内层是不能导电的，这样的F头并没有和屏蔽线连在一起。刚安装时还马马虎虎能用，时间一长，故障就出现了。重新做好F头，故障消除。这种故障对于馈线供电时，更应注意，因它不仅影响信号的通过，也影响到交流电的通过。
（2）图像信号不好，但只接闭路线的芯线，而屏蔽线不接时信号反而好一些。技术员测其分支输出口的电平约为70dB。检查其线路有一接头。拆开一看，屏蔽线和芯线碰在一起，重新接好则故障消除。碰线的特征就是高频端、低频端的电平明显衰减，而低频端衰耗更多。测量时，只测芯线电**而比接好屏蔽线更高一些。
2.3接触不良
共缆监控系统的接点很多，每个放大器、分支器、分配器、转接头都是接头，而接头的好坏又常常影响到信号的传输，对低频端的影响更大。为此，对接头要特别注意。
（1）低频道信号不佳。从监控点逐级往回查，在第一级放大器处，放大器输入信号电平正常，输出信号也正常，但到第二级放大器的输入就不正常了，低频端的电平比正常值小了十几dB，怀疑电缆两端F头没做好，重新做过，可故障并未消除。难道电缆出问题了？这种可能性是很小的，若是质量问题，其损耗也应在高频端大些。反复测放大器输出均没有问题，仔细检查其输出孔，发现其簧片已张开，口子较大，引起输出口与芯线接触不良，更换一台新的放大器一试，一切正常。
（2）低频道的几个监控点出现重影。仔细地分段监视，发现上一级放大器输出时正常，可到了下一级的输入就开始出现重影。此段电缆有开口，起初以为是开口引起的，但是在气温变化时发现重影的程度也发生变化，在较冷的天气重影消失，可见重影是由于电缆的特性阻抗发生变化引起的，此段电缆已使用多年，更换之恢复正常。
2.4信号时常中断或时好时坏
（1）监控点没有信号，以前时好时坏。该片区采用36V的馈线供电方式(视频拓展器701)，经检查、电源电压没有过来，逐级检查、结果故障出在转接头。由于安装时没有注意，结果把转接头的簧片压开了一边，只有一边与芯线接触、这样风一吹或震动就会导致直流电不能通过，信号也时有时无。重新处理，恢复正常。
（2）图像信号时好时坏。放大器的工作均正常，用场强仪测量，最后把目标集中在一段电缆上，把该段电缆卸下检查，发现电缆被**打中，**弹处在芯线和屏蔽线之间，风一吹就会有时短路有时开路，这样客户的图像信号就时好时坏。
（3）图像信号时常中断，而且时间大致相同。经仔细检查为放大器的防水不好而进水，使其中的三端稳压器工作不正常而引起，更换放大器，改善防水措施，故障消除。
（4）高频道信号差，而且时好时坏。经查，放大器工作正常，可是到了下一级放大器的输入端，信号电平不正常，高频道损耗严重，检查线路，发现半途的二分配器进水，防水罩被风吹落了。这样随温度变化信号损耗也不一样，对高频端的影响更大，更换分配器，加强防水，故障消除。
