考察电子围栏装设地点的设置：要求电子围栏与地下、空中等方位的电线、管道无冲突；围栏附近的范围内无杂物；围栏装置装设地点附近是否存在强干扰源(如发射台等高频设备)，若有，则在施工图中标明信号线必须采用屏蔽双绞线。
一、确定周界围栏安装角度：(与墙顶面的夹角)
根据现场的情况及甲方要求确定周界围栏角度(0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°)和倾斜方向(内倾式、外倾式、垂直式或水平式安装)。
根据周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2.5米时可以采用水平安装;根据保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。

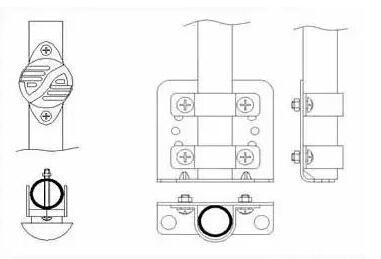

二、组装承力杆及承力杆绝缘子
1、将承力杆绝缘子用自攻型螺丝固定在承力杆上，注意方向一致。
2、如图：用螺丝将承立柱固定在万向底座上万向底座分为16个孔可根据孔位调整安装角度。(注意：围栏合金线方向与万向固定座两固定孔的连线相互垂直，安装倾角符合1项要求)。
三、组装终端杆及终端杆绝缘子
1、将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上。注意方向一致。在拐弯或落差时要巧妙运用终端杆绝缘子及终端杆。
2、用螺栓将终端杆固定在两个万向底座之间。
3、有围栏控制器的地方应在终端杆顶部加入一条或两条(相互垂直)避雷器固定件。

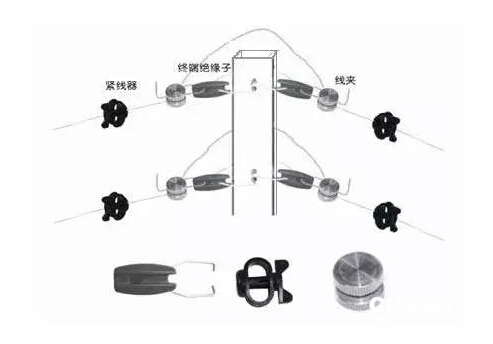

四、中间收紧器的使用说明
中间收紧器是一直挂在前端围栏上的，安装合金丝时，把合金丝从中间紧线器侧面的圆孔穿入，再对准并穿过其中间的中缝，最后通过另一侧面的圆孔穿出。
五、围栏终端杆的安装
1)确定围栏撑杆的具**置：在围墙顶部用冲击钻打孔，用M10×100(中间杆可用M8×80)强力膨胀螺栓将撑杆固定在合适的位置。
2)每隔5米放置一根中间承力杆，或其它有必要的位置加装中间承力杆。
3)每个拐角处以及防区的两端，不大于100米时或者其他拉力比较大而有必要的位置装置终端杆，分区处应从两个方向安装绝缘子。

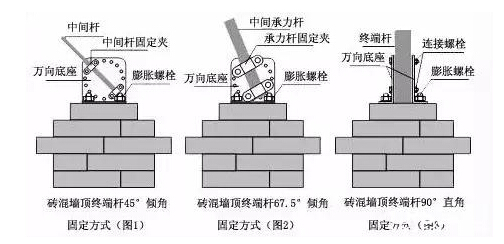

终端杆组装安装示意图
六、避雷器的安装
避雷器应先通过自身的螺母固定在避雷器安装支架上面，避雷器通常安装在脉冲主机的上方，每一个防区安装一对避雷器。

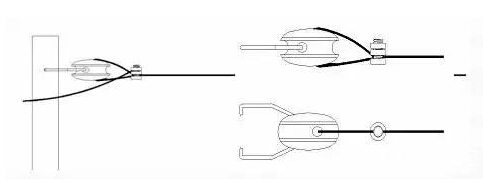

七、围栏线安装
1、原则：
1)一个防区为一个串联回路，自主机到电子围栏必须串联，不得并联。导线跨接处，必须使用耐高压导线连接，以免造成间隙不够大或短路等现象。
2)接地的原则，接地点一般选择在电子围栏的末端，但是，当防区加入避雷器时，避雷器的接地点应在电子围栏的始端。
3)强电及避雷器必须有良好接地，接地电阻<10Ω。
4)强电与弱电接地必须分开并≥4m。
2、安装要点：
1)围栏线应采用分段安装的方式固定，同一条直线或同一防区建议分为一段。不在同一条直线上的网线分几次安装。
2)展放合金线：采用放线架或适当方式放线，切莫任意放，以免出现打结和不平整现象。可以四根同时展放，但注意不要交叉。
3)紧线：将合金线的一端用线线连接器(或自我缠绕)固定在一端终端杆绝缘子上，然后将4根合金线对应放入中间杆绝缘子或承力杆绝缘子的线槽内，最后穿入紧线器，用力将合金线拉紧并用线线连接器(或自我缠绕)固定在另一端的终端杆绝缘子上。然后调整紧线器使4条线同时绷紧并相互平行。平行的多条线应同时拉紧。

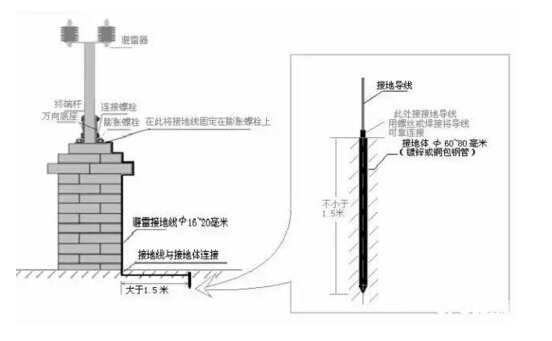

八、接地体制作
每个主机下必须打入一个接地体，每隔100m设置一接地体，接地体标准：大于40×40×4×1500mm(有M10以上的接地螺栓或孔)标准镀锌接地角铁，垂直打入地下，接地体与避雷器支架、升压器接地端可靠连接，接地电阻<10Ω。不够时可加入降阻剂。强电接地与弱电接地必须相互隔离，并且必须有>4m的距离。
九、RS485信号控制线、围栏控制器电源线的铺设
若有预埋管道则可直接利用，否则利用PVC管进行穿管敷设，敷设要求符合管道配线要求，管道中主要有：RS485信号控制线RVSP2×0.75mm?圆形双绞线、围栏控制器电源线RVV2×1.5mm的护套线(从主机并接到每个围栏控制器上，距离超过600m需加大线径)。
十、警示牌的安装
安装“电子围栏禁止攀登”警告标识牌一块，可以用合金线固定在围栏线上。
十一、围栏控制器(主机)的安装
1)将围栏控制器安装于围栏下方、围栏分区处(图纸中标定的位置)，使围栏控制器与围栏间隔为40cm左右，用膨胀螺栓固定于墙上。
2)将围栏控制器与接地扁铁作良好的连接。围栏控制器接地(弱电接地，于通讯线屏蔽层相连)，与高压围栏接地(强电接地)相互隔离，避免干扰。
3)将围栏控制器的高压引线通过PVC配线管与围栏相接，接头处应采用线线连接器(或自我缠绕)可靠连接。
4)RS485总线、报警输出线、及电源线与高压线分开，使用单独的配线管。
5)将高压避雷器可靠连接于周界围栏起始端与地线之间(注意防水方向)。
十二、主机与键盘间为RS485通讯
主机与键盘间用RVSP2*1.0线揽连接既可。
