安防领域的仿生学应用――鱼眼摄像机

仿生学是一门既古老又年轻的学科。人们研究生物体结构与功能的工作原理,并根据这些原理发明出新的设备和工具,创造出适用于生产,学习和生活的先进技术。那对于智能建筑安防领域的典型仿生学应用你又了解多少呢?今天就跟随小编的步伐带你走进鱼眼摄像机的世界。

安防领域的仿生学应用――鱼眼摄像机

| 什么是鱼眼摄像机


简单的说,鱼眼摄像机即是搭配了鱼眼镜头的摄像机。鱼眼镜头是一种超广角的特殊镜头,其构造仿照鱼类眼睛成像,是可以独立实现大范围无死角监控的摄像机。


安防领域的仿生学应用――鱼眼摄像机

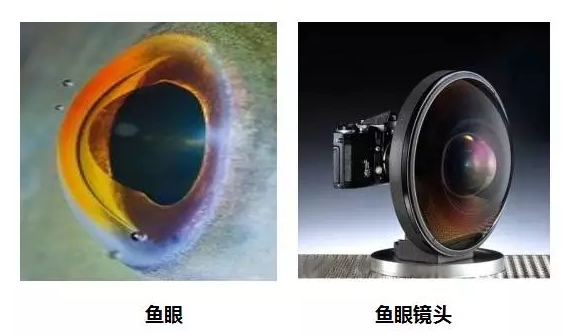

我们知道鱼类眼睛与人眼构造类似,但是其水晶体为圆球形,人眼为扁圆形,鱼类虽然只能看到较近处的物体,但是却拥有了更广阔的视角,其视角甚至可达180°;基于仿生学原理制作的鱼眼摄像机通过吸顶安装,可视范围可进一步达到360°,真正做到全方位、无死角监控。


| 鱼眼摄像机的技术难题


鱼眼摄像机虽然继承了其仿生学对象-鱼眼的可视范围大的优点,但你可曾想过,鱼眼看世界的真实感觉是哪般?


言归正传,鱼眼摄像机开发的仿生学技术难题就在于:

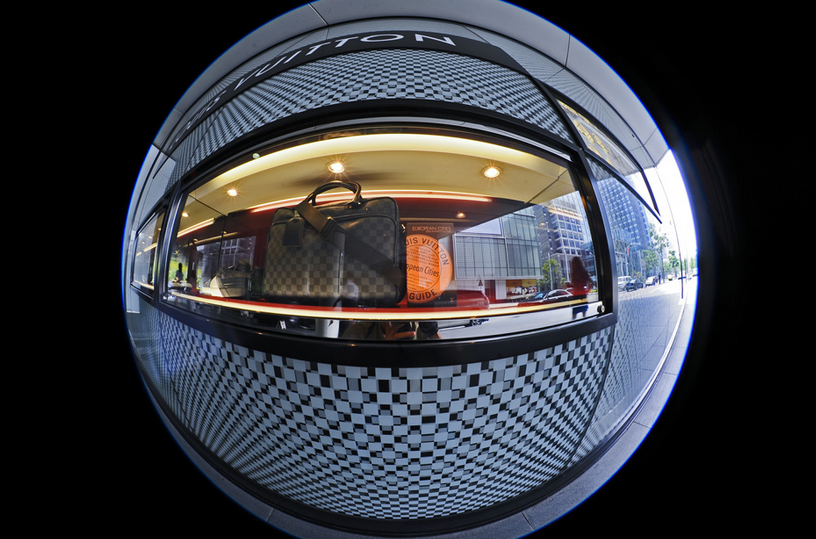

光学畸变严重 :鱼眼摄像机具备超广角,可凭借少量的设备实现大范围场景全面监控。但相对的,过大的视角带来更加严重的光学畸变(画面甚至已呈圆形),图像失真较严重;需要设备对原始图像做矫正后,其效果才会被用户接受。


细节表现不足 :大场景监控及较小的焦距及景深,导致鱼眼摄像机对远处场景看的不是很清楚。为此需要工程师们采用高分辨率传感器,保证目标物体有更多的像素来表现;同时尽可能的提升鱼眼镜头的性能,提供比传统摄像机更佳的景深范围,以提升较远处物体清晰度。


| 鱼眼摄像机的核心技术


近几年,随着畸变矫正技术趋于成熟和e-PTZ技术的运用,鱼眼摄像机对细节的呈现开始符合人们的预期,画面实用性提升,又逐渐进入大众的视野。


1)畸变矫正


所谓畸变矫正,是通过算法把圆形画面周边失真的图像尽量恢复到正常显示效果,此时画面覆盖范围有一定损失,但图像会更贴近人们的观看习惯。


而鱼眼摄像机在吸顶或者壁装时,关注的监控范围不同,矫正算法也不同,下图分别为吸顶鱼眼矫正效果和壁装鱼眼矫正效果。


安防领域的仿生学应用――鱼眼摄像机

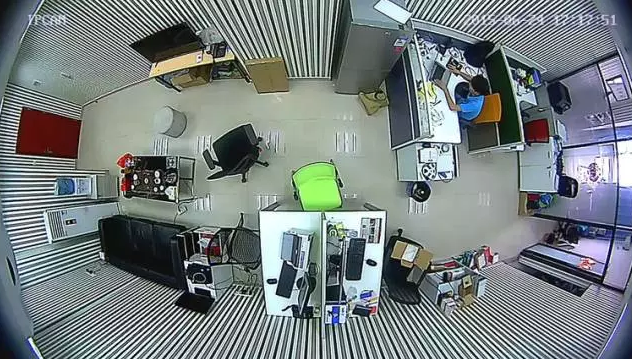

吸顶鱼眼摄像机矫正前后对比


安防领域的仿生学应用――鱼眼摄像机

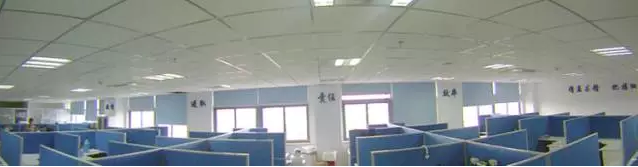

壁挂鱼眼摄像机实际效果图


2)e-PTZ


e-PTZ,即虚拟云台技术。鱼眼摄像机结合e-PTZ,是为了方便人们对一些细节进行查看,满足对图像的转动、放大的需求。但不同于真实的云台控制,鱼眼在放大或移动监控视野内的图像区域时,完全基于软件算法控制,并没有机械部件参与,所以不会产生任何噪音,不易被监控对象察觉。此外,该技术能确保同时有多个PTZ窗口可以被预览。


| 产品发展现状与使用技巧


目前,安防鱼眼摄像机供应商正在努力提高鱼眼的分辨率。分辨率高的鱼眼摄像机能用更多的像素点去展现相同的场景,自然就能有效提高画面中的细节呈现,配合e-PTZ功能越发能提高画面的实用性。目前市面上的鱼眼摄像机分辨率主要集中在300万到500万之间,随着4K技术开始火热,超高清鱼眼摄像机的出现也是必然。


在实际安防工程应用中,人们利用鱼眼摄像机配合球机,实现“鱼球”联动,取得了不错的效果。如前文所述,鱼眼摄像机虽然监控范围很大,但细节呈现不足;统安防球机正好相反,通过光学变倍和云台转动,可以非常清晰地呈现细节,但在关注细节的同时不能兼顾全局。将这两者结合,可以达到1+1>2的效果。通过鱼眼摄像机监控全局,一旦发现感兴趣目标时联动球机对目标进行放大查看细节,形成优势互补,更好的为弱电智能化安防工程服务。


| 鱼眼摄像机未来的发展方向


在以上这些核心技术的基础上,是否还能做到更进一步?全景监控的未来发展方向会是哪里?


其实这个命题完全可以扩大到整个视频监控行业,在很大程度上,摄像机的产品发展方向是和视频监控行业的发展方向完全匹配的。现在的视频监控业务已经不局限于传统的安防监控,我们进入了更多的细分行业,做管理可视化――停车场管理、人员管控……相对应地,在摄像机上也会集成更多的“业务”――车牌/车位识别判断、人数统计/人脸抓拍/密度分析……


那么,结合鱼眼的常见应用场景我们是否可以做更多的“业务”?现在比较常见的一种应用是鱼眼热力图,这也是鱼眼应用较多的商场、超市场景中的需求推动的。通过热力图可以直观地看到各个区域的人流量情况,非常便于统计哪个区域的商品比较热销,这为商品的销售策略调整、货架摆放调整等等提供了很好的参考。相信这一类与具体业务应用相结合的技术会是鱼眼摄像机未来。

安防领域的仿生学应用――鱼眼摄像机
