对于机房基站来说,蓄电池组是相当重要的供电保障设备,对蓄电池组的监测、管理和维护也是运维工作中比较重要的内容,其重要性不容忽视。为了帮助用户实现更加高效的监测,ZNV中兴力维自主研发了一款分散式蓄电池监测设备BM30,以分散部署、总线连接的方式实现蓄电池数据的采集,基于动环监控系统架构,对蓄电池组进行针对性的专业的监测、调度管理及测试等,以保障蓄电池设备处于一个良好的状态,并在局站停电时蓄电池组能够进行正常的供电。跟市场上其他产品比,力维的蓄电池监测有哪些“特异功能”呢?

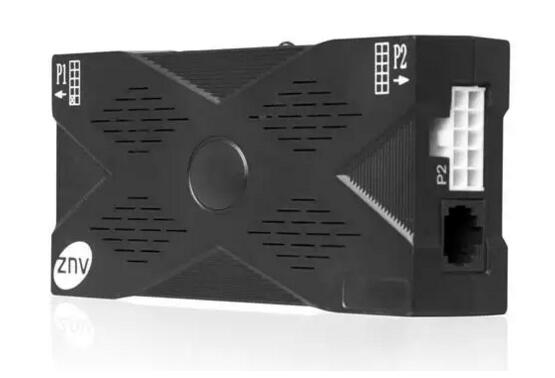

蓄电池管理单元BM30
与众不同的设计
ZNV中兴力维蓄电池管理单元BM30采用分散式架构,兼容链状和环状组网的S-BUS总线通讯方式。BM30是在HVBMU-1的基础上同时更改取电方式,不从蓄电池取电,直接通过总线从BM31取电,同时根据型号不同,还可测量4节2V、6V、12V单体的电压、温度、内阻,并具有均衡活化功能,分别可用于机房基站中开关电源、UPS、高压直流系统的2V、6V、12V蓄电池组单体监控的场景,适合场景更多,测量蓄电池类型更多,测量数据也更准确,同时也可自动检测落后单体、估算剩余容量等。
科学合理的系统架构

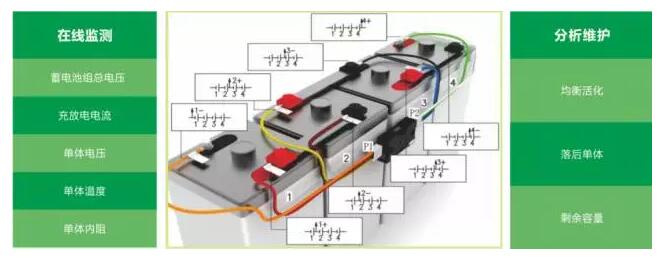

每个蓄电池监测单元BM30监控连续4节蓄电池单体内阻、电压及温度,其中BM30(2-12-2R)专门针对12V单体的-48V电源系统监控,多个监测单元BM30通过通讯线进行串接。在一条S-BUS总线上,每个蓄电池监测单元BM30都有唯一的ID,通信单元(BM31)可与BM30逐一通讯,以广播加轮询方式获取BM30所采集的数据,最终所有蓄电池的数据进行汇聚到监控单元,监控单元再将数据上送到上层网管进行业务处理及功能展现。
蓄电池监控系统结构图
及时监测与告警

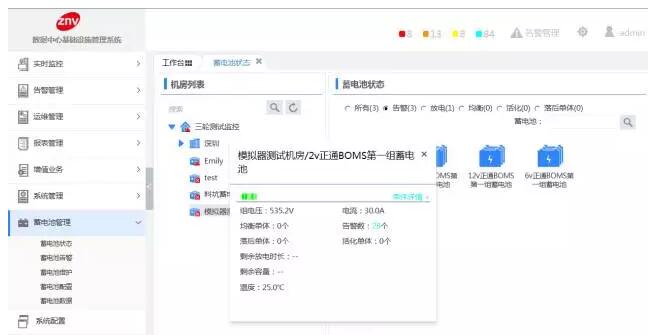

中兴力维针对这套解决方案同时搭建了系统管理平台,完善的蓄电池管理模块,帮助用户实现对蓄电池组全生命周期的管理,不仅将蓄电池管理单元的采集数据进行分析,更可在平台直接看到每节蓄电池的状态和各种蓄电池告警,从而做出针对蓄电池管理的有效措施。
得天独厚的优势
除了降低对电池本身的影响、均衡活化功能从而延长电池寿命的特点外,本套蓄电池管理解决方案还有以下特点:
1、支持环状和链式组网,避免单点故障引起的通信中断,同时短距离走线,信号衰减小,提高了数据抗干扰能力;
2、功能部署灵活,基本功能为蓄电池单体电压监测,电池温度、电池内阻的监测功能可以选配,以满足各个等级的电池管理需求;
3、工程可实施性较高,由于蓄电池监测单元就近安装,需要大量接线的信号线可短距离走线,工程实施相对简单,部署灵活方便,设计更为合理;
4、蓄电池监测单元的数量可以灵活设置,因此可以适用于各种单体数量的蓄电池组,完全适用于开关电源、UPS、高压直流设备等各种类型的蓄电池的监控管理。
杭州萧山阿里IDC中心都点赞了

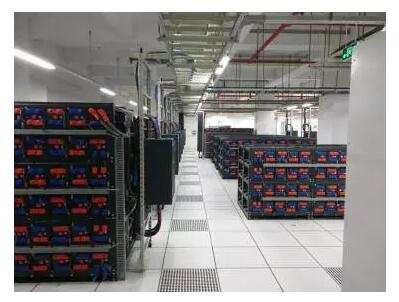

该项目采用了力维的IDC综合管理系统,主要对动力设备、环境设备、楼宇自控、视频进行监控,并提供蓄电池监测、能耗监测、业务报表等综合管理服务。其中动力设备包括366台智能电表、184台机房专用空调、180台列头柜、304台配电柜;监控蓄电池17856节,蓄电池管理单元BM304464台,监控蓄电池组总电压、容量、充放电电流以及单体电压、温度、内阻;视频监控前端共330台高清摄像机,整体管理监测效果获得了用户的充分认可和肯定。
