万佳安HD-SDI银行高清监控系统特点浅析

　　银行位于城市的各个角落，属于国家的重点安全防范单位，它具有规模多样、重要设施繁多、出入人员复杂、管理涉及领域广等特点。它作为当今社会货币的主要流通场所、国家经济运作的重要环节，以其独特的功能和先进的技术广泛服务于国内各行业中，因此，提高银行系统的科学管理和安全防范能力显得尤为重要。

　　金融系统分布较广，部门较多所以要求新一代监控系统分为分行、支行、储蓄点和分理处三级网络管理模式，以分行作为整个系统的网络中枢，支行为二级网络结点，储蓄点和分理处为三级网络结点，建立一个安全、高效、先进的远程网络监控体系。

　　银行监控系统主要分为三大类：柜员制柜台、ATM等自助设备、保安型监控等对象。主要要求是：能够对监控点视频、音频进行采集、硬盘录像存储 (存储时间有具体要求)，并且要具有远程联网通讯功能。

　　对于银行金库门口、钞票清点等一些重要的地点，需要对其进行完全的监控，将发生的所有情况进行纪录，保障银行的财物安全，并对工作人员进行有效的监督,同时在意外事件发生时，可以有效的保存现场情况的纪录。

　　为进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的商业与生活环境，并根据各种不同银行的需要，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。

　　一、方案的特点

　　本方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。其具有以下原则：

　　1、先进性与适用性

　　系统的技术性能和质量指标应达到国际领先水平;同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。

　　2、经济性与实用性

　　充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。

　　3、可靠性与安全性

　　系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。

　　4、开放性

　　以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。

　　5、可扩充性

　　系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。

　　6、追求最优化的系统设备配置

　　在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。

　　7、保留足够的扩展容量

　　该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点;系统中还保留与其他计算机或自动化系统连接的接口;也尽量考虑未来科学的发展和新技术的应用。

　　8、提高监管力度与综合管理水平

　　本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员;另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。

　　二、系统的主要功能

　　本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目闭路电视监控。

　　1、系统具有以下功能：

　　CCTV主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。

　　1)对视频信号进行时序、定点切换、编程。

　　2)察看和记录图像，应有字符区分并作时间(年、月、日)的显示。

　　3)接收电梯层楼叠加信号。

　　4)实现同步切换：电源同步或外同步。

　　5)接收安全防范系统中各子系统信号，根据需要实现控制联动或系统集成。

　　6)内外通信联系。

　　7)安保监视电视系统与安全报警系统联动时，应能自动切换、显示、记录报警部位的图像信号及报警时间。

　　8)电源控制

　　摄像机应由安保控制室引专线统一供电，并由安保控制室操作通、断。对离安保控制室较远的摄像机统一供电确有困难时也可就近解决，如果系统采用电源同步方式的，则必须与安保控制室为同相的可靠电源。

　　2、系统具有以下特点：

　　H.264压缩技术

　　H.264 视频编码标准是专为中高质量运动图像压缩所设计的低码率图像压缩标准。H.264 采用运动视频编码中常见的编码方法，将编码过程分为帧内编码和帧间编码两个部分。埃帧内用改进的DCT 变换并量化，在帧间采用1/2 象素运动矢量预测补偿技术，使运动补偿更加精确，量化后适用改进的变长编码表(VLC)地量化数据进行熵编码，得到最终的编码系数。

　　H.264标准压缩率较高，CIF格式全实时模式下单路占用带宽一般在几百左右，具体占用带宽视画面运动量多少而不同。缺点是画质相对差一些，占用带宽随画面运动的复杂度而大幅变化。

　　HD-SDI技术

　　HD- SDI是以<数字为骨,CCTV为形>的概念运行,也就是以遵循HD-SDI规范的数字信号在视频线/BNC接口上面传输未压缩的视频/音频以及控制/电源于一条视频线上,且安装方式与CCTV完全相同,对于代理/经销/工程商的部份不需要额外的学习成本以及投入如网络监控般的售后服务费用 /人力。

　　SDI接口是数字分量串行接口(serial digital interface)的首字母缩写。那么HD-SDI就是高清数字分量串行接口了。

　　按速率：标准清晰度SD-SDI、高清标准HD-SDI和3G-SDI，对应速率分别是270Mb/s、1.485Gb/s和2.97Gb/s。

　　总之，本闭路电视监控是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。

　　3、远程监控：

　　您在家中或在外出差;不管你身在何处，只要能连上INTENET网，就能实时监控您的工厂、办公室……等安装了本监控系统的场所。采用最新的视频流H.264技术，让您随身随地24都能监控自如。

　　三、解决方案

　　整个方案的结构和原来的模拟摄像机+DVR 的结构方式基本一致，主要更新设备则可达到高清监控的目。主要步骤有以下几点：

　　在营业厅大门入口处安装万佳安宽动态枪式摄像机WJA-CB-2160WD，用来监控进出的人流情况

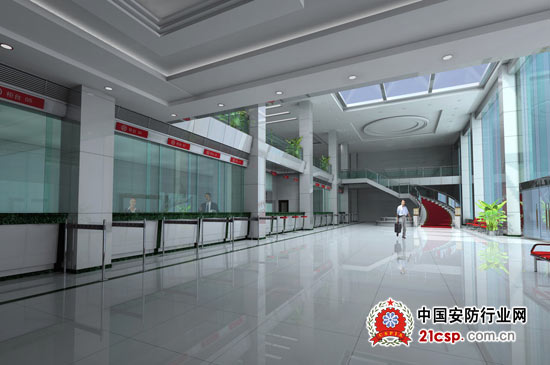

　　在银行营业厅室内及大堂附近安装万佳安高清晰半球摄像机WJA-CD-4360E2，实时监控整个大厅里的安全情况

　　在ATM机里面安装万佳安宽动态针孔摄像机WJA-PC-2030WD，可以逆光看清取款人的脸，以及预防突发安全情况

　　以上这些模拟产品后端都接入万佳安全D1硬盘录像机WJA-VR-7804/08/16,将全端的图像全部存储起来

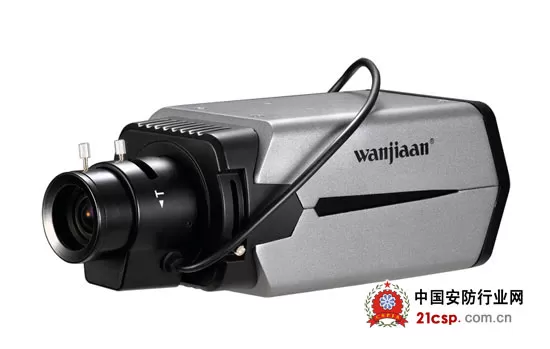

　　金库及营业窗口等重点区域我们安装万佳安130万高清HD-SDI枪式摄像机WJA-HDC-1813HA，确保监控的高清效果

　　我们将前端安装的高清HD-SDI摄像机接入后端的HD高清DVR WJA-HD-DVR9604，集中进行高清存储

　　最后用ICMS9000平台管理软件对所有的DVR进行集中管理，实现整个系统的级联

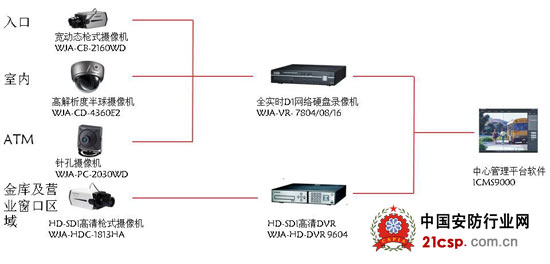

　　系统拓扑图

　　方案优点

　　实现整个营业点全面监控高清化，提升图像清晰度;

　　实现快速更换HD-SDI高清摄像机和HD-SDI DVR，改造方便，节省投资成本;

　　和原有的施工方案基本一致，不用另外提升施工人员的技能，节省施工成本;

　　和IP高清方案相比，不需要大量的网络管理人员进行IP维护，节省维护成本。

　　在计算机技术和网络通信技术不断发展的今天，犯罪分子作案的手段越来越呈现高科技化、高智能化趋势。针对银行的刑事案件明显呈上升趋势，恶性案件屡屡发生，内都作案、内外联合作案等日益增多。

　　传统的单一模式的模拟电视监控系统，无论是从监视手段、还是录像手段上来看已经远远落后于现代商业银行的安全保卫要求。从技术角度来看，新一代的基于数字处理的数字硬盘录像监控系统，已经在技术上全面领先于传统的模拟监控技术。这促使银行电视监控系统向智能化、网络
