SDI高清产品的行业应用

【安防在线 www.anfang.cn】　　以下我们将聚焦大范围道路交通及小区域金融银行两个重要行业，举例说明SDI高清产品在行业安全中如何建构系统应用。

交通行业应用

交通行业上是率先采用SDI数字高清产品的行业之一。以道路监控为例，其特点是日夜全天候使用、目标物速度变化差异明显、监控目标物细节多、长距离传输及大数量密布式建构等。正好适合SDI数字高清的产品应用。

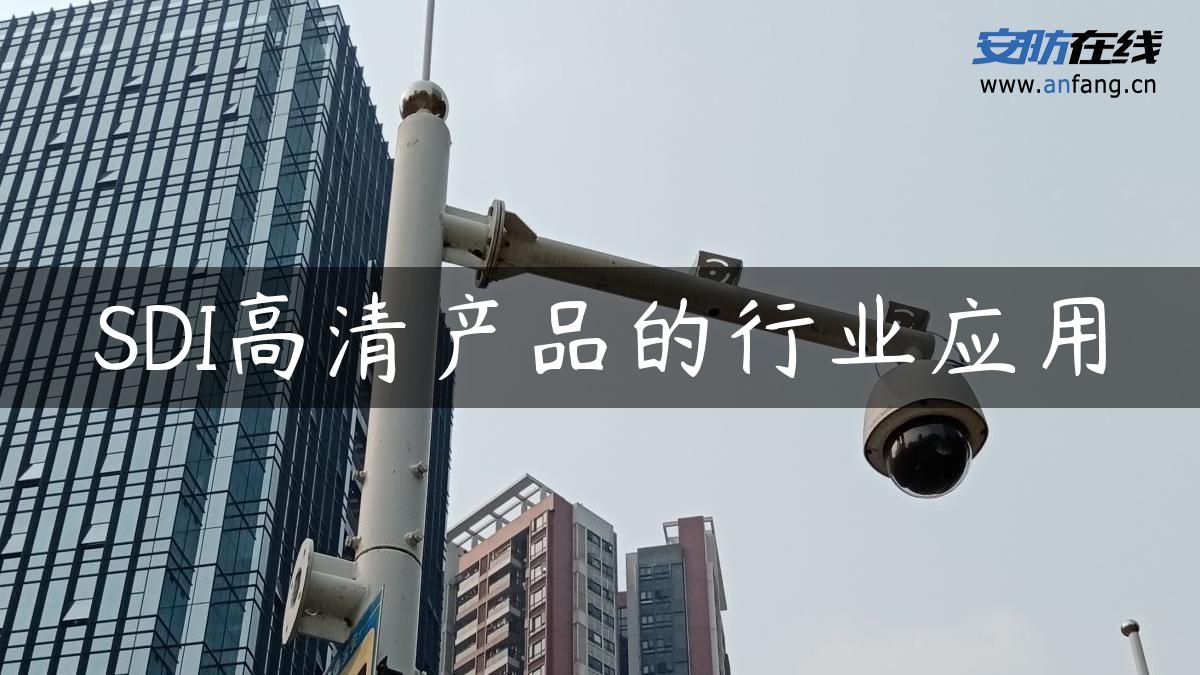

路侧摄像机前端

过去道路交通监控在路口的摄像机布建可能至少需要4~8组才能够满足路口监控影像的覆盖率，而采用SDI摄像机后，实际工程验证仅需原来50%的数量即可满足原有涵盖需求。此外在道路卡口部分，原本监控至少需要3组来监控车牌、车型及驾驶者影像，改采SDI高清摄像机后则如同采用IP百万像素摄像机一样，仅1组SDI高清摄像机即可完整监控车牌、车型及驾驶者，甚至可将卡口收费过程清晰纳入画面。更可贵SDI所提供的是实时无压缩影像，对于交通事件能提供无遗漏的过程记录，这可能是IP网络监控系统所无法做到的。

中段道路传输

过去高速公路以光端机为主要传输架构，而对现已有的IP网络监控而言，网络界面、网关交换机和光端机等是道路传输的主要构成。但不管今天所面临的是IP网络架构还是传统模拟光纤传输架构，在SDI的信号转换及SDI的光端机及SDI的影像服务器下，我们可在前端原IP架构下换上SDI摄像机加SDI转TCP/IP的SDIServer来换装原IP标清的SDI高清，转为网络监控，再进到IP光端机进行远距传输。也可以直接汰换IP光端机为SDI转Fiber发射与接收光端机，将SDI摄像机信号直接送到后端，解回实时的SDI信号再进入DVR或是矩阵系统及大屏幕上。这里所提的道路交通监控都采用光纤电缆传输方式，才是一个合理正确的SDI替换应用。

后端管理监控中心

过去网络监控或传统的矩阵系统上，监控信号都是一个一个的回传到监控中心，都可以采用堆栈架构来组成系统。即不管是模拟还是IP网络监控信号，都先在道路或高速公路的部分区段予以DVR或卫星矩阵(SatelliteMatrix)集中收集后，再选择部分回传还是全部回传架构。因此信号终端就可能是以DVR/NVR再加上网络交换机及网关来完成一个信号的回传。若为模拟则信号是由光端机出来后直接进入矩阵做影像与控制分配处理。这些架构采用已久，若应用SDI产品于后端，面临原系统为IP架构时，只要将通过IP光端机传回的影像原原本本的接在既有的网络路由上，完全不需要做任何的线路及结构改变，若要还原SDI信号则须加上有SDI信号还原的SDI服务器。如此将还原的SDI信号接上大屏或监视器就可完成一个较为完整的系统。但通过网络传输的SDI信号是否会有网络延时及解晰度是否会降低仍存在疑虑，同时对于传回HD-DVR再由监控平台以TCP/IP再收集的信号呈现是否能与原SDI无压缩无损耗相比也有所疑虑。但直接以SDI光端机传回的信号来做后端影像信号呈现处理及储存是较为有利的，也算是在道路监控上SDI系统上合理又较经济的应用。

金融行业应用

金融是比较清楚SDI数字高清产品规范用途的应用行业。以银行为例，银行营业厅场所具有日夜全天候使用、目标物集中特定地点、目标物细节多、区域内短距传输架构及无缝建构等特性，部分特定地点同样适合SDI数字高清产品的应用，以下从前中后端的架构来探讨如何在金融银行应用SDI数字高清监控。

银行内外摄像机前端

传统银行的摄像机布建上，必须在柜台区、金库、营业厅、出入口和ATM柜员机建立一个无缝连接的监控系统，柜台因为必须达到钞票进出及收付过程不遗漏，所以每个柜员头上至少都有一组的摄像机，特定区域的钞券进出最多的柜台则要2~4组摄像机来进行影像监控，再加上营业厅内等候区与出入口及银行外的区域，还不包括ATM柜员机，就有平均约30组的摄像机在银行内外进行不断的影像监控录像。

但若采用SDI摄像机，实际工程验证，原来柜台上的摄像机数量大概可减少33%，营业厅则可减少50%的摄像机数量。不但可以满足原有涵盖需求，同时人员脸部及穿着等细节、柜台柜员的内部动作、钞券在柜面上的来去、数钞动作的细节、钞票面额等细微部分都可在SDI的高清实时下得以100%掌握。另外过去经常发生在银行外部的意外事件中人员的脸部、身型和银行外车辆的车牌、车型及驾驶人影像，在改采SDI高清摄像机后都可达到傲视IP百万画素摄像机的效果。因为银行区域性环境中，前端并无绝对的必要采用IP网络摄像机，采用SDI摄像机反而可以达到真正高清无损失的影像质量。

中段行内传输

银行因属封闭环境及封闭传输架构，既可采用IP网络监控,也可采用同轴电缆传输的架构。过去金融银行大部分行内影像传输仍是以同轴缆架构为多，因此非常有利于SDI高清产品的应用，在缆线质量条件下更换为SDI，在成本上及工程施作上也可省去不少工作及费用，对整体系统改善而言，SDI的应用比IP网络监控要来得经济。至于在银行的联网要求规范下，我们可以在HD-DVR端架构下，以TCP/IP接驳上网进行远距联网监控。

后端银行监控

银行过去网络监控上主机都是以DVR为主，搭配储存的磁盘阵列，监控信号也都是一个一个的回传到DVR上，其中DVR担负着银行安全的核心工作。有了SDI的HD-DVR后，监控架构都还是以既有的方式来组成，完全不需要做任何的线路及结构改变，若要还原SDI信号，则加上SDI信号分配器，将SDI高清信号接上监看大屏或LCD监视器就可成为完整系统。但通过网络传输的SDIHD-DVR信号是否会有网络延时及解晰度降低，也仍存在疑虑;同时对于HD-DVR再传回网络远程的监控平台，其信号呈现也无法保证是否可以保持无压缩无损耗的图像，这与网络条件及质量有相当关系。对于银行而言，能获得现场端无延迟无损耗的录像，应该才是采用SDI数字高清系统最有力的动力。

结语

以上是针对SDI各种应用特性的说明及行业应用的举例说明，SDI数字高清的产品从整个监控应用上看已渐趋成熟稳定，虽仍有负面的看法，但基于客观立场，我们乐于见到安防系统的多样化发展，让用户及工程商有多样化的高清应用选择，也让设备厂商有更多研究发展的契机。
