摄像机这阵子来在技术上似乎很沉寂，红外一体机炒了那么久，卖的人卖的很高兴，吹的人也吹上天，用的人也骂翻天，反正也就这样不了了之，想写些东西，偏偏找不到题材， 还好最近各厂家的炒做题材移到了两个项目：“宽动态” “低照度”，所以赶紧写些东西，让大家有个初步的了解。先谈谈”宽动态”。
其实“宽动态” “低照度”，并不是新的技术或观念，这是摄像机长久来一直在追求的目标，可惜所有的重点还是捏在日本人手里，我们一样一样来分析:
宽动态摄像机:
所谓宽动态，就是把问题集中在解决逆光环境下所产生的问题。先借sdyanfeng的图来看
摄像机在逆光时，因为整体入光量太大(窗外光线太强了)，为避免过曝，快门速度会提高，这就导致背景(高亮度区)正常了，但主体(低亮度区)却曝光不足因此就黑掉了。

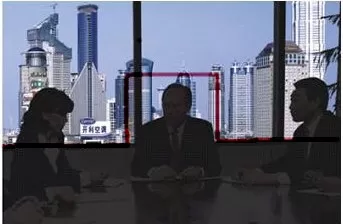

现象一：测光为整体测光，现在是高速快门。 主体曝光不足，背景曝光正确
但我们主要是要看到屋内的人，窗外的景色在监控上实在不重要，怎么解决这问题? 就是改变测光的区域! 在D.S.P 内有个功能，就是能够指定测光的范围，一般把他定在中间1/9 区块， 或是再加上下面1/3合起来成一个凸字型。
D.S.P以这区块来测光，因为这区块内光线较暗，所以快门速度就降下来了，导致这区块内曝光是正常的，但窗外就会过曝，如下图:

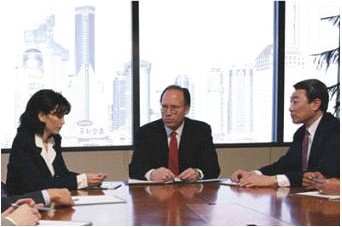

现象二：测光为区域测光，现在是低速快门， 主体曝光正确，背景过曝
说到这里，有人会说:”这不就是背光补偿嘛!”，对! 就是背光补偿，那跟宽动态有什么关系?

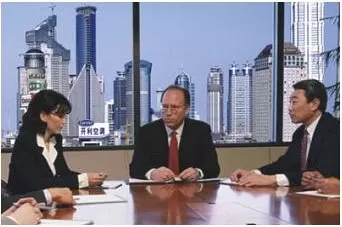

呵呵! 所谓宽动态，就是能够兼具上面两图的优点，把主体跟背景都能曝光正常。
就像下面这张图一样。
那要怎样才能达到这种效果呢?

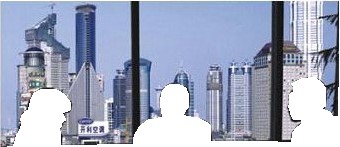

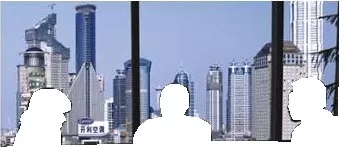

会电脑的人就知道了，如果你有一张高快门的，再一张低快门的，就能凑出来了，把高快门那张的背景剪下来。

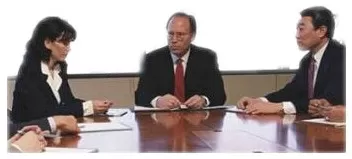

再把低快门那张的背景剪下来

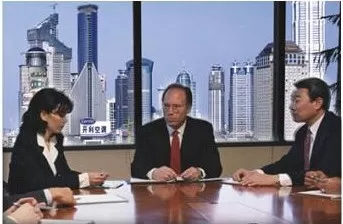

两张一加:
这不就搞定了!
当然，不能用鼠标一点一点来弄，来不及了，因此，得写个软件，自动去判别明暗程度，自动取要的图，自动加起来，最重要的，要每秒能处理25祯，再开颗 D.S.P，把软硬件包在一起，就成了” 宽动态D.S.P 了。
到这里，我们了解到:”宽动态影像必需有专用DSP，而且影像是”做”出来的!”
有了D.S.P， 问题又来了，那里去找来低快门及高快门各一张的图让它处理?
用两颗CCD? 一个高快门，一个低快门? 那不成! 怎么摆角度都不可能一样。
解决方法就是用一颗CCD，但是上面的每一点在单一时间内曝光两次，一次长曝光(低快门)，一次短曝光(高快门)，所以每一点都有两个数据输出，就叫”双输出CCD”，正因为每点有两个数据输出，总资料量就比一般CCD多了一倍，因此传输的速度得大上一倍才能把资料搬出来，所以又叫”双速CCD(Double Speed CCD)。
就这样了! 双输出CCD 扔出一个长曝光及短曝光的讯号给DSP， DSP去运算再加总， 所谓”宽动态摄像机”就出来了。
这种搞法是松下在10年前搞出来的，但搞出来后取名字就有问题了，”宽动态”(Wide Dynamic)这名词以前已经有人用过了，再用就不稀奇了，因此就改个名称叫”超动态”(Super-Dynamic)，简称SD。
上面讲过了，这种宽动态效果是做出来的，因此早期有些问题，例如无法实时处理(会有一些延迟)，在明暗交接处没法处理的很智慧(会有毛边)，影像不自然(“做”出来的) 等等…。经过不断改良，推出新DSP，就有所谓 SDII， SDIII，(就是第二代第三代啦!)，当然，都是松下的，它D.S.P又不外卖，所有的厂家只能干瞪眼了!
直到这几年，索尼推出所谓SS-2 D.S.P 及 Double Speed CCD，才有厂家能拿来搞一搞，不过索尼还是维持它一贯传统：D.S.P超难搞定!而且须用两颗DSP才能实现宽动态功能，还要加个菜单(O.S.D)，所以当然就卖的贵了，多付出那些钱，得到那些效果，值不值得就看人了。
因此，除了松下的”超动态”，现在市面上所谓”宽动态”CCD摄像机，几乎都是SONY SS-2方案， 而且要两颗DSP在上头的。
还有，因为CCD每点”总”曝光时间是固定的，所以得配自动光圈镜头才行。
说到这里，就不能不说PIXIM 方案了，在这论坛内PIXIM的介绍已经很多了，它是用颗C-MOS ，DSP内包了颗ARM9处理器来处理，从资料上看来，它是透过改变C-MOS上每一点的A.G.C 来达成这个效果(真实状况还待众高手来证实了)，因此早期的PIXIM一样有影像不自然的缺点(也是”做”出来的)，还有是C-MOS先天上照度较差，在低照时影像会无法实时(祯累积)，不过这几年来PIXIM不断在进步倒是真的， 因为在我们这儿，想搞PIXIM得先付笔权利金，由它提供全部方案，照着做就行了，挑战性太低了，到现在我还是没去搞 (实际上是舍不得那笔权利金，呵呵!)
所以，目前所谓宽动态机，基本上只有三种：松下SDIII ， 索尼SS-2方案及PIXIM C-MOS方案。
而前面那几张图，只是拿来讲解的示意图，在实际使用上并不是都能达到那效果，想把宽动态摄像机当万灵丹是不可能的，，多付出那些钱，得到那些效果，值不值得就看人了。
