采集卡在闭路监控系统中的应用

闭路电视监控系统主要是模拟式电视监控系统,英文简称CCTV。一典型的闭路监控系统主要由摄像机的部分、传输的部分、控制与记录部分以及显示部分四大块组成。

【安防在线 www.anfang.cn】
  闭路电视监控系统:是安全技术防范体系中的一个重要组成部分,是一种先进的、防范能力极强的综合系统,它可以通过遥控摄像机及其辅助设备(镜头、云台等)直接观看被监视场所的一切情况,可以把被监视场所的情况一目了然。同时,电视监控系统还可以与防盗报警系统等其它安全技术防范体系联动运行,使其防范能力更加强大。

  闭路电视监控系统主要是模拟式电视监控系统,英文简称CCTV。一典型的闭路监控系统主要由摄像机的部分、传输的部分、控制与记录部分以及显示部分四大块组成。

  摄像部分

  摄像部分是电视监控系统的前沿部分,是整个系统的“眼睛”。在被监视场所面积较大时,在摄像机上加装变焦距镜头,使摄像机所能观察的距离的更远、更清楚;还可把摄像机安装在电动云台上,可以使云台带动摄像机进行水平和垂直方向的转动,从而使摄像机能覆盖的角度更大。

  传输部分

  传输部分就是系统的图像信号通路。一般来说,传输部分单指的是传输的图像、声音信号。同时,由于需要有控制中心通过控制台对摄像机、镜头、云台等进行控制,因而在传输的系统中还包含有控制信号的传输。

  在传输方式上,近距离一般采用视频线传输,不超过一两公里的距离一般采用同轴电缆传输,更远的距离则可采用光纤传输。对于远距离传输,还需配备视频信号放大、图像信号的校正与补偿设备。

  控制与记录部分

  控制与记录部分负责对摄像机及其辅助部件(如镜头、云台)的控制,并对图像、声音信号的进行记录。硬盘录像机的技术发展得较完善,它不但可以记录图像和声音,而且还包含了画面分割切换、云台镜头控制等功能,基本上取代了以往使用的画面切换器、画面分割器、云台控制器、镜头控制器等产品。如果客户要求能对云台、镜头(特别是高速球)进行非常方便的控制,则可以加配控制键盘。

  显示部分

  显示部分一般由几台或多台监视器组成,液晶,等离子,DLP大屏等技术正逐步取代传统的CRT监视器。在摄像机数量不是很多,要求不是很高的情况下,一般是直接将监视器接在硬盘录像机上即可。如果摄像机数量很多,并要求多台监视器对画面进行复杂的切换显示,则须配备“矩阵”来实现。

采集卡在闭路监控系统中的应用

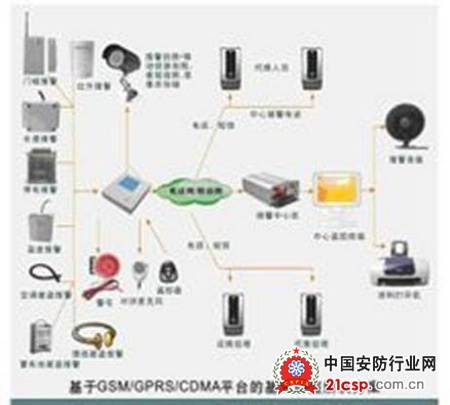

  基站防盗报警监控系统

  监控系统适用场所包括:政府机关、电力电信、监狱、军队、银行、金库、超市、商场、宾馆、小区、学校、办公楼、道路监控等。

  在监控系统中的“控制与记录”部分,需要用利用视频采集卡对前端摄像机拍摄的画面及声音进行采集与录制,然后保存到PC硬盘中,以方便以后进行监控画面的回放与编辑,圆刚公司研发的C968和C725型号的采集卡就是监控系统的最佳之选。由于一般监控系统都要同时使用多个摄像头进行监控,而C968金星多路标清采集卡是一款最多可同时采集8路标清信号的PCI-E采集卡,可以很方便的在同一个平台同时处理多个信号源,节省监控成本。圆刚C725金星标清采集卡让使用者能够透过其S端子、AV端子与立体声音源输入端录制来自多种影像设备的内容,并可将模拟内容数字化。C725金星标清采集卡支持 NTSC、PAL 和 SECAM 影像标准,能广泛采集多种类型的影像来源内容,是一款性价比极高的监控视频采集卡。

  产品介绍:

采集卡在闭路监控系统中的应用

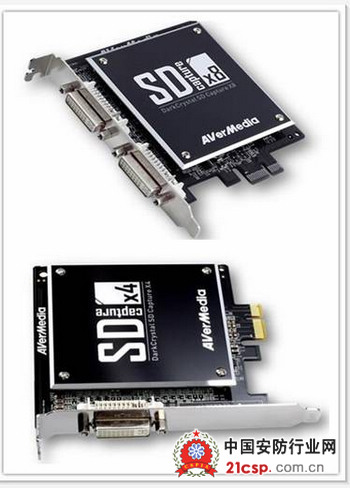

  C968金星多路标清采集卡X8/X4

  C968金星多路标清采集卡最多可同时采集8路标清信号的PCI-E采集卡。他可以通过复合信号和立体声音频,将PAL、NTSC 和SECAM 等模拟格式影像数字化,采集并另存为无压缩的25/30帧的AVI 格式或WMV格式档案。随附的软件开发工具包(SDK)提供常用功能,并兼容于Visual C++和 Visual Basic 等主流程序语言,能帮助开发者或系统整合商轻松且有效率地完成工作。

该文观点仅代表作者,本站仅提供信息存储空间服务,转载请注明出处。若需了解详细的安防行业方案,或有其它建议反馈,欢迎联系我们
