【提要】射频识别(RFID)技术是从20世纪80年代逐渐走向成熟的一种自动识别技术。射频识别是无线电识别的简称,即通过无线电波进行识别。射频识别应用电磁场,以非接触、无视觉、高可靠的方式传递特定识别信息,适合用于汽车防盗装置。
汽车防盗装置应具有无接触、工作距离大、精度高、信息收集处理快捷及较好的环境适应性等特点,以便加速信息的采集和处理。本文将介绍基于射频识别技术的汽车防盗装置的设计。这一系统克服了市场上使用的电池遥控装置的弱点,能够有效地达到汽车防盗的目的。
系统工作原理

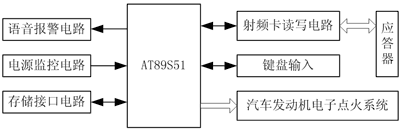

本文的创新之处是以射频识别RFID技术为基础,提出了汽车防盗装置的方案。该方案的基本原理是将汽车启动的机械钥匙与应答器相结合,即将小型应答器直接装入到钥匙把手内。当一个具有正确识别码的钥匙插入点火开关后,汽车才能用正确的方式进行启动。该装置能够提供输出信号控制点火系统,即使有人以破坏方式进入汽车内部,也不能通过配制钥匙启动汽车达到盗窃的目的。系统原理图如图1所示。
图1 系统原理框图
射频识别系统组成
一个典型的射频识别系统由两部分组成,应答器(又称电子标签、射频卡)和阅读器(又称读写器、读卡器),其基本组成如图2所示。应答器是信息的载体,应置于要识别的物体上或由个人携带;阅读器可以具有读或读/写功能,这取决于系统所用应答器的性能。

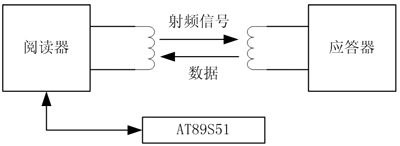

图2射频识别系统的组成
1应答器
应答器是射频识别系统真正的数据载体,由线圈(天线)和用于存储有关应用标识信息的存储器及微电子芯片组成。基于不同的应用,对应答器的体积、性能等的要求也各不相同。一般来说应答器的主要功能、特点有:具有信息存储、处理能力;可接收、发送无线信号,外围部件少,功耗低,能在低电压下工作;依据不同需要,具有无线、射频微波探测器、调制器、解调器、控制逻辑即存储器等部件;多种工作距离。
2阅读器
阅读器应能实现下述功能:向应答器提供射频能量;从应答器中读出数据或写入数据至应答器;完成数据信息处理,并实现应用操作;如果需要,应能和高层处理应用交互。

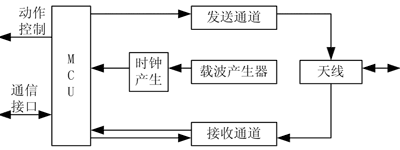

虽然因频率范围、通信协议、数据传输方法的不同,各种阅读器会有很大的区别,但是所有的阅读器在上述功能上是很相似的。阅读器的组成如图3所示。
图3
图3中各部分的功能如下。
发送通道:对载波信号进行功率放大;向应答器传送操作命令及写数据。
接收通道:接收应答器传送至阅读器的响应及数据。
载波产生器:采用晶体振荡器,产生所需频率的载波信号,并保证载波信号的频率稳定度。
时钟产生电路:通过分频器形成工作所需的各种时钟。
MCU:微控制器是读写器工作的核心,完成收发控制、向应答器发命令及写数据、数据读取与处理、与高层处理应用系统的通信等工作。
天线:与应答器形成耦合交连。
硬件电路设计
本系统中的硬件电路设计主要选择了射频识别基站芯片U2270B、单片机AT89S51、语音合成芯片ISD2560和双RS232发送/接收器MAX232等。
