智能住宅小区的视频监控系统剖析

一、商机，千载难逢

　　近年来我国城乡新建房屋建设达到20亿平方米，其中住宅建筑占到80%左右。也就是说，中国的房地产建设高潮主要是在住宅建设，而且主要是住宅小区建设。住宅智能化始于上世纪90年代中期，是一个近十年才发展起来新行业。中国目前的住宅小区建设，对智能化的主要功能需求是安防，投资占到小区智能化建设的80%左右，其内容包括公共安防和家居安防两大部分。内容主要是：入园识别、围栏周界防范、园区摄像监控、停车场管理、保安电子巡更、访客可视对讲、单元门禁管理、家居安防等。所以在中国，所谓的小区智能化建设，目前实际上主要就是安防企业的发展舞台。

　　二、挑战，无处不在

　　住宅小区是监控行业的主阵地，因此现在面临大量的老系统改造问题。以前大部分采用的是模拟监控系统，由摄像机和监视器构成一套监控系统。大一些的社区采用了矩阵作为中心端的主控设备。在这些地方涉及到如何利用老系统设备，节省工程造价，如何和老系统兼容，实现系统联动的问题。

　　对于新建住宅小区，目前市场上主要提供两种解决方案：一是基于硬盘录像机的半数字化解决方案。一是基于网络视频产品的网络化解决方案。基于硬盘录像机的解决方案难点在于需要在小区内进行大量的工程布线。小区住宅监控除了要完成视频监控之外，对报警需求也很强烈，因此在小区周围都要铺设大量的视频线、控制线、信号线。在线材类产品价格上涨的今天，对工程商来说并不是一个好消息。硬盘录像机属于典型的主控搭配若干个分控的网络应用模式，比较适合于小型的网络监控系统中，但在组建大型网络监控系统时不具备优势，很难实现多级网络级联。当前，计算机饱受病毒威胁之苦，硬盘录像机作为监控系统的核心一旦感染病毒，有可能导致整个系统瘫痪，监控、报警、录像等重要职能更是无从谈起。基于网络视频产品的技术方案也依然存在诸多挑战。目前市场上存在大量的网络视频产品，但部分产品稳定性不好、视频质量较差、对网络带宽占用率太高、上层软件功能过于简单，无法完成客户对图像质量、业务扩展、功能需求的满足。

　　三、敢问，路在何方

　　当前，智能住宅小区已经开始走向数字化、网络化、集成化、智能化的发展道路。住宅小区在解决了远程网络抄表、小区高速宽带、门禁视频语音对讲之后，安防监控已经开始成为小区智能化的重要标志。对于一个大型的智能住宅小区，监控系统已经不再仅仅是一个小范围内的完成音视频监控功能的系统了，它越来越多的需要集成报警、大型联网、辅助功能开发、与其他系统联动等项目的综合性系统。用户会要求实现远程小区监控、城市多级联网、小区设施管理、远程在线展示、110报警联动等多种功能。

　　作为第三代监控系统的代表DD网络视频监控产品实现了视频处理芯片技术与视频压缩算法的完美结合。同时由于采用了嵌入式系统架构，彻底解决了PC式设备的病毒、死机等问题。嵌入式设备外型小，成本低廉，更适合在大型分布式结构的系统中应用。另外，视频压缩算法技术也取得了长足进步。从早期国外流行的MJPEG强调单帧数据完整的压缩算法，到MPEG4、H.264，中国监控行业选择了一条符合中国市场特色的技术标准DD强调网络传输效率，强调低带宽下的网络传输。这更符合中国的网络状况和客户对图像实时性的要求。基于以上两点，网络视频服务器以及由此技术衍生出来的网络摄像机、网络一体球成为新监控时代的主流产品。

　　基于网络视频产品的大型应用软件的开发和应用，也为工程商满足客户越来越多的功能需求和庞大的系统架设提供可能。当前，数据库技术、网页设计技术、网络传输技术、门禁技术、对讲技术、远程控制技术，甚至在一些高档小区还引进了指纹识别技术、人脸识别技术，这些技术被整合进大型网络监控平台，满足了当前智能化住宅小区的发展水平。

四、举例，抛砖引玉

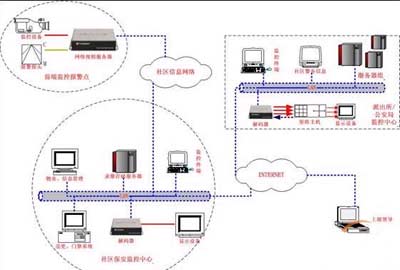

　　在智能小区领域存在“总线式”、“网络式”两种解决思路。天地伟业智能住宅小区视频监控系统顺应当前网络化的发展潮流，充分利用小区建设的网络资源，专著于网络视频、控制、联网、存储、扩展应用的一体化解决方案。该系统设计如下：在监控前端，由网络视频服务器将视频信号、音频信号、控制信号通过数字化编码经过小区网络传输到监控中心。在监控中心设置管理服务器，负责视频监控、门禁管理、小区巡更的管理。设置逆向解码设备，可以将网络信号还原为模拟的视频信号，管理员可以通过监视器查看小区各地方的情况。另外，为了将来与平安城市系统兼容，系统还将设置代理服务器和远程用户进行联动，为公安系统提供代理转发。系统拓扑图如下。

　　天地伟业智能住宅小区视频监控系统整合了多种设备资源，提供了丰富的功能接口和人性化的操作界面，该系统重点解决了住宅小区建设中，工程商关心的几个问题：

1、支持更多前端设备，方便老系统改造升级。

　　作为监控系统的前端，可以采用网络视频服务器、网络一体球、网络摄像机等多种产品。网络视频服务器可以用于旧系统改造，利用原有的摄像机系统。网络一体球可在小区广场、出入口附近进行动点监控，省去工程布线。网络摄像机，包括支持红外的网络摄像机可以用于楼道、停车场、仓库等地的监控。同时网络摄像机还具有一路视频输出功能，可以给老系统提供视频源。

　　2、嵌入式系统设计，系统运行稳定。

　　设备采用DSP芯片技术，运行经过剪裁的LINUX操作系统，具有抗病毒能力，支持本地USB
存储。对于大型网络监控系统，可以实现前端直接向IPSAN等设备进行存储。采用H.264编码技术，对带宽占用更低，视频更流畅，更符合当前住宅小区对监控实时性，对带宽节省的需求。+

　　3、支持多系统集成，满足用户更多需求。

　　天地伟业智能住宅小区视频监控系统集成了门禁控制、在线巡更等功能，可以实现刷卡联动抓拍、刷卡联动录像、非法卡刷卡报警等多种功能。可在小区重点区域、周界设置红外对射、电子护栏，在重点门区、仓库设置报警探测器等报警器材，通过网络视频产品的报警接口接入到整个监控平台中。同时也可以通过网络视频服务器的透明通道来实现园区自动喷淋系统、灯光控制系统以及温湿度传感系统等的远程应用和控制。

　　4、电子地图系统，方便实用。

　　用户可以在天地伟业智能住宅小区视频监控系统平台软件中自主编辑小区地图，标志监控点、报警点、控制点、巡更点的位置。实现报警时快速响应，操作时快速定位。

　　5，模块化设计，便于系统扩容升级。

　　天地伟业智能住宅小区视频监控系统充分考虑了系统扩容升级带来的问题，设计了独立的数据模块，系统扩容不会影响到原有的数据库资料。每一个小区都会有一个区域ID作为标识，数据访问可以通过区域ID来唯一访问该小区的监控资源。同时每个区域设置代理转发服务，该服务可以为远程用户提供系统级联功能，使得各个模块可以相对独立工作。

　　6、分组管理，简化了大系统管理的复杂度。

　　系统设计了用户组和设备组两个概念，用于对人和设备进行分组。同时在各个组之间进行权限映射管理。使得一个大的系统被划分为若干个小的系统，各系统自行管理，采取谁管理谁负责的原则，同时系统操作日志，也可以记录什么时间什么人对系统进行了哪些操作，实现了系统的条约化管理和简单化操作。

　　五、结语

　　小区监控系统从模拟时代走向了数字化、网络化、集成化、智能化的发展道路。在以视频监控为核心的业务模块中，必将越来越多的集成最新的前沿科技，包括行为识别技术，主动防御技术等。天地伟业公司也将在自己音视频专业领域继续深入行业应用，集成更多实用功能，满足客户的多方面需求。
