低成本快速视频监控及系统应用案例

    视频监控是一种远距离实时的可视监控系统，通过电子眼对监控现场状况的视频采集，远端实时（低延时）获取监控现场的信息。传统的视频监控被广泛应用在科研、勘探、交通、医疗等方面。视频监控的主要目的是通过机械监控来达到对人员财产的保护。我国每年投入巨额资金在视频监控系统。随着技术的不断发展，虽然传统的视频监控系统也有了长足的进步，但系统本身的特点却难以摆脱建设成本高、建设周期长的困难。这些障碍进一步制约了视频监控系统在应用面上向更多的领域发展，特别是具有经济效应的民用领域。

    1.视频监控系统的组成

    视频监控系统由摄像头、编码器、传输设备、显示器组成。传统系统有如下特点。

    ●图像信号：模拟为主，后期部分采用了MPEG编码，速率多样。

    ●图像质量：清晰度一般或较高。

    ●网络特性：分散设局，难以形成网络。

    ●交换特性：没有程控交换，采用空分连接。

    ●存储特性：模拟方式录像。

    ●控制特性：以固定方向为主，后期有部分控制功能。

    ●信道来源：专网或租用专线。

    ●部署速度：固定位置部署，部署周期长，速度慢。

    传统视频监控系统的局限性。

    ●监视功能：功能单一，只对主要节点进行监视。

    ●控制功能：偶尔采用，采用时实施难度大。

    ●应用范围：使用范围窄，针对单个企业建设，使用者少。

    ●信息利用率：信息利用单一，利用率低，难于共享。

    ●网络体制：多种网络体制和技术存在于网络中。

    ●网络规模：单独建设网络，规模较小，网络成分级结构。

    ●建设投入：投入大，维护成本高。

    2.无线视频监控系统

    采用无线网络作为视频监控系统的网络传输系统，具有如下特点。

    ●图像信号：数字为主，采用MPEG、H.264或者AVS。

    ●图像质量：根据需要部署和升级高清晰度或低清晰度图像。

    ●网络特性：省局、市局、分局、汇接局（民网），全程全网。

    ●交换特性：流媒体IP包交换。

    ●存储特性：根据需求选择不同等级速率进行数字存储。

    ●控制特性：授权用户随时随地接入控制。

    ●信道来源：专网、租用专线、拨号接入、无线接入。

    采用3G无线网络作传输的视频监控系统具有如下优点。

    ●监视功能：功能多样，可对不同现场进行监视。

    ●控制功能：随时随地接入控制。

    ●应用范围：使用广泛，专网和公网授权用户按需使用。

    ●信息利用率：可以为专网和公网用户使用，可以深加工到每分价值。

    ●网络体制：网络体制统一，技术适应面广。

    ●网络规模：政府和企业的监控网络可以有机结合，形成全程全网。

    ●建设投入：投入效率高，可以在专网和公网使用中寻求投资平衡。

    3.无线视频监控系统应用案例

    （1）经济的家庭监控系统

    3G技术的发展为视频监控系统走入家庭提供了机遇。采用低成本的家庭视频摄像头终端，通过3G无线网络，向在外办公的用户手持终端传输实时的视频信号。

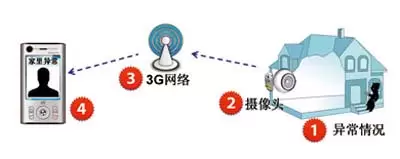

    家庭监控系统与以往的专用视频监控系统不同，专用视频监控系统长期采集视频信号进行不间断的监控。而家庭监控系统由于成本和实际应用的不同，无需长期不间断监控，只在发生意外时采取短时间的监控、拍照，并协助用户报警。家庭视频监控系统工作原理如图所示。

    家庭监控系统流程：

    1.家里的摄像头对准门口等地方，当门口有异常情况时，摄像头监控系统被物理启动；

    2.摄像头启动后，类似于主叫，呼叫户主；

    3.无线网络将摄像头的视频呼叫转发给户主的手机；

    4.用户在收到视频呼叫时，接通手机，可实时观看家里的情况，并通过手机控制摄像头的方向。当确认是异常情况后，可以立刻报警。

    家庭监控系统投入低廉，仅仅需要用户购买摄像监控端即可。摄像监控端采用视频检测系统，在用户外出时打开系统。

    （2）快速低成本的远端道路监控系统

    无线监控系统的另一个用处是利用无线的特点，在偏远地方或者难以铺设有线线路的地方建设无线监控端。由于此类地方话务量并不大，因此可以长期占用无线带宽来进行视频监控，投入成本低，并且降低了有线设备损坏、被盗的风险。

    （3）可回收的灾情监控系统

    遇到灾情时，可以建设无线监控端。无线监控系统建设快，可以受升降系统控制，避免了有线系统线缆长度、缠绕打结的限制。并且灾情过后，系统可以回收。

    4.中兴无线视频监控系统解决方案

    利用当前的3G网络TD-SCDMA，中兴通讯为运营商提供无线监控系统端到端的解决方案，包括从可控制摄像头、TD无线网络、核心网、业务平台等一系列产品以及固网和移动网络结合的解决方案。采用TD-SCDMA作为无线监控系统网络的优势如下：

    （1）充分利用3GTD-SCDMA网络资源，发挥3G技术业务丰富的特点，为运营商寻求更大的投资回报；

    （2）帮助用户享用更多的3G业务，特别是家庭安全业务；

    （3）帮助监控系统向更广阔的地域发展，有助于公共安全、交通事业发展；

    （4）建设更加安全的公共、交通监控系统，降低设备、线路被盗、破坏、反监控、信号窃取的风险，特别是TD技术的重要环节均掌握在中国厂商手里，有利于国家安全；

    （5）无线监控系统成本投入低，节省了国家大量资源，并且民用和公用结合，提高了网络资源利用率，使网络投资有了新的利益点。

    随着监控技术、图像处理技术、通讯技术的发展，监控系统也会向纵深发展，今后的无线监控系统将会更加智能地结合多种技术，使得视频监控更加及时。并伴随运动检测、模式识别、人脸识别技术的发展，无线监控系统也会不断降低无效视频警报，为国家、国民的安全提供更加低成本、有效的监控手段。
