自制便携式防盗报警器

小安 • • 资讯 • 阅读 106

本文介绍的报警器待机电流仅有41μA，适宜用干电池作电源。该报警器设有开机延时电路及主人识别电路，若窃贼开门行窃，它立即发出抓小偷啊–的报警声。


　　本文介绍的报警器待机电流仅有41μA，适宜用干电池作电源。该报警器设有开机延时电路及主人识别电路，若窃贼开门行窃，它立即发出抓小偷啊–的报警声。

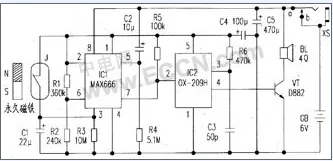

　　电路原理如图。IC1(MAX666)是美国MAXIM公司生产的微功耗、多用途CMOS线性稳压集成电路，其内部设置有微功耗低压差可控稳压器，1.30V精密基准电压源及微功耗CMOS电压比较器。本电路中，IC1内部可控稳压器与R1、R2等组成3.25V稳压电源供语音集成电路IC2等使用；IC1内部电压比较器与R3、C1组成延时控制电路。

　　耳机插座XS为电源开关，主人只要拔下插于XS内的耳机插头，报警器便可处于微功耗守候状态。此时，常闭式干簧管J内部的两簧片因靠近固定于门框(或窗框)上的永久磁铁而自动断开，IC1③脚电压为0V，其⑦脚输出为低电平，IC2触发端②脚无触发信号，故报警电路不工作。

　　窃贼开门，干簧管内部的两簧片因远离磁铁而自动闭合，使IC1的③脚电压大干1.3V，其⑦脚输出变为高电平，IC2获得触发信号开始工作，其输出端④脚输出的电信号经三极管VT放大后驱动扬声器BL不停地发出抓小偷啊–的报警声。由于电容C1的存在，即使窃贼将房门关上，报警声亦不会立即停止(当R3和C1采用图示数值时，大约240秒后报警声才会停止)。若是主人外出归来，只要将其随身携带的耳机插头插入XS内，再去开门，报警器便不会报警。


自制便携式防盗报警器



　　电路中，IC1关断控制端⑤脚与R4、C2组成延时90秒的开机延时电路。主人可利用这段时间从容地锁门。


自制便携式防盗报警器
