谈平安城市建设中的监控管理技术平台构建

根据《中共上海市委办公厅、上海市人民政府办公厅转发(市综治委2007年上海平安建设实事项目安排的意见)的通知》的精神,上海平安城市的建设已进入实质性阶段。目前,城市的主要部位和重点街区都已不同程度地安装了监控探头,但是各部门的监控信息没有有效统一联网,城市安防系统的建设还存在着重复建设和资源浪费等问题。

    一、城市安防监控管理系统的新趋势

    根据《中共上海市委办公厅、上海市人民政府办公厅转发(市综治委2007年上海平安建设实事项目安排的意见)的通知》的精神,上海平安城市的建设已进入实质性阶段。目前,城市的主要部位和重点街区都已不同程度地安装了监控探头,但是各部门的监控信息没有有效统一联网,城市安防系统的建设还存在着重复建设和资源浪费等问题。下一步对城市安防系统进行统一联网和资源整合将是发展方向。从城市安防系统的市场及技术发展来看,各种监控管理系统软件还存在一定的局限性,主要表现在:(1)由于各种设备(工控式DVR、嵌入式DVR、视频服务器、IP网络摄像机等)提供的开发包千差万别,因此要提供对多种设备的兼容,需要进行选择性地定制。(2)虽然具有将监控、报警、门禁等多种系统集成在一起的能力,但由于这些系统五花八门,加之有些通讯协议不公开,因此,集成的方式方法也很难千篇一律。

    随着第三代宽带网络视频监控系统的问世,形形色色的城市监控中心远程管理系统呼之欲出,上海博超科技有限公司推出的城市安防系统监控中心综合管理平台系统(SCMS8000C)是其中比较有代表性的一套技术方案。它是以网络为依托,以数字视频的压缩、传输、存储和播放为核心,以智能实用的图像分析、集中管理控制为特色,以支持多种板卡、兼容多种设备(如工控式DVR、嵌入式DVR、视频服务器、IP网络摄像机等)、整合多种系统(报警系统、门禁系统等)为目标,形成一个功能完善的综合管理平台。因此,集成化已成了安防产业的潮流和发展趋势,集成化管理平台作为一个独立的个体,可以有效实现各子系统间的智能联动和综合管理,越来越受到各界的重视,其技术和市场的发展,已开始初露锋芒。

    要在城市安防系统中真正实现智能化、综合性、远程化的管理,必须借助于一个功能强大的监控中心综合管理平台系统。当然,监控中心管理平台的构建还需要用户和开发商共同努力,相信在技术进步的强大推动下和市场的召唤下,该系统必将日趋完善,走向成熟。

    二、城市安防监控管理系统的技术架构

    在网络化的今天,单独分散的监控主机虽然经过分控可以进行远程监看,远程录像资料调阅,远程的一些色彩、对比度、亮度的调整,但还是不能对前端的监控主机的一些重要的情况进行灵活设置和管理,特别是在跨网关的情况下,普通的分控软件很难做到一套系统总揽前端不同地点不同主机上的图像。监控中心管理平台以网络为依托,不仅具有分控软件的功能,而且还能对网络可以到达的任何地方的监控目标进行集中的管理和控制。采用一体化的集成手段,把整个网络中的各子系统、各个设备、功能和信息集成为一个相互关联、完整和协调的综合网络系统,并通过该平台把这些分散、复杂而庞大的各类设备和系统进行充分的信息、资源、任务共享,从而方便地在统一的界面上实现对各子系统全局的监视、控制和管理。这样不仅有效地控制和降低管理营运成本,而且可以提高管理的效率和综合服务能力以及对突发事件的控制和处理能力,达到高效、经济、节能、协调运行状态。

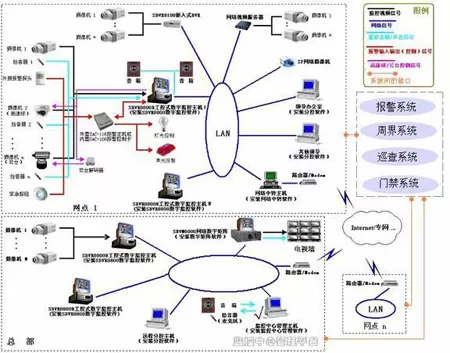

   城市安防监控中心管理平台架构图


谈平安城市建设中的监控管理技术平台构建

    总之,新一代城市安防监控中心综合管理平台系统具有以下几个鲜明的技术特点:


    总之,新一代城市安防监控中心综合管理平台系统具有以下几个鲜明的技术特点:


    跨网关视频路由器:
    不仅可以管理本网络(LAN)内的主机,还可以通过网络中转主机或端口映射管理其它网段(Internet)的主机;不仅支持动态IP网络环境下的自动连接,而且具备ADSL自动拨号功能。

    支持多板卡:
    工控式DVR可以支持多种板卡,比如海康、汉邦、图敏和金鹏等几种主流的板卡。

    兼容多设备:
    不仅支持工控式DVR,还支持各种嵌入式DVR、视频服务器、IP网络摄像机等。

    集成多系统:
    不仅集成数字视频监控系统,还可以整合报警系统、门禁系统、电子巡查系统、周界系统等。各系统间的接口可能有多种实现方式,比如,可能用到的接口设备包括串口转换模块、网络路由器、单元集中器等。



    三、城市安防监控管理平台系统的基本功能

    以上海博超科技有限公司推出的城市安防监控中心综合管理平台系统(SCMS8000C)为例,其在管理平台上实现了如下功能:

    网络流媒体转发的功能
    具有分控软件的远程实时监看、网络回放、远程录像回放、图片抓拍及浏览功能,并可对抓拍下来的图片并进行图像处理(缩略图显示、放大、缩小、文字编辑(添加、删除、修改)、亮度调节、对比度调节、锐化、平滑、图像增强、转化成灰度图、数字水印加密等),并可对处理后的图像存盘、打印。还可以实现多路同时回放。

    多级电子地图导航功能

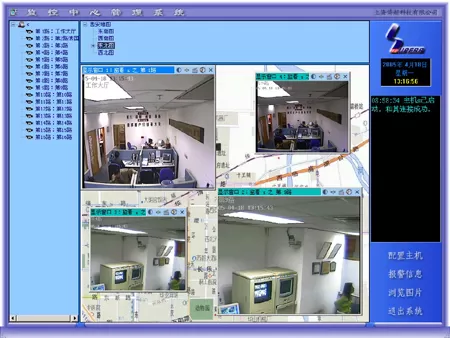

    多级电子地图,任意级电子地图显示。可在电子地图上设置摄像机、报警点、门禁、巡更点、联动开关等,可以通过地图直观地显示出各种设备的状态,并对其进行直接控制。通过多级分层的电子地图导航、点播的方式可直接调看各网点的图像,实现电子地图、主机、报警的互动。可以实现一点对多点、多点对多点的监控管理。同一台管理主机连接远端的无数台DVR主机,通过菜单方式可以方便灵活地选择对网络可以到达的无数台DVR主机进行监看等操作。报警发生时可以联动任意的摄像机在电子地图上显示并弹出实时监看画面,通过热点识别便于快速查找报警点并进行相应处理,通过报警点闪烁可以辅助查找报警详细地点。以下是博超“监控中心管理平台”(SCMS)的系统示意图。


谈平安城市建设中的监控管理技术平台构建

博超SCMS8000C 城市安防监控中心管理平台系统


    在线设置、远程控制管理功能
    可以对远端的摄像机云台进行云台控制,以及对DVR主机的参数设置,比如动态检测、图像质量、录像工作时间表等等。可以通过控制前端DVR 主机来对门禁系统、灯光、空调、报警探头等进行远程联动和控制。

    远程画面调节功能
    可以调节已连接的任一路图像的亮度、对比度、饱和度和色调,调节结果对相应的DVR主机的相应通道起作用。

    报警管理功能
    可接收前端DVR主机上传的报警信息(包括模拟报警信号和视频信号),自动连接显示报警通道的图像,并以文字、声音等形式报警。可以在管理主机中录制报警图像。可以对任一台DVR监控主机进行报警的布防撤防设置。

    双向对讲功能
    可以对网络可以到达的范围内的任意一台DVR主机进行实时双向语音对讲。并且系统具有自动语音提示的通话排队功能

    实时监听功能
    可以对网络可以到达的范围内的任意一台DVR主机进行实时声音监听。

    在线巡检功能
    可以自动监视各DVR监控主机的工作状态,一旦发现某主机工作不正常,如死机等,即以明显方式(文字、声音等)向监控中心报告,为远程集中监控提高了智能化的安全保障。

    远程升级功能
    可对各DVR监控主机进行远程升级,升级后可重启。

    远程下载功能
    可以下载远程DVR监控主机上的有关资料。

    多设备兼容功能
    可以实现与多种设备(如工控式DVR、嵌入式DVR、视频服务器、IP网络摄像机等)的连接。

    多系统整合功能
    可以将报警系统、门禁系统、电子巡查系统、周界系统等整合进数字视频监控系统,形成一个统一的网络化集成的综合安防管理平台。

    四、城市安防系统中的远程对讲通话系统

    实现远程双向对讲是城市监控中心管理平台的一个重要功能。特别适合监狱或看守所的监室管理或审讯管理,也适合自助银行双向对讲通话管理,通过远程监视和通话系统,一方面可以保证自助银行在无人值守时,发现无关人员滞留、发生暴力破坏金融设备等情况下,可以通过声音对讲起到警示作用,另一方面也可以实现在监控中心随时监听前端DVR主机现场的声音,并随时与前端DVR主机进行双向对讲。

  &nb

谈平安城市建设中的监控管理技术平台构建
