某危化品码头无线监控系统的建设

　　用户背景

　　某地目前共有4个码头，其中3个是具有专业资质的危化品码头，基本都建在生产厂区，主要承接该集团内部的物流任务，尚没有面向社会经营。三个危化品码头的装卸业务基本都是通过管道输送，甲醇或硝酸先从生产车间输至码头库区再送至专用船舶。

　　在该危化品码头的一角已经架设着一台电子监控器。这由泸州航务局安装，海事部门和公司管理部门可通过其监控码头作业。公司为了更好地防治安全事故，将在码头自行安装一套监控系统，对现场操作和航道、船只等做更有效的管理。

　　用户需求

　　为了满足对现场操作和航道、船只等做更有效的管理，决定在3个危险品码头安装监控系统。要求1、3、4号码头进行全方位的有效电视监控，在港务中心能够对3个危化品码头的装卸作业进行全面监控，其中4号码头为易燃易爆的乙醇装卸专用码头；

　　要求能够对平时航道、码头的运行情况进行监视；

　　要求能够在汛期对水位等进行进行监控；

　　技术方案

　　我公司合作伙伴在接到该用户需求后，联系我公司为其提供解决方案和实施。我公司在拥有多个无线监控项目成功实施的基础上，派出工程技术人员进行现场勘察测试，本着可靠性、稳定性、先进性、适应性、开放性、安全性和可扩充性的原则下，结合港务方面的实际需求，经过多次的选型和论证，采用美国网件公司的无线产品和广州XX公司的网络摄象机来建设危化品码头的无线监控项目。

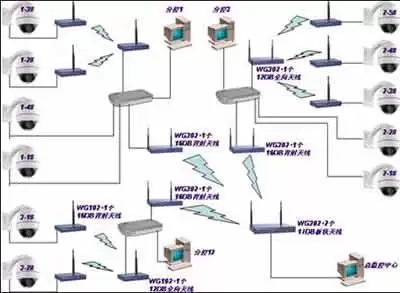

　　在1号码头设计安装4台摄象机，其中2个点无法布线，拟采用无线进行传输。1-1#、1-4#摄象机通过网线直接连接到1号码头值班室，1-2#、1-3#摄象机各安装一台WG102+16DB背射天线传输到1#号码头值班室，在值班室安装WG102+12DB全向天线连接1-2#、1-3#摄象机所安装的WG102，通过非准确测试，1-2#摄象机距离值班室150米左右，1-3#摄象机距离值班室500米左右。

    在3号码头设计安装5台摄象机，其中3个点无法布线，拟采用无线进行传输。2-1#、2-2#摄象机通过网线直接连接到3号码头值班室，2-3#、2-4#、2-5#摄象机各安装一台WG102+16DB背射天线传输到3号码头值班室，在值班室安装WG302+12DB全向天线连接2-3#、2-4#、2-5#摄象机所安装的WG102，通过非准确测试，2-3#、2-4#、2-5#摄象机距离值班室250米左右。

　　在4号码头设计安装2台摄象机，其中2个点均无法布线，拟采用无线进行传输。3-1#、3-2#摄象机各安装一台WG102+16DB背射天线传输到4号码头值班室，在值班室安装WG302+12DB全向天线连接3-1#、3-2#摄象机所安装的WG102，通过非准确测试，3-1#、3-2#摄象机距离值班室500米左右。

　　在港务办公室安装WG302一台，安装2个水平波瓣为90度的17DB板装天线，在1、3、4号码头值班室适当位置各安装一台WG302+16DB背射天线，采用1对3的方式进行桥接，将各码头的信号传输到港务办公室。通过非准确的测试，1号码头距离港务办公室2KM左右，3号码头距离港务办公室500左右，4号码头距离港务办公室800米左右。

    项目实施过程中注意事项

　　整个项目是由我负责牵头完成，在项目中遇上了很多问题，最后在大家的共同努力下都得到了圆满的解决。在实施中需要注意到：

　　项目一开始用户没有能够提供准确的现场情况和描述，我们只根据合作伙伴的描述做了基本方案，用户基本同意后，我们去现场做了实际勘察，用户描述的情况和我们实际勘察的情况，从而影响了原来的方案设计，产品、价格也增加了不少，因为这个问题也和用户造成了很多麻烦。希望大家以后在做这样的项目的时候，尽量多了解现场的情况，最好是实地了解，免得造成不必要的麻烦。

　　在选择无线产品的时候，因为NETGEAR没有室外型的，也给这个项目造成了一定的麻烦，最后全部加了室外防水箱。在安装的时候也费劲不少。

　　在另外加装室外天线的时候，最好选用低损耗的馈线，我当时选用的是安德鲁的1/2馈管。一定要注意的是WG102、WG302的天线接口是SMA反极性的。

　　 一定要注意做好防雷，我们因为当时用户要求价格我们就省略了这个东西，最后弄坏了几个设备。

　　视频选择上最好是用D1格式的。在传输上最好不要让摄象机（或者视频服务器）直接向后端的服务器传输信号，因为桥接的带宽有限，所以最好是摄象机信号传输到本地的服务器，在通过这个服务器用桥接的链路将信号传输到后端服务器。

　　设备列表：

　　序号 型号 软件版本号 产品描述

　　1 WG102 Version 4.0.8 802.11g 54M 企业级无线局域网AP,支持108M技术,POE远程供电和SNMP管理.

　　2 WG302 Version 4.0.4 ProSafe 企业版 Super-G 108M无线以太网接入点(AP),支持POE远程供电,桥接及AutoCell功能,并提供业界领先的安全功能
