应急车辆cdma无线视频监控方案

来源： www.jz-qy.com 发表时间：2008-05-20 12:19:29 浏览:2705次

应急车CDMA无线视频监控

技术方案

北京九州清晏科技有限责任公司

二零零七年十一月

目 录
1、概述… 3

2、巡逻车监控项目概述… 3

3、技术方案建议… 3

3.1系统总体组网示意图… 4

3.2系统说明… 4

3.3技术方案说明… 5

3.3.1前端监控视频信号采集子系统… 5

3.3.2监控视频信号传输子系统… 6

3.3.3中心监控子系统… 7

3.3.4系统工作原理… 7

3.4系统特点… 8

4、关键设备技术指标… 9

4.1无线网络视频服务器… 9

4.2网络视频解码器… 11

4.3中心服务器… 12

4.4存储服务器… 12

4.5客户端… 13

4.6移动视频网关… 13

5、设备配置及报价… 13

1、概述随着计算机技术和网络通信技术的快速发展，数字化技术在安防领域的应用越来越广泛，特别是在银行、电信、电力、水利、城建等国家重要部门，网络化的联网监控需求越来越大。
传统的视频监控系统受技术发展的局限，只能进行现场监视，简单的报警信息传输，不能远距离传输视频信号，对于前端具体状况的了解、事件的确认是非常困难的，无形中降低了系统的稳定性和安全性，而对于城建、银行、电信、电力这样具有大量无人值守点的行业以及移动车辆、船只、不能布线现场来说，无线化、远程、实时的监控是行业监控安全运作必备的前提条件。
如何将远程的监视、遥控、防盗、消防和报警联网系统、监控无线化有机的结合起来，做到既可以基于无线、有线网络进行远程的监视、遥控和图像的传输，又具备通常联网报警网络的功能，并且投入费用合理，能够更加有效地确保系统运行稳定，将安全防范技术提高到一个新的水平。网络化、无线化、远程监控是当前监控行业发展的主要方向。
针对行业性应用的特点，我们提供高效可行的网络视频服务器系统解决方案，充分采用最新的计算机、通讯、视频处理等方面的技术，通过宽带网络或无线网络实现联网远程情况处理及远程图像监控。
2、巡逻车监控项目概述目前巡逻车监控项目有20辆车进行执法，其监控的特点是：车辆移动，需要采用无线视频监控方案；其中云台可以控制，可以变焦，要求CDMA双卡方式实现，图像集中传输到指挥中心，要求传输实时动态图像（并非图片），可根据需要把监控车辆视频信息输出到电视墙。
3、技术方案建议针对需求及分析，建议技术方案如下。
3.1系统总体组网示意图


2008-5-24 11:18
说明：
本方案按功能共分三个子系统：前端视频监控信号采集子系统、视频监控信号传输子系统和中心监控子系统
l
前端视频监控信号采集子系统包括：
☆
摄相机、云台、支架和防护罩
☆
无线网络视频编码（服务）器
☆
视频线和电源
l
视频监控信号传输子系统
☆
uim卡
☆
一台具有固定IP的计算机
☆
代理服务器软件

l
中心监控子系统
☆
中心管理服务器系统
☆
解码器
☆
电视墙或监视器
☆
交换机、视频线
3.2系统说明
l
本系统**20车，每个无线视频编码（服务）器支持1路视频接入，有几个摄像点就需要几个视频服务器。
l
远端中心对云台可以控制，可以变焦；
l
基于CDMA无线网络和因特网络传输，监控点扩展灵活、组网方便；
l
每个视频服务器STC102都需要一个CDMA卡，开通数据即可。
l
本方案中采用1个中心管理服务器负责远程管理调度；
l
本方案中采用1个存储服务器，对所有站点统一计划录像。一路CDMA视频码流通常在40Kbps～80Kbps。
l
中心服务器上安装“中心服务器”、“移动视频网关”、“管理器”、“SQL2000”软件；
l
专用存储服务器上安装“存储服务器”软件；可以实现异地远程网络录像。
l
用户端安装“监视器”软件，连接“中心管理服务器”；随时随地的远程浏览视频信息。
l
每个视频服务器通过CDMA拨号获得一个动态IP；每个代理服务器都需要一个静态的公网IP（在子网内需要在公网网关上做端口映射）；每个中心管理服务器都需要一个静态的公网IP（如果安装在子网内，需要在公网网关上做端口映射）；如果只有一个公网IP，可以对代理服务器和中心服务器采用端口映射的方式。
3.3技术方案说明
3.3.1前端监控视频信号采集子系统

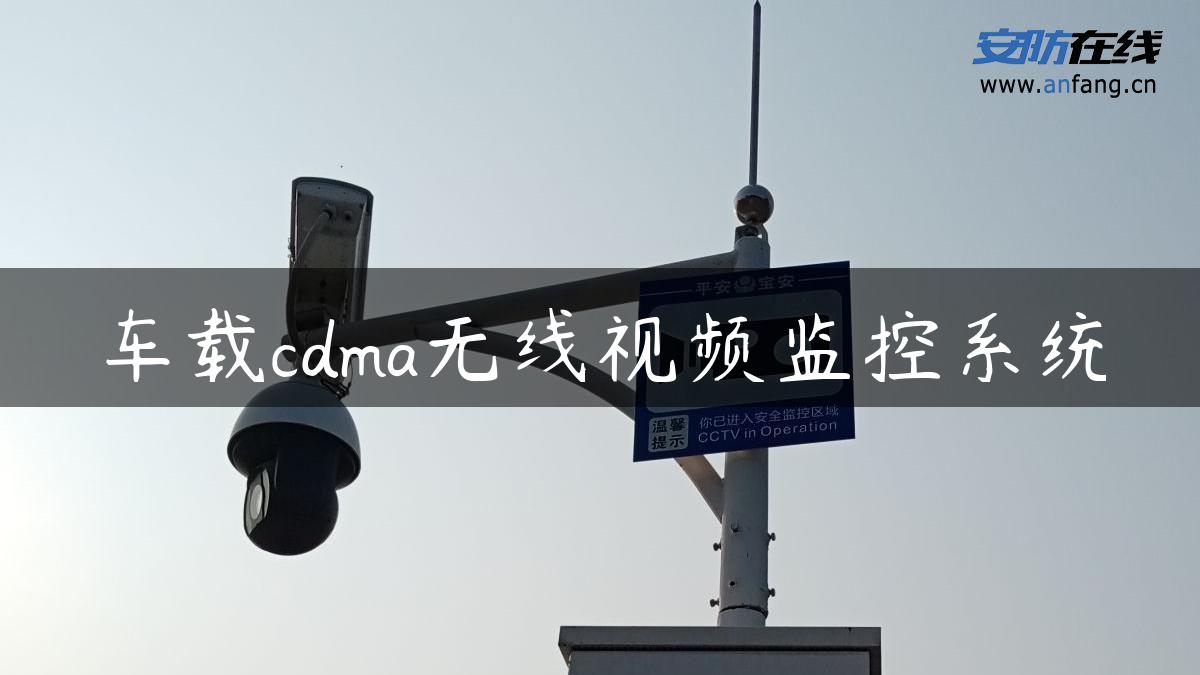

在每个前端摄像点安装一个带云台摄像机，主要用于对城市的公共设施进行监视；通过安装连接一个麦克风或拾音器采集现场声音，迅速传回到监控中心进行监听；并可根据远程管理人员的命令改变摄像机镜头的方位、角度、焦距等，通过云台解码器与无线网络视频服务器连接。实际连接图如下：


2008-5-24 11:18

前端摄像机同视频服务器间采用图像控制系统专用的75-5视频线及自配12V/3.0A电源，用于摄像机视频信号的传输和供电，再加上CAT-5数据控制线连接云台。并用音频插头连接无线网络视频服务器的音频接口。
无线网络视频服务器支持TCP/IP，UDP等网络协议，在网络视频服务器中可以设置视频信号的帧率以及码流，以便达到有效控制数据流量，降低网络运行成本。
视频信号传送到网络视频服务器进行信号编码、压缩。网络视频服务器采用目前世界最先进的H.264压缩方式，除具有图像清晰的特点外，还具有空间小，实时性好等优势。
