【安防在线 www.anfang.cn】智能家居，少不了安防摄像头。今天eWisetech拆机的是一款来自乔安的户外摄像机。虽然不是常见的品牌，并没有太多的营销，但在安防类智能家居产品中乔安的这款摄像机在某东上销量不低哦。
这是一款支持360度全景监控，配备400万像素、2K超清分辨率的镜头。考虑到室外使用，所以采用了IP66等级防水设计，为黑暗环境监控所考虑镜头周围分布了16颗红外灯＋16颗白色灯。这样一款户外监控，加上价格优惠，获得了不少消费者的认可。
拆解

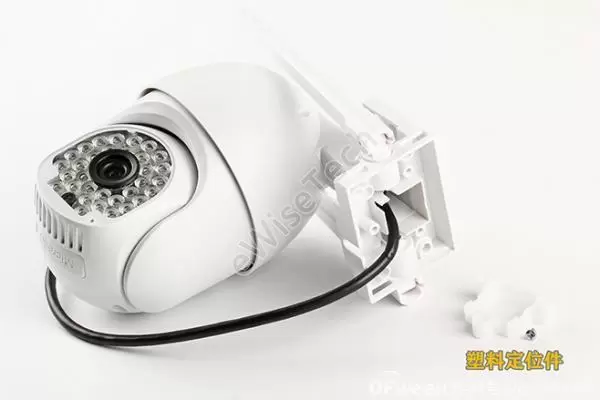

关注eWisetech拆解，应该也都看过不少摄像机拆解了。这类户外摄像机也是一样，先将底部电源接口位置的塑料定位器取下，常规都使用螺丝固定，主要是用于固定电源线的。下面才能正式进入拆解。

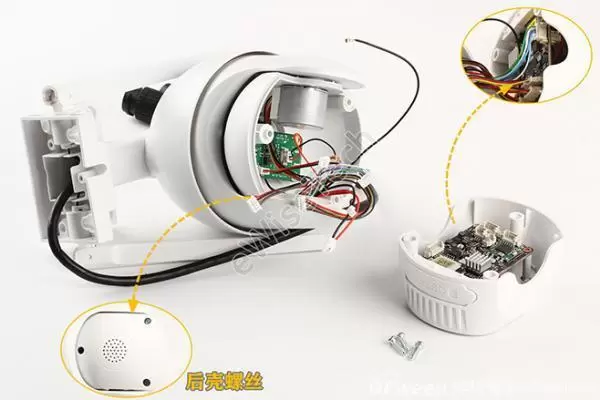

拆解先从摄像位置开始，后壳主要是由三颗螺丝固定，撬开后可以看到主板上面连接了很多导线，断开连接器，取下前壳。

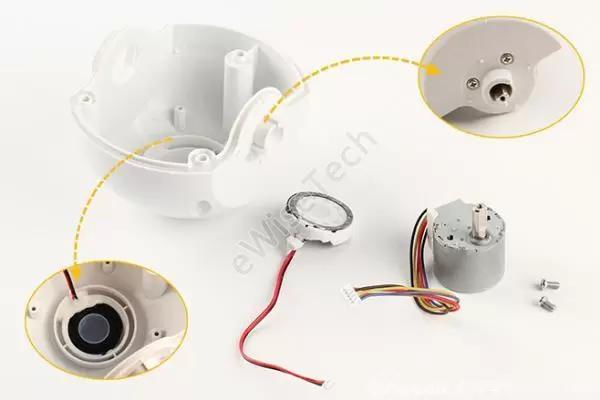

后壳里面有一个电机与一块副板，同样在断开导线后，使用撬棍分离后壳与支架。后壳上的副板通过螺丝固定。拧下固定螺丝，就可以直接取下。
电机的固定螺丝在底部，拧下螺丝就可以取下。后壳底部是扬声器位置，扬声器使用白色胶粘剂固定。

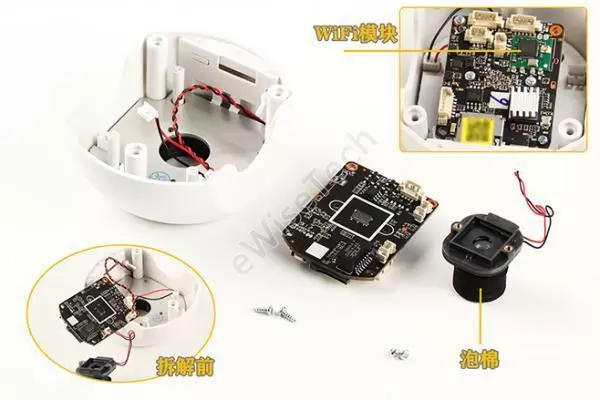

拧下固定主板螺丝，取下主板可以看到主板正面也是有连接器连接，将连接器断开，取下主板和摄像头模组。在摄像头前面有一圈黑色泡棉，用于固定镜头，防止晃动。主板上WiFi模块由绿色PCB小板独立安装。同时主控芯片上还装有散热片。

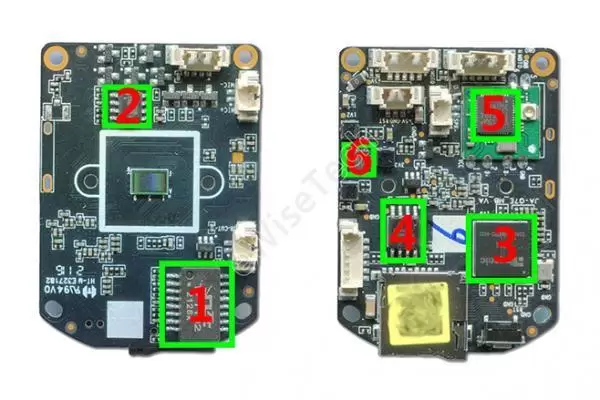

而主板上的主控芯片并不多。主控芯片使用的是君正的T21处理器。
1：天富电子－ －网络变压器芯片IC
2：富满电子 － － 3W 音频功放IC
4：Ingenic－ －智能视频处理器
5：Zbit－ －64M SPI FLASH存储器
6：南方硅谷－ － WiFi模块
6：东诚兴电子－ －3通道电源管理IC

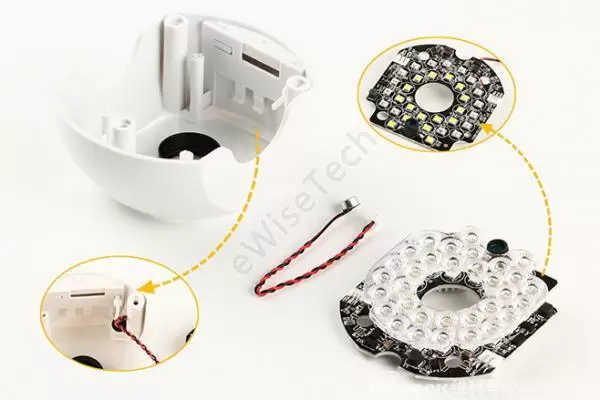

随后使用撬棍取下LED灯板，可以看到下方角落处有一个麦克风，一并取出。LED灯板上的塑料灯罩是可以取下的。

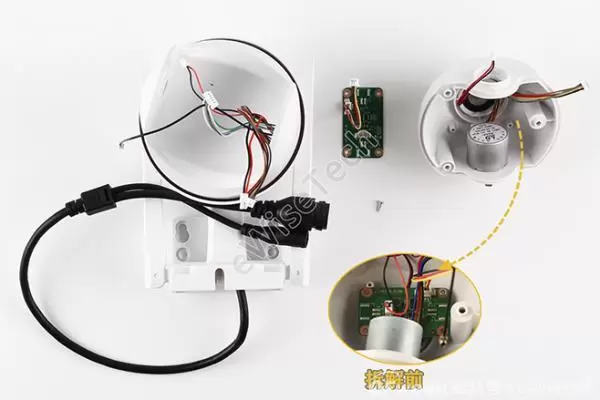

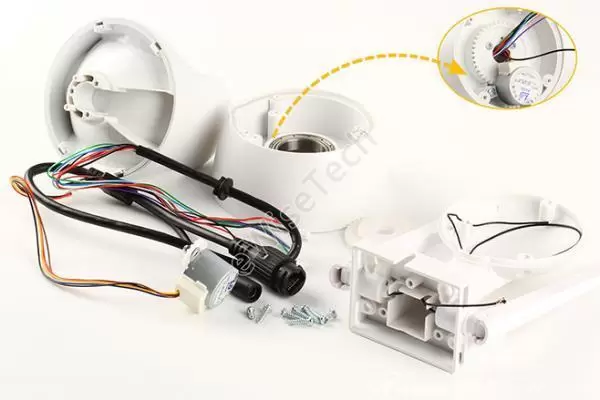

拆解底座时，先把底座后面的三颗螺丝拧下。所有导线直接从电源线接到主板上面，所以没有办法分离整体结构，只能一起拆解。拧下电机和齿轮上面的螺丝，然后一起分离。

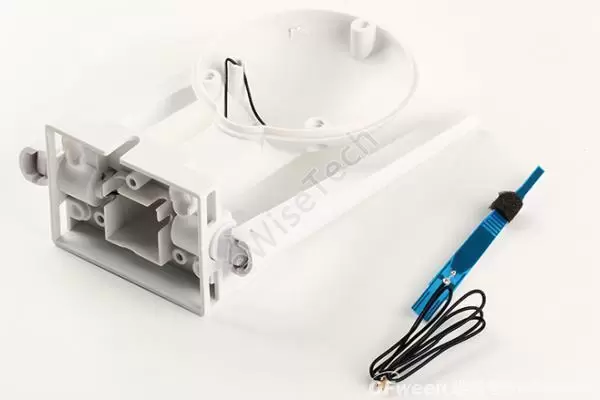

最后取出WIFI天线，虽然有外部显示有两根天线，但只有其中一侧是天线，另一侧是一个的铜线，并没有任何功能。

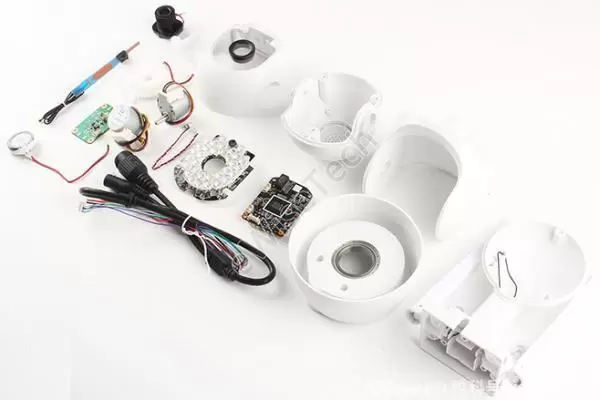

这款乔安日夜全彩无线球机，整机采用PC＋ABS材质外壳，采用螺丝加卡扣固定方式，拆卸较为简单。整机使用了19颗不同规格的螺丝，主板上面T21芯片上面单独安装了散热片，LED灯板背部铝板提供散热，摄像头规格说明是IP66防水，拆解过程中没有体现。天线只有一端有天线，另外一端是无用的。
