一、系统概述
宝琳珠宝广场位于安徽省合肥市繁华的商业中心,地段优越,交通便利,集检测鉴定、餐饮娱乐于一体,总建筑面积达3万平方米,是安徽省首家多元一体化、规模最大、环境最优、设施最新的现代珠宝交易平台。
大型珠宝广场日常客流非常大,存在许多安全隐患,安全防范是保障商场正常运作必不可少的部分。宝琳珠宝广场旨在打造一个高质量的网络高清监控系统,作为商场最重要的安全防范手段。由于大厦内监控点位多且分布不规律,因此摄像机的接入和取电,以及视频信号的传输,是监控系统的难点所在。经过分析现场环境,施工方最终选择科地传输解决方案完成该监控系统的传输任务。
![科地POE助力宝琳珠宝广场系统方案](https://www.anfang.cn/wp-content/themes/justnews/themer/assets/images/lazy.png)
二、系统需求
宝琳珠宝广场的监控系统需要实现所有重要区域的24小时实时视频监控,这些区域包括各个区大门门口、各层的通道口、行政区、电梯、停车场及其他目标等,因此监控点位设置多且分散,对传输系统有以下要求:
(一)特殊需求:整个系统要求采用高清网络监控,而电梯的监控传输只能通过电梯随行线,不能额外走网线,否则无法通过检验。
(二)这是一个网络高清监控系统,传输系统需要满足多路高清摄像头视频流的实时稳定传输。
(三)商场内监控点电源连接困难,且要求保持美观,需要传输设备通过网线解决摄像机的供电。
(四)监控点位分布不规律,接入到传输设备的距离有远有近,要求传输设备端口传输距离满足实际需求。
(五)5:部分接入端的传输设备距离监控中心的距离很远,要求传输设备支持光纤传输,完成网络高清视频信号的远距离传输;
(六)系统需要保持一定的拓展性,方便日后在遗漏的方位接入更多的网络高清监控点。
(七)系统需要方便维护和管理,监控人员能够通过简易的界面随时掌握系统的运行状态。

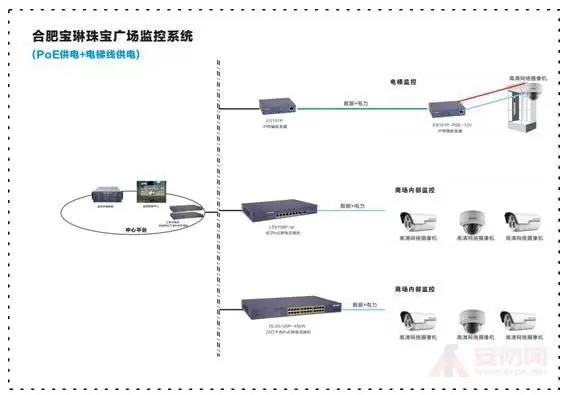

方案应用拓扑图
![科地POE助力宝琳珠宝广场系统方案](https://www.anfang.cn/wp-content/themes/justnews/themer/assets/images/lazy.png)
如图所示:宝琳珠宝广场监控系统的前端全部采用网络高清摄像机,接入端传输设备选用科地IP同轴收发器ES101P和ES101P-PSE-12V,4口千兆PoE交换机GLS5104P,8口千兆POE交换机GLS5108P-at,ES101P-PSE-12V延伸器;汇聚端则采用科地24口千兆交换机GLS5126P-450W;接入端和汇聚端的交换机根据距离的不同合理选择网线和光纤进行网络高清视频信号的传输。
三、方案特性
该案例方案应用在工程中体现了以下特点:
IP同轴收发器支持PoC供电,通过电梯随行线传输网络高清信号并且提供供电,解决电梯监控线缆铺设困难以及电梯轿厢顶强电接口紧张的问题。
交换机具有PoE功能,为接入网络的高清摄像机提供足额功率的电源,解决摄像机远距离接电源插座的布线麻烦,保证摄像机的正常运行及广场内的美观。
接入端交换机下联端口传输距离达到100m,解决更大范围内摄像机的接入问题;
该传输方案中科地传输设备的性能高端,完美解决了多路网络高清摄像机的高清视频信号的稳定流畅传输;
接入端交换机配置光、电两种上联端口,结合交换机到监控中心的距离自由选择网线和光纤进行传输,使布线更加合理。
汇聚端交换机可根据实际工程需求灵活选配光口和电口的组合,完美匹配接入交换机的传输方式。
汇聚端交换机拥有简单易用的网页控制页面,交换机运行状态及指示一目了然,便于快速完成网络部署、故障处理的操作以及方便维护人员管理和配置。
采用性能稳定的科地POE交换机使得整个方案省心、省钱、省电。
四、系统设备介绍
(一)科地IP同轴收发器ES101P-PSE-12V
科地IP同轴收发器ES101P-PSE-12V支持电梯随行线、同轴电缆、屏蔽双绞线、RVV电力线等传输介质,采用MODEMPHY技术加强数据传输效果,抗干扰能力强,有效解决传统电梯采用电力猫传输数据时造成的数据干扰.,从而降低数据损耗,实现有源600米,无源300米的远距离传输。该产品是此次方案应用亮点,帮助客户解决了电梯监控联网的问题,同时解决了电梯轿厢顶部取电困难难题,轻松划断模拟监控铺设与网络监控组网的界限。
(二)科地4口千兆PoE交换机GLS5104P
GLS5104P交换机是一款带PoE功能的非网管型网络交换机。交换机的每个端口均支持10/100/1000M自适应传输速率,10G背板带宽,支持线速转发,满足百万高清摄像机数据传输,延时低.。提供了连接到服务器或网络交换机设备的高速通道,全千兆网络端口,可以让成长型的商业网络,运营网络和工作组能从出众的性能和维持网络扩展的需求中获益。支持IEEE802.3af、IEEE802.3at供电标准,端口最大可提供15.4W、30W网络供电,PoE供电距离100米,采用先进的自感知算法,智能供电,自动识别网络中的PD受电设备,只为支持IEEE802.3af、IEEE802.3at供电标准的终端设备供电,保护受电终端不受损害;自动识别受电设备功率,按需供电。
(三)科地24口千兆交换机GLS5126P-450W
GLS5126P-450W,是一款带POE功能的非网管型网络交换机。在使用五类非屏蔽双绞线时最多可以同时为24个终端设备供电;52G背板带宽,百万高清摄像机数据无祖塞传输,延时低。该机供电距离达100米;支持IEEE802.3af/at以太网供电标准;动态LED显示,方便随时了解端口工作状态与供电情况;通过二级防雷芯片设计,同时避免静电感应,电路隔离保护;即插即用,无需软件和协议转换;支持IEEE802.3X全双工流控与Backpressure半双工流控;支持端口自动翻转(AutoMDI/MDIX)功能;所有端口均具备线速转发能力,非常适合使用在安防网络监控、网络工程等场合。
现场设备图
![科地POE助力宝琳珠宝广场系统方案](https://www.anfang.cn/wp-content/themes/justnews/themer/assets/images/lazy.png)

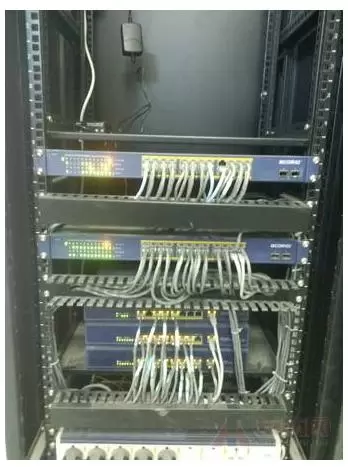

科地非网管型交换机
![科地POE助力宝琳珠宝广场系统方案](https://www.anfang.cn/wp-content/themes/justnews/themer/assets/images/lazy.png)

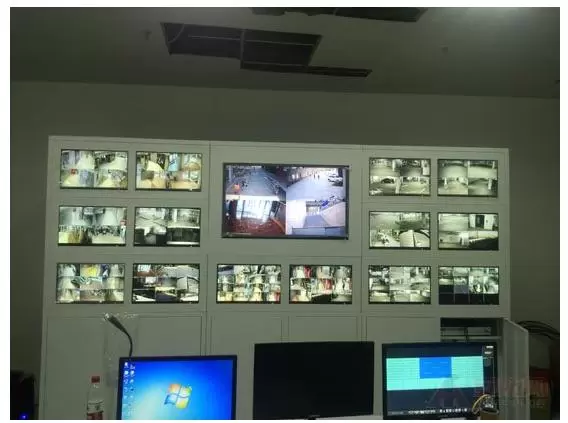

机房视频效果
![科地POE助力宝琳珠宝广场系统方案](https://www.anfang.cn/wp-content/themes/justnews/themer/assets/images/lazy.png)

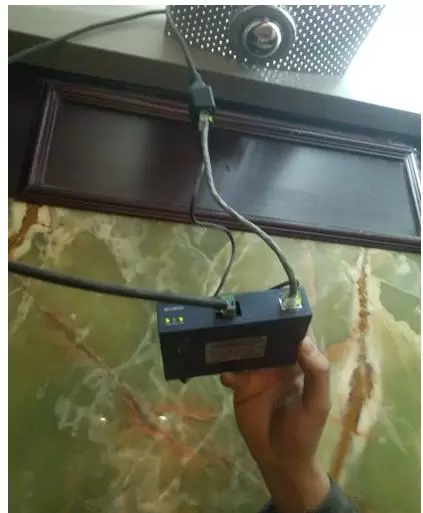

科地IP同轴收发器ES101P-PSE-12V
五、案列结语
宝琳珠宝广场监控系统采用科地传输解决方案。该方案从散乱分布的网络高清摄像头的接入、摄像头的供电、常规距离网线传输、远距离通过光纤传输、传输系统的控制和管理等多个方面综合考虑,用最优化的布线方式最具性价比地解决了几百路网络视频信号的传输和供电,满足符合复杂环境下面的布线要求,完成高清视频流的稳定实时传输。
