小区周界报警系统方案案例分析

小区周界报警系统方案新的理念

“平安城市系统”建设的目的是帮助公安系统收集、鉴别和处理各类城市目标的视频图像信息，并实现信息在各警种业务实体之间的流动和共享，并最终为各类案件的侦破以及**件的预防、控制等起到很好的协助作用。当今已有多种技术防范系统可以构建出平安城市系统并成为了确保社会经济顺利发展最重要的举措之一。

众所周知，技术防范作为安全防范的一种手段，已成为现代安全管理的一个重要部分，是体现安全保卫功能先进性的重要环节。当今国内外安全防范技术现代化发展的方向是将视频监控、周界报警、门禁系统、入侵探测、出入口控制、巡更等系统与电脑数码控制系统集成在一起，形成一个现代化、多功能、全天候的动态综合安全管理系统。

值此仅以智能周界防范报警系统、电子围栏系统及泄漏电缆等为典例，重点对其基本架构特征及在深化平安建设中的应用作分析说明。

为此，本着功能齐全、应用新颖又投资合理的宗旨提供出智能周界综合解决方案。方案充分体现出可持续发展的理念，利用管理平台软件(如SAMl00型)、NVR、电子围栏周界报警系统、报警联动和网络技术等产品与手段，在统一平台上实现多系统、集中式实时管控及综合功能服务，以实现安全防范工作新的标杆。

由于智能周界综合解决方案充分发挥了现代科学技术防范手段的积极作用，故大大提高安全系数。而现有周界防范报警及类似产品有电子围栏、红外对射、振动电缆、静电感应电缆、传统电网和泄漏电缆六类。凭借先进的产品、提供的安全防范服务行业遍布电力、铁路、军队、教育、机场、工厂、小区等。

小区周界报警系统方案

智能周界防范报警系统架构

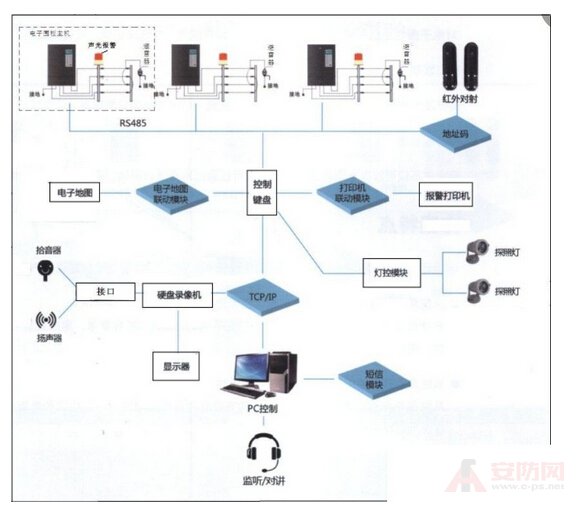

智能周界防范报警系统架构是把智能电子围栏周界报警系统、视频监控系统、语音对讲系统与灯光控制系统有效集成，当有人非法翻越围墙或破坏围栏时，电子围栏主机除了高压威摄外会立即将警情传送到管理中心，管理中心对报警信号进行接收和处理，电脑上弹出入侵区域的监控画面;同时通过调整摄像机到预置位、打开探照灯、音频驱离等方式与其他系统联动。中心保安人员在现场处理完中后，对报警主机及电子围栏的报警状态进行恢复。智能周界防范报警系统快捷、实用、方便。图1为智能周界防范报警系统架构示意图。

方案特点与核心技术：设计符合行业标准及规范，系统设备一律选用有公安部检测报告或登记备案证明的产品;系统具有开放性、可扩充性、兼容性和灵活性，系统能适应各种规模，有很强的可扩充性，能随时适应对系统的扩容需求，同时具有较高的兼容性和灵性，适应产品的升级、换代，保持强盛的生命力;系统具有较高的安全性、可靠性、容错性。系统自身具有很高的安全性，强大的容错性和自检功能适用不同层次和素质的用户，避免误操作导致系统在使用过程中出现不稳定性。其核心技术是：其一是统一管理，安防管理平台整合各安防子系统，形成一个统一的管理平台，实现集中控制和分级化管理，使安全防范系统发挥最高的效用;其二是智能控制，对电子围栏主机可实现本地及远程控制，如布撤防、高低压切换、控制开关等;其三是动态联动，周界发生报警后，能实时联动视频监控、音频、灯光控制等报警设备;其四是跨地域管理，管理者不仅可以在本地查看、监管，也可以通过网络进行异地、跨行业管理与控制。

子系统一 、周界报警系统

其周界防范报警系统一般由探测部分、信号传输部分、报警联动部分和控制部分四大块组成。需要被保护的特定区域安装周界防护报警系统后，当有人企图穿越或翻越被保护区域四周的边界时，边界上的探测装置探测到入侵后发出入侵报警信号，同时通过传输部分将入侵报警信号发送至报警联动部分(如：声光报警、视频监控、门禁系统等)，提示相关人员。另外相关人员可通过控制部分对整个系统进行控制。周界报警系统是第一道防线，也是最重要的一道防线.担负着基地的安全与保卫工作。通过具有电子围栏控制功能的硬盘录像机可实现对电子围栏探测器的远程控制功能，如进行远程布/撤防、高低压切换、报警信息查询等。因此硬盘录像机可做为周界报警系统的控制中心。

子系统二、视频监控系统

视频监控系统可以为周界防范创造高度监督及全实时记录的环境，由此可以大大降低上层监督人员的数量及劳动强度，同时降低了防范成本。由于视频监控系统实时记录了各个监控点的全过程，当入侵者非法翻越围墙或破坏围栏时，摄像机能自动转到预先设置的拍摄角度，实时记录入侵画面。视频监控系统还可以调用以前的工作录像记录，为工作人员提供证据。

子系统三、双向语音对讲系统

双向语音对讲系统是将音频流通过局域网或广域网进行传送，由监控中心平台进行集中管理，在告警现场和事件处理人员之间快捷的建立音频对话机制，为金融行业、司法行业、平安城市或平安校园等需要应急求助的场合建立简单有效的及时沟通方案，应对各种突发事件。

子系统四、 灯光控制系统

灯光控制系统主要由、软件平台、继电器控制模块(灯控模块)、驱动电源以及射灯组成，可通过软件平台实现对灯光联动系统的远程控制，如灯光联动的开启和关闭等。智能周界防范报警系统把灯光控制集成在一体，可设置周界防区与相应灯控模块的物理地址相互对应。当周界防区报警时，可联动相应灯控模块动作，实现对一路或者多路灯光控制。灯光控制还可以通过软件平台远程打开或关闭探照灯，为现场提供灯光补偿需求，方便工作人员夜间检修。其主要设备有灯控模块、射灯、驱动电源等。

独特的多系统联动

周界报警联动综合管理平台是一套“集成化”、 “数字化”、 “智能化”的安防综合管理集成平台，整合了周界入侵报警、视频监控、双向语音对讲、灯光控制等系统，并可实现一个平台下多个子系统的统一管理与相互之间的联动，使整个安防系统真正实现了“一体化、智能化”管理，加强管理效果。

具体方案为：当人为入侵时，触发报警信号，则联动录音喇叭发出警告，使相应防区报警变红、视频软件弹出联动画面，其系统自动留下报警记录，值班人员将处理情况录入电脑，相关人员根据不同限作出修改、删除。又将将信号传至调度中心，然后再送至上级管理部门。

极速报警联动响应 《GB50198》4秒报警视频响应，《GB50394》2秒报警响应，业内最快0.50秒。4秒足够一个成年人在触发报警后在视频联动显示前跑出20米开外。
