【案例】中帝威12G SDI光端机在道路交通监控解决方案中应用

小安 • 来源：中帝威 • 2024年6月22日上午10:35 • 资讯 • 阅读 42

在监控系统中，光端机可以发挥重要的作用。由于光纤通信系统可以实现高带宽、远距离和低干扰等特点，因此在监控系统中也被广泛应用。光端机可以将监控系统中的视频信号、音频信号和控制信号等传输到远程终端，从而实现对远程监控的需求。

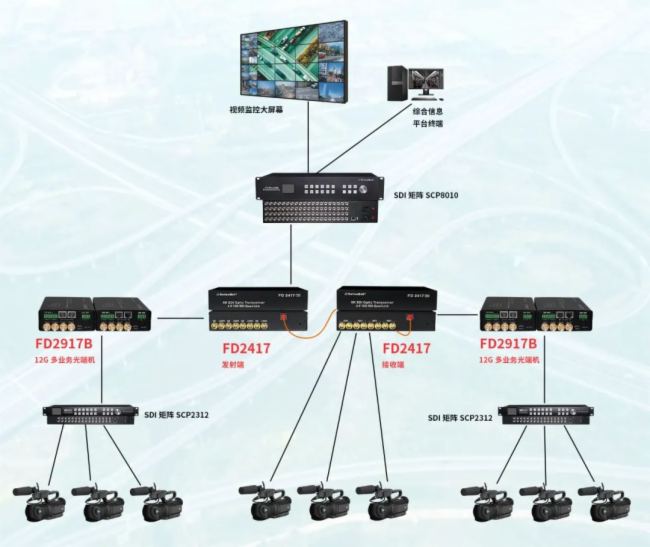

应用示意图

道路交通安全是城市公共交通安全的重要分支，建设闯红灯自动记录系统对机动车闯红灯行为进行检测和记录，通过立法对机动车闯红灯行为进行出发，是遏制机动车闯红灯的重要手段。

电子警察在易发生闯红灯行为的路段，建设以高清抓拍和车牌号自动识别为核心的智能电子警察系统。该系统的建成将实现对道路交通相关区域的实时监控，对违章闯红灯行为、违反标志标线行为进行自动记录取证，满足交通管理人员对道路交通管理和监控的需求，同时也需要稳定、可靠、安全的通信设备做数据传输支撑。

光端机在道路交通监控领域有着非常广泛的应用。其主要作用是进行光纤和铜缆之间的互换转换，从而确保数据的传输质量和稳定性。随着技术的不断发展，光端机也会继续发挥重要作用，为各个领域提供技术支持和保障。

光端机介绍

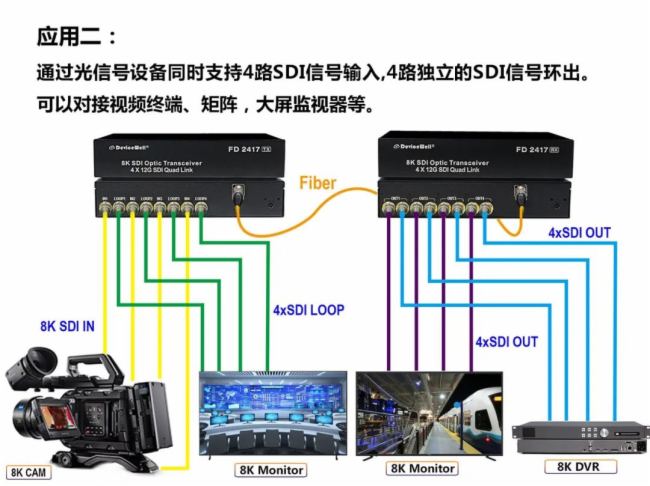

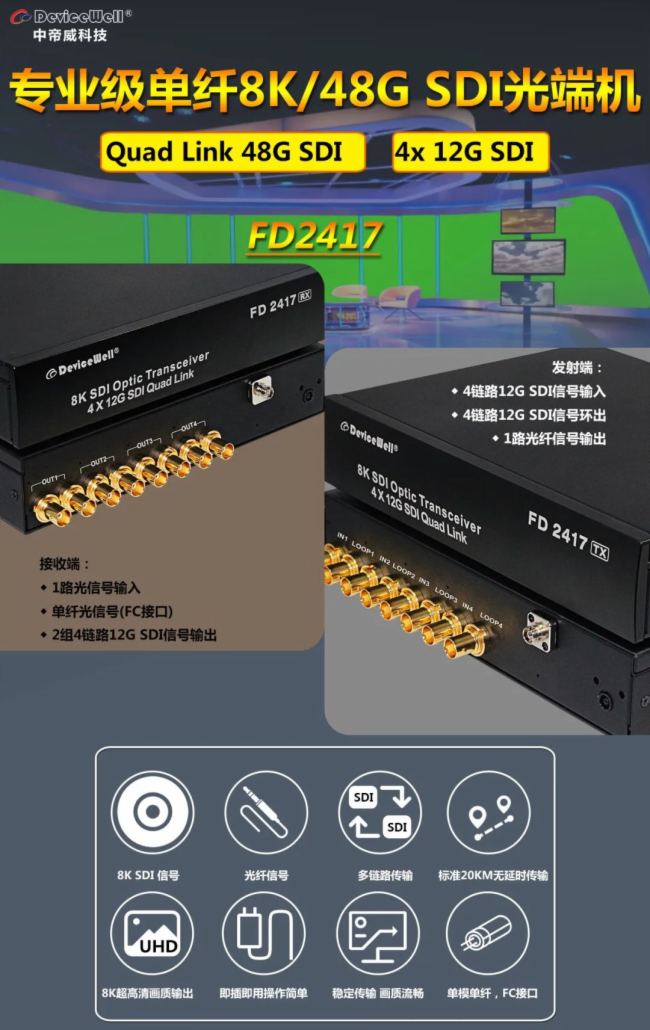

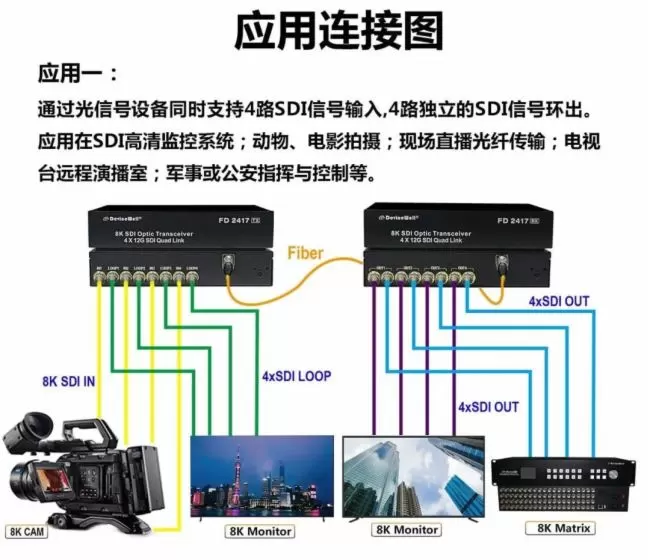

专业级单纤8K SDI光端机FD2417，基于广播级8K SDI信号设计的光信号传输系统。输入SDI信号自适应,输出同步于输入且支持ReClock功能。设备最高支持Quad Link 48G SDI信号，向下相容12G SDI ,6G SDI,3G SDI,1.5G SDI及270M SDI信号。设备内置SDI信号均衡，SDI串行时钟恢复及线路驱动，信号质量符合广电标准。发射端支持4x12G SDI信号输入，4x12G SDI环出,经复用器后转成一路光纤输出。接收端支持1路光信号输入,解复用后输出2组QuadLink 12G SDI输出。设备采用单模单纤设计，标准传输距离20KM，根据不同应用场景可以任意更换不同距离的相应模块。应用QuadLink 8K SDI信号或4通道12G SDI的应用。

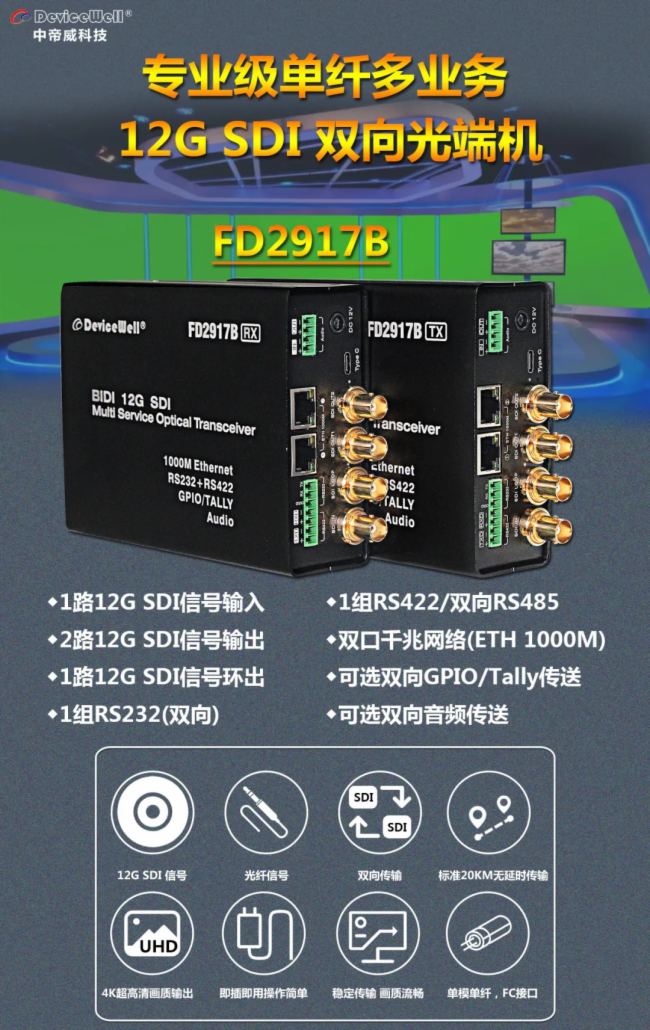

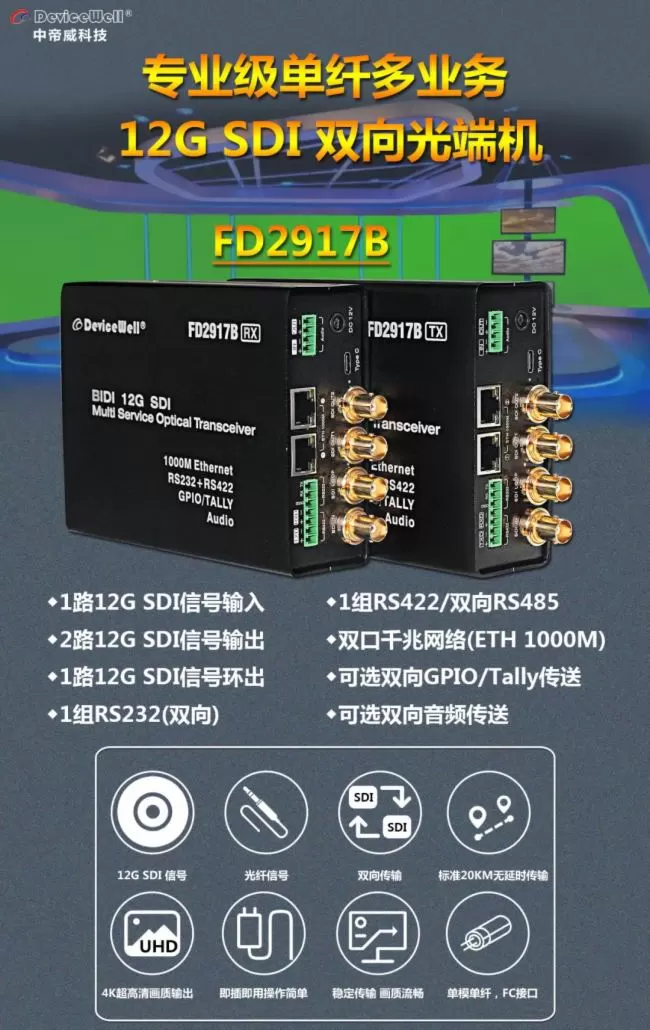

中帝威专业级单纤多业务12G SDI双向光端机FD2917B，基于广播级12G SDI信号设计的光信号传输系统。输入SDI信号自适应,输出同步于输入且支持ReClock功能.在传送12G SDI的同时可以传送千兆网络,RS232,RS422/RS485,GPIO及音频等信号。设备内置SDI信号均衡，SDI串行时钟恢复及线路驱动，信号质量符合广电标准。设备支持网络数据,RS232数据,RS 422，GPIO及音频数据重新编码,并与SDI同时传送。设备采用单模单纤设计，标准传输距离20KM，根据不同应用场景可以任意更换不同距离的相应模块。设备采用DC 12V供电,可广泛应用于UHDTV/FHDTV/HDTV/SDTV等专业SDI视频信号，特别适用光纤混合信号传输的各类工程项目应用。
