华为OTN解决方案助力打造高清实时视频监控系统

1. 高清实时视频监控系统简介

随着社会信息化程度加深，视频监控系统越来越多的出现，但是传统监控摄像机清晰度低、观察范围不够大、观察范围内目标不够清楚，在拍摄记录和压缩传输等方面都存在一些问题，给治安监控、调查取证等工作带来一定的困难。早期标清监控系统或者更早的模拟系统所能提供的画面清晰度，已经成为监控系统的瓶颈，特别是智能交通的电子警察，违章车辆跟踪和车牌识别，更是要求前端实时图像高清化，否则智能分析将无从下手。

基于数字高清无压缩传输方式的HD-SDI相关产品和其可选择解决方案的系统架构，是实现数字高清的首选方案之一。基于SDI接口的高清视频系统具有以下优点：

HD-SDI非压缩

HD-SDI摄像机不像IP监控是将视频信号经过压缩和打包后通过网络传输的，它是以未经压缩的数字信号在同轴电缆上高速传输，原始图像不会失真。

HD-SDI高清实时

HD-SDI摄像机监控不受传输网络影响，不会有IP网络监控产生的图像延迟问题，在有实时监控和高清要求的场合。

HD-SDI利用率高

HD-SDI摄像机设备视频输出图像的分辨率为1920×1080，单位面积摄像机布点密度大幅下降。在监控场所提供更多细节上的处理，如看清人脸，看清车牌。

HD-SDI系统具备高清图像无延迟实时传输，高清图像无损失不失真，视频录像画质回放清晰，高标清多路系统可灵活搭配等特性。同时，SDI数字高清监控，不管是预览还是回放，都同样可达到稳定的高清晰度。因此HD-SDI系统的未压缩高清图像是智能监控所需的最佳图像来源。

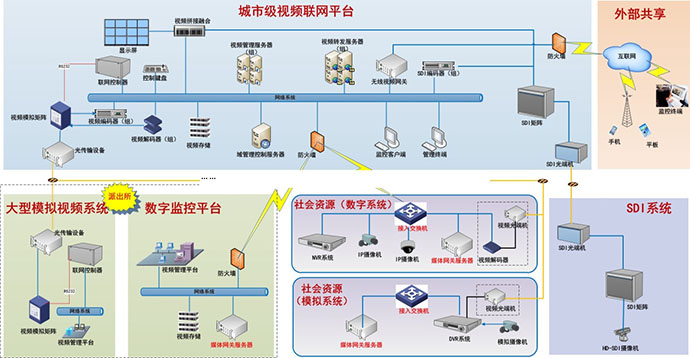

典型高清视频系统

2. 使用OTN传输网络适配HD-SDI系统，搭建大带宽传输骨干网络

典型HD-SDI系统光端机一般在一定范围内进行广域部署，如城市内，一般覆盖主要街道、重点区域等。由于HD-SDI系统高清、实时、非压缩等特性，因此光端机之间传输带宽较大，一个采用实时监控高清摄像头的带宽甚至达1.5Gb/s。在城域范围内必须构建超大传送管道才能实现对HD-SDI系统的承载。另外，在HD-SDI系统中还广泛存在GE/10GE等数据接口，同时要求承载网络具备大带宽、高可靠等特性，来承载众多业务。

目前，越来越多的HD-SDI网络开始采用OTN技术来搭建承载网络。OTN技术是当前光传送网络的主流技术，可端到端应于与长途干线、城域汇聚和接入层网络。

OTN系统在HD-SDI高清方案中的应用

OTN系统具备以下优点：

1. 海量带宽

OTN系统基于WDM技术，可使用WDM构造光层平台，目前典型OTN系统支持40/80波系统，单波速率支持10G/40G/100G，单光纤最大速率可达8T。同时，OTN系统支持带宽平滑升级，在系统扩容时仅需扩容波导，建网初期可采用单波10G技术，未来扩容时支持平滑演进为100G系统。使用OTN技术建网，一次建设可保证未来数年乃至十数年的带宽需求，满足HD-SDI系统长期带宽要求。

2. 接口广泛

新型OTN系统一般支持100m-100G任意业务承载能力，针对类似SDI、HD-SDI等新型业务具备良好承载能力。同时，由于采用OTN架构，可使用ODUk颗粒对各种业务进行封装，线路带宽利用率可得到提高，相较于传统WDM方案，OTN架构带宽利用率可提高带宽利用率超过10%。

3. 可靠性高

OTN系统是光传送网络技术，天然具备电信级可靠性。如系统关键单元均支持1+1热备份。在网络级保护上，OTN系统除支持传统1+1保护功能外，还支持ASON功能，具备多次故障恢复能力，适用于HD-SDI系统部署。

4. 便捷部署

OTN系统可应用于超长距干线传输，具备优异传输性能，在城域内部署简单方便，对光纤等无特殊要求，在各种光纤网络中均能部署，无需详细光层设计。

由于OTN系统以上优点，OTN系统适于目前HD-SDI高清监控系统的承载，也得到了越来越多的应用。

3. 深圳智能交通传输网使用OTN技术配合打造HD-SDI高清系统

深圳交警千兆公安网络系统1999年建成，目前公安业务网点已达60余处，网络结构呈星型分布，实现了对深圳市十大行政区域公安网络全覆盖。深圳交警业务类型多样，日产生业务数据100万条，图片数据50G，各类视频27000余路，现网的网络带宽已接近满载状态。随着各项公安业务的开展，包括接处警系统、智能指挥系统、电子警察系统、综合查询系统等，这些应用对承载网络的网络带宽、数据安全、响应时间等性能提出了更高要求。

为了更好的解决这些迫在眉睫的技术问题，深圳市公安局交通警察局与华为一同攻关，决定采用华为成熟的智能交通传输网解决方案来构建智能交通信息平台。

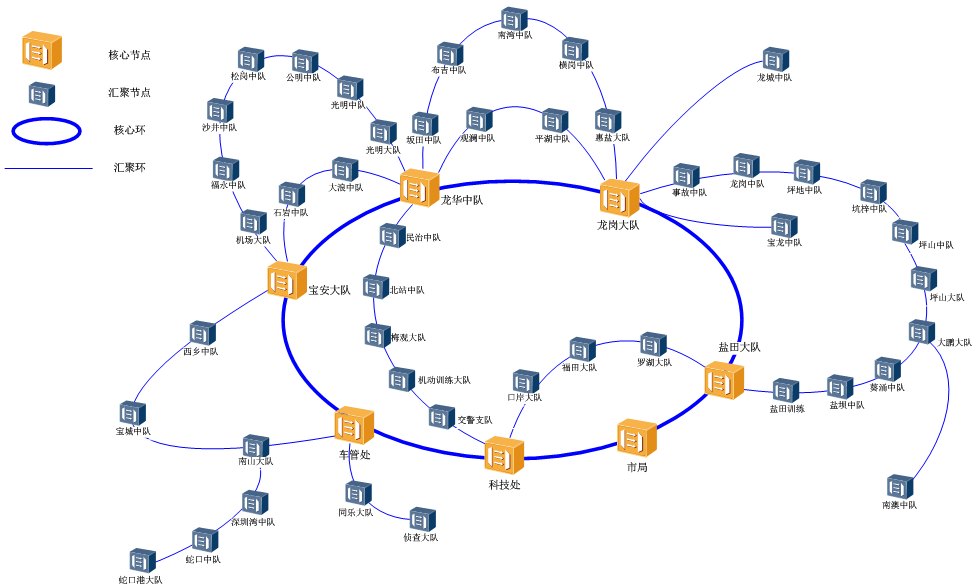

　　华为智能交通传输网解决方案基于华为OTN设备：OSN 8800，可满足业务超大带宽需求。本次系统初期建设40*10G网络，未来可平滑升级为80*100G系统，可实现对闭路电视、车牌识别、高清电子警察等大带宽业务的承载。业务安全对于智能交通系统的运行是重中之重，华为解决方案通过网络级SNCP保护实现业务的安全承载，保证不同业务数据的完全隔离。华为U2000融合网管支持简易运维，可实现业务快速发放，比传统租用运营商光纤方式响应时间节省半个月以上。华为智能交通传输网解决方案提供了HD-SDI、10GE、GE等业务接口，可以高度满足客户多样化业务需求。同时，本次网络建设保护了原有网络资源，80%大队及中队光纤均为利旧，共计利旧光缆资源700KM。
