一种点对多点无线视频数字传输专用网桥

小安 • 2024年6月14日下午9:16 • 资讯 • 阅读 40

传统的无线模拟监控很容易受外界的干扰，图象质量和稳定性越来越差，虽然设备很便宜，但已经逐步被淘汰。数字无线视频监控避免了上述缺点，但感觉技术很复杂，需要配置无线链路，配置视频服务器，配置sever等，一般的系统集成商很难具备这样的技术人才，也不能因为一个项目专门来培训招聘此类人才，这样投入成本过高。Anykey9554v系列的推出解决了上述问题。这一套专门为末端系统集成商开发的无线视频传输套装设备具有以下几个突出优点：

　　

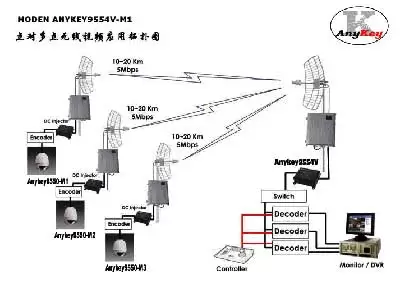

　　点对多点无线视频应用拓扑图

　　1、真正免配置设备内部自动智能化配置，通电既可工作。比如一个4个点的监控项目，只需要一台中心站Anykey9554V和4个远端站Anykey9550M，以后要增加监控点，只需要再买Anykey9550M就可以了。

　　2、调试简单中心站有信号指示功能，并提供有参考值范围，转动天线在此范围内就可以调试成功。

　　3、安装简单视频线、控制线、电源线均为专用插头，接错了无法插入；PC端监控软件也只需要点击下一步就可以安装。

　　4、灵活机智中心站可以将信号转换成模拟信号通过监视器观看、硬盘录象机可以直接录象，也可以通过PC观看并录象。各项参数虽然都已经配置好，但专业人事也可以调整。

　　5、低廉的价格良好的品质公司以量取胜，可提供一点对三点套装、一点对六点套装。

　　无线参数基站（中心站）Anykey9554V标准：IEE802.11A/IEE802.11GIEEE802.3af；频段：中国：5.725GHz～5.85GHz；欧洲（ETSI）：5.47GHz～5.725GHz；美国（FCC）：5.15GHz～5.35GHz；5.725GHz～5.825GHz；射频输出功率（RFOUT）：18dBm／23dBm；射频接口：N型；数据接口：GX16-8；传输距离：无障碍10~20公里（视电磁环境而定）；调制方式：OFDM16QAM、64QAM、DQPSK、DBPSK；传输速率：6、9、12、18、24、36、48、54Mbps动态转换；加密模式：WEP（64/128/152bits）wapi；网络管理：SNMPMIB；工作模式：点对多点；工作环境：工作温度-30°C至60°C；工作湿度：5%至95%，无冷凝。

　　从站（远端站）Anykey9550M标准：IEE802.11A/IEE802.11GIEEE802.3af；频段：中国：5.725GHz～5.85GHz；欧洲（ETSI）：5.47GHz～5.725GHz；美国（FCC）：5.15GHz～5.35GHz；5.725GHz～5.825GHz；射频输出功率（RFOUT）：18dBm／23dBm；射频接口：N型；数据接口：云台控制线GX16-8，视频输入BNC，电源输入GX12-YX2；传输距离：无障碍10~20公里（视电磁环境而定）；调制方式：OFDM16QAM、64QAM、DQPSK、DBPSK；传输速率：6、9、12、18、24、36、48、54Mbps动态转换；加密模式：WEP（64/128/152bits）；网络管理：SNMPMIB；工作模式：点对点工作环境：工作温度-30°C至60°C；工作湿度：5%至95%，无冷凝。

　　视频参数：视频位速率：128kbps-15Mbps/路（默认速率1Mbps）；视频数据输出模式：定速率/变速率（默认变速率）；PAL制/NTSC制切换；视频分辨率：PAL制：720×576，704×576，640×576，480×576，352×576，352×288，176×144（默认720×576）；NTSC制：720×480，704×480，640×480，480×480，（默认720X480），352×480，352×240，176×144或用户自定义： GOP结构可调；亮度，对比度、饱和度、色度可调整；流格式：TS/PS/VES/AES流等；编码等级：ISO/IEC-14496-2MPEG-4SP@L1，L2&L3；帧率：NTSC制：30帧/秒/路，PAL制：25帧/秒/路或用户自定义。

　　音频特性：音频采样频率：32Kbps，44.1Kbps，48KHz（默认32Kbps）；音频位速率：32Kbps，64Kbps，192Kbps，224Kbps，，384Kbps；支持MPEG-1AudioLayerII；音频模式：Stereo，Joint，Dual，Mono。

　　接口特性：可选视频输入1~4路复合视频（BNC/75Ω）；音频输入：1~4路3.5mm左右声道立体声接口（-46至-3dBV――1K欧姆）；音频输出：1~4路3.5mm左右声道立体声接口（-46至-3dBV――最小16欧姆）；设置端口：DB-9、波特率9600、8个数据位、无校验、1个停止位；数据通信接口：DB-9、11针接线端子，RS422/485及RS-232，波特率1200~115200可调，数据位、校验位、停止位可调；DI、DO：11针接线端子；DO输出为继电器节点输出，最大工作电压和电流为48VAC/DC@100mA，DI为脉冲输入；网络接口：10/100MRJ-45；两路报警输入；两路开关量输出。
